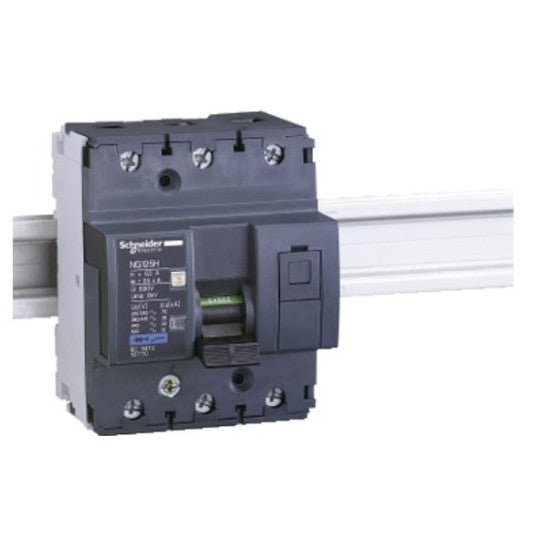

Pienoisautomaatti, Acti9 NG125H, 3P, 50 A, C-käyrä, 36 kA (IEC 60947-2) - 18729
SKU: 18729
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoisautomaatti, Acti9 NG125H, 3P, 50 A, C-käyrä, 36 kA (IEC 60947-2) - 18729
KUVAUS
| Tuotesarja: | NG125 |
|---|---|
| Sarja: | Acti 9 |
| Tuotteen nimi: | Acti 9 NG125 |
| Tuotteen tai komponentin tyyppi: | Pienoisjohdonsuojakatkaisija |
| Laitteen lyhyt nimi: | NG125H |
| Laitteen käyttö: | Jakelu |
| Napojen kuvaus: | 3P |
| Suojattujen napojen määrä: | 3 |
| [In] nimellisvirta: | 50 A (40 °C) |
| Verkon tyyppi: | DCAC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | C |
| Katkaisukyvyn koodi: | H |
| Katkaisukyky: | 12 kA Icu AC 500 V 50/60 Hz, standardin EN/IEC 60947-2 mukainen30 kA Icu AC 440 V 50/60 Hz, standardin EN/IEC 60947-2 mukainen36 kA Icu AC 380...415 V 50/60 Hz, standardin EN/IEC 60947-2 mukainen70 kA Icu AC 220...240 V 50/60 Hz, standardin EN/IEC 60947-2 mukainen25 kA Icu ( |
| Käyttöluokka: | Luokka A, standardin IEC 60947-2 mukainen |
| Soveltuvuus eristykseen: | Kyllä, standardin IEC 60947-2 mukainen |
| Verkkotaajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 380...415 V AC 50/60 Hz500 V AC 50/60 Hz220...240 V AC 50/60 Hz440 V AC 50/60 Hz |
| Magneettisen laukaisun raja: | 8 x In +/- 20 % |
| [Ics] nimellinen huoltokatkaisukyky: | 52.5 kA 75 %, standardin EN/IEC 60947-2 mukainen - 220...240 V AC 50/60 Hz27 kA 75 %, standardin EN/IEC 60947-2 mukainen - 380...415 V AC 50/60 Hz22.5 kA 75 %, standardin EN/IEC 60947-2 mukainen - 440 V AC 50/60 Hz9 kA 75 %, standardin EN/IEC 60947-2 mukainen - 500 V AC 50/60 Hz25 kA 100 %, standardin EN/IEC 60947-2 mukainen - |
| [Ui] nimelliseristysjännite: | 690 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukainen |
| [Uimp] nimellisimpulssi-kestojännite: | 8 kV, standardin EN/IEC 60947-2 mukainen |
| Koskettimen asennon ilmaisin: | Kyllä |
| Ohjaustyyppi: | Manuaalinen laukaisutestiVipukytkin |
| Paikallinen signaalitoiminto: | ON/OFF-ilmaisinLaukaisun ilmaisin |
| Asennustapa: | Kiinnitys |
| Asennustuki: | 35 mm symmetrinen DIN-kisko |
| Kiskon ja jakolohkon yhteensopivuus: | KYLLÄ |
| 9 mm:n jaot: | 9 |
| Korkeus: | 103 mm |
| Leveys: | 81 mm |
| Syvyys: | 81 mm |
| Tuotteen paino: | 0.72 kg |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähkömekaaninen kestävyys: | 10000 jaksoa |
| Riippulukitusvalmius: | Riippulukittava |
| Lukitusoptioiden kuvaus: | Integroitu riippulukitus |
| Liitännät - navat: | Tunnelityyppiset liittimet1.5...50 mm² jäykkäTunnelityyppiset liittimet1...35 mm² joustava |
| Johdonkuorintapituus: | 20 mm |
| Kiristysmomentti: | 3.5 N.m |
| Vikavirtasuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | NG125 |
| Markkinasegmentti: | Pieni kaupallinen |
| Standardit: | EN/IEC 60947-2 |
|---|---|
| IP-suojausluokka: | IP20, standardin IEC 60529 mukainen |
| IK-iskunkestävyysluokka: | IK05, standardin EN/IEC 62262 mukainen |
| Saasteaste: | 3, standardin IEC 60947-2 mukainen |
| Ylijänniteluokka: | IV |
| Trooppinen: | 2, standardin IEC 60068-1 mukainen |
| Suhteellinen kosteus: | 95 % (55 °C) |
| Ympäristön käyttölämpötila: | -30...70 °C |
| Ympäristön varastointilämpötila: | -40...70 °C |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3303430187295 |
|---|
