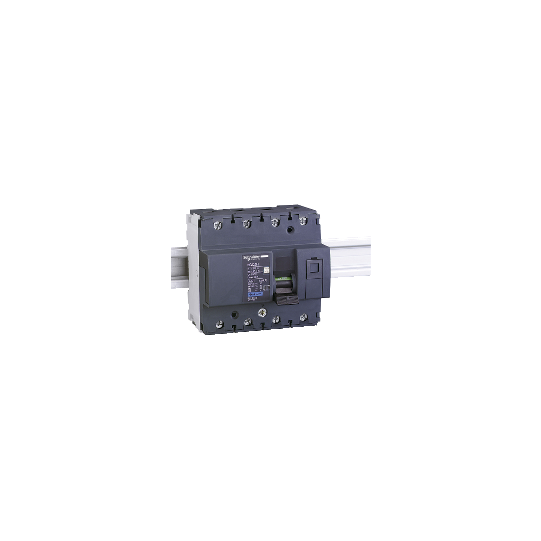

Pienoisautomaatti, Acti9 NG125H, 4P, 10 A, C-käyrä, 36 kA (IEC 60947-2) - 18732
SKU: 18732
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoisautomaatti, Acti9 NG125H, 4P, 10 A, C-käyrä, 36 kA (IEC 60947-2) - 18732
KUVAUS
| Tuotevalikoima: | NG125 |
|---|---|
| Tuoteperhe: | Acti 9 |
| Tuotteen nimi: | Acti 9 NG125 |
| Tuote tai komponenttityyppi: | Pienoisjohdonsuojakatkaisija |
| Laitteen lyhyt nimi: | NG125H |
| Laitesovellus: | Jakelu |
| Napojen kuvaus: | 4P |
| Suojattujen napojen määrä: | 4 |
| [In] nimellisvirta: | 10 A (40 °C) |
| Verkkotyyppi: | DCAC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | C |
| Katkaisukykykoodi: | H |
| Katkaisukyky: | 12 kA Icu (500 V AC 50/60 Hz) standardin EN/IEC 60947-230 kA Icu (440 V AC 50/60 Hz) standardin EN/IEC 60947-236 kA Icu (380...415 V AC 50/60 Hz) standardin EN/IEC 60947-270 kA Icu (220...240 V AC 50/60 Hz) standardin EN/IEC 60947-225 kA Icu mukaisesti |
| Käyttöluokka: | Luokka A standardin IEC 60947-2 mukaisesti |
| Soveltuvuus eristykseen: | Kyllä standardin IEC 60947-2 mukaisesti |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 380...415 V AC 50/60 Hz500 V AC 50/60 Hz220...240 V AC 50/60 Hz440 V AC 50/60 Hz |
| Magneettisen laukaisun raja: | 8 x In +/- 20 % |
| [Ics] nimellinen huoltokatkaisukyky: | 52.5 kA 75 % standardin EN/IEC 60947-2 mukaisesti - 220...240 V AC 50/60 Hz27 kA 75 % standardin EN/IEC 60947-2 mukaisesti - 380...415 V AC 50/60 Hz22.5 kA 75 % standardin EN/IEC 60947-2 mukaisesti - 440 V AC 50/60 Hz9 kA 75 % standardin EN/IEC 60947-2 mukaisesti - 500 V AC 50/60 Hz25 kA 100 % standardin EN/IEC 60947-2 mukaisesti - |
| [Ui] nimelliseristysjännite: | 690 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti |
| [Uimp] nimellisimpulssikestojännite: | 8 kV standardin EN/IEC 60947-2 mukaisesti |
| Kosketinpaikan osoitin: | Kyllä |
| Ohjaustyyppi: | VaihtoKäsinlaukaisutesti |
| Paikallinen merkinanto: | PÄÄLLÄ/POIS-ilmaisinLaukaisuindikaattori |
| Asennustapa: | Clip-on |
| Asennustuki: | 35 mm symmetrinen DIN-kisko |
| Kiskon ja jakelulohkon yhteensopivuus: | KYLLÄ |
| 9 mm:n jaot: | 12 |
| Korkeus: | 103 mm |
| Leveys: | 108 mm |
| Syvyys: | 81 mm |
| Tuotteen paino: | 0.96 kg |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 10000 jaksoa |
| Riippulukitusvalmius: | Lukittavissa riippulukolla |
| Lukitusvaihtoehtojen kuvaus: | Integroitu riippulukitus |
| Liitännät - liittimet: | Tunnelityyppiset liittimet1.5...50 mm² jäykkäTunnelityyppiset liittimet1...35 mm² joustava |
| Johdon kuorintapituus: | 20 mm |
| Kiristysmomentti: | 3.5 N.m |
| Maavuotosuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | NG125 |
| Markkinasegmentti: | Pienet liikerakennuksetPienet rakennukset |
| Standardit: | EN/IEC 60947-2 |
|---|---|
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaisesti |
| IK-suojausluokka: | IK05 standardin EN/IEC 62262 mukaisesti |
| Saastumisaste: | 3 standardin IEC 60947-2 mukaisesti |
| Ylijänniteluokka: | IV |
| Trooppinen käyttö: | 2 standardin IEC 60068-1 mukaisesti |
| Suhteellinen kosteus: | 95 % (55 °C) |
| Käyttöympäristön lämpötila: | -30...70 °C |
| Varastointiympäristön lämpötila: | -40...70 °C |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3303430187325 |
|---|
