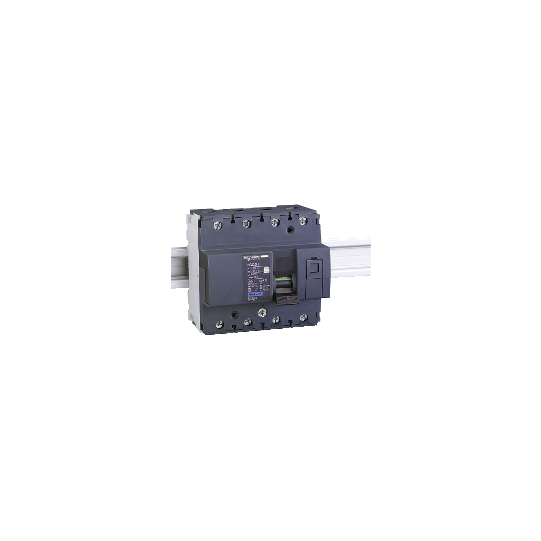

Pienoisautomaatti, Acti9 NG125H, 4P, 20 A, C-käyrä, 36 kA (IEC 60947-2) - 18734
SKU: 18734
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoisautomaatti, Acti9 NG125H, 4P, 20 A, C-käyrä, 36 kA (IEC 60947-2) - 18734
KUVAUS
| Tuotevalikoima: | NG125 |
|---|---|
| Tuoteperhe: | Acti 9 |
| Tuotteen nimi: | Acti 9 NG125 |
| Tuote tai komponenttityyppi: | Pienoiskatkaisija |
| Laitteen lyhyt nimi: | NG125H |
| Laitteen käyttökohde: | Jakelu |
| Napojen kuvaus: | 4P |
| Suojattujen napojen lukumäärä: | 4 |
| [In] nimellisvirta: | 20 A kohdassa 40 °C |
| Verkon tyyppi: | ACDC |
| Laukaisuyksikön teknologia: | Lämpömagneettinen |
| Käyräkoodi: | C |
| Katkaisukykykoodi: | H |
| Katkaisukyky: | 12 kA Icu 500 V AC 50/60 Hz -standardin EN/IEC 60947-230 kA Icu mukaisesti 440 V AC 50/60 Hz -standardin EN/IEC 60947-236 kA Icu mukaisesti 380...415 V AC 50/60 Hz -standardin EN/IEC 60947-270 kA Icu mukaisesti 220...240 V AC 50/60 Hz -standardin EN/IEC 60947-225 kA Icu mukaisesti |
| Käyttöluokka: | Luokka A standardin IEC 60947-2 mukaan |
| Soveltuvuus erottamiseen: | Kyllä standardin IEC 60947-2 mukaan |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 380...415 V AC 50/60 Hz500 V AC 50/60 Hz220...240 V AC 50/60 Hz440 V AC 50/60 Hz |
| Magneettisen laukaisun raja: | 8 x In +/- 20 % |
| [Ics] nimellinen huollon katkaisukyky: | 52.5 kA 75 % standardin EN/IEC 60947-2 mukaisesti - 220...240 V AC 50/60 Hz27 kA 75 % standardin EN/IEC 60947-2 mukaisesti - 380...415 V AC 50/60 Hz22.5 kA 75 % standardin EN/IEC 60947-2 mukaisesti - 440 V AC 50/60 Hz9 kA 75 % standardin EN/IEC 60947-2 mukaisesti - 500 V AC 50/60 Hz25 kA 100 % standardin EN/IEC 60947-2 mukaisesti - |
| [Ui] nimelliseristysjännite: | 690 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan |
| [Uimp] nimellinen impulssinkesto: | 8 kV standardin EN/IEC 60947-2 mukaan |
| Kosketinpaikan osoitin: | Kyllä |
| Ohjaustyyppi: | Manuaalinen laukaisutestiVipukytkin |
| Paikallinen signalointi: | LaukaisuosoitinPÄÄLLÄ/POIS PÄÄLTÄ -osoitin |
| Asennustapa: | Kiinnitettävä |
| Asennustuki: | 35 mm symmetrinen DIN-kisko |
| Kiskosilta ja jakelukotelon yhteensopivuus: | KYLLÄ |
| 9 mm:n jaot: | 12 |
| Korkeus: | 103 mm |
| Leveys: | 108 mm |
| Syvyys: | 81 mm |
| Tuotteen paino: | 0.96 kg |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 10000 jaksoa |
| Riippulukitusmahdollisuus: | Riippulukittava |
| Lukitusvaihtoehtojen kuvaus: | Integroitu riippulukitus |
| Liitännät - liittimet: | Tunneliliittimet1.5...50 mm² jäykkäTunneliliittimet1...35 mm² joustava |
| Johdon kuorintapituus: | 20 mm |
| Kiristysmomentti: | 3.5 N.m |
| Maavuotosuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | NG125 |
| Markkinasegmentti: | Pienet kaupallisetPienet rakennukset |
| Standardit: | EN/IEC 60947-2 |
|---|---|
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaan |
| IK-iskunkestävyysluokka: | IK05 standardin EN/IEC 62262 mukaan |
| Saasteaste: | 3 standardin IEC 60947-2 mukaan |
| Ylijänniteluokka: | IV |
| Trooppinen käyttö: | 2 standardin IEC 60068-1 mukaan |
| Suhteellinen kosteus: | 95 % 55 °C:ssa |
| Ympäristön käyttölämpötila: | -30...70 °C |
| Ympäristön säilytyslämpötila: | -40...70 °C |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3303430187349 |
|---|
