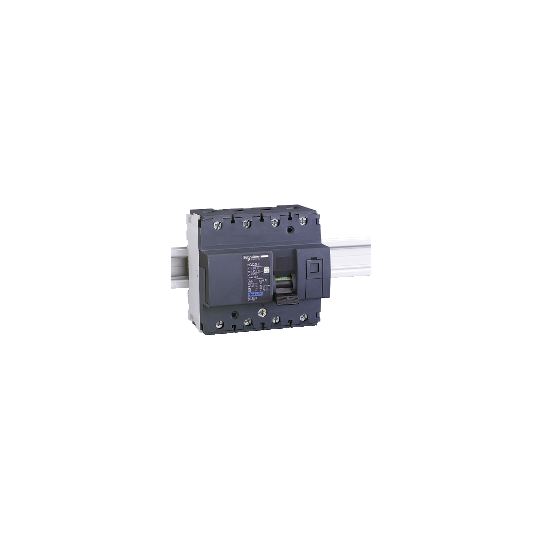

Pienoisautomaatti, Acti9 NG125H, 4P, 25 A, C-käyrä, 36 kA (IEC 60947-2) - 18735
KUVAUS
| Tuotevalikoima: | NG125 |
|---|---|
| Sarja: | Acti 9 |
| Tuotteen nimi: | Acti 9 NG125 |
| Tuotteen tai komponentin tyyppi: | Johdonsuojakatkaisija |
| Laitteen lyhyt nimi: | NG125H |
| Laitteen käyttökohde: | Jakelu |
| Napojen kuvaus: | 4P |
| Suojattujen napojen lukumäärä: | 4 |
| [In] nimellisvirta: | 25 A 40 °C:ssa |
| Verkon tyyppi: | DCAC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | C |
| Katkaisukykykoodi: | H |
| Katkaisukyky: | 12 kA Icu 500 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti30 kA Icu 440 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti36 kA Icu 380...415 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti70 kA Icu 220...240 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti25 kA Icu |
| Käyttöluokka: | Luokka A standardin IEC 60947-2 mukaisesti |
| Soveltuvuus erotteluun: | Kyllä standardin IEC 60947-2 mukaisesti |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 380...415 V AC 50/60 Hz500 V AC 50/60 Hz220...240 V AC 50/60 Hz440 V AC 50/60 Hz |
| Magneettisen laukaisun raja: | 8 x In +/- 20 % |
| [Ics] nimellinen käyttökatkaisukyky: | 52.5 kA 75 % standardin EN/IEC 60947-2 mukaisesti - 220...240 V AC 50/60 Hz27 kA 75 % standardin EN/IEC 60947-2 mukaisesti - 380...415 V AC 50/60 Hz22.5 kA 75 % standardin EN/IEC 60947-2 mukaisesti - 440 V AC 50/60 Hz9 kA 75 % standardin EN/IEC 60947-2 mukaisesti - 500 V AC 50/60 Hz25 kA 100 % standardin EN/IEC 60947-2 mukaisesti - |
| [Ui] nimelliseristysjännite: | 690 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti |
| [Uimp] nimellisimpulssijännite: | 8 kV standardin EN/IEC 60947-2 mukaisesti |
| Kosketinpaikan osoitin: | Kyllä |
| Ohjaustyyppi: | Manuaalinen laukaisutestiVipukytkin |
| Paikallinen signalointi: | Laukaisun osoitinPÄÄLLÄ/POIS PÄÄLTÄ-ilmaisin |
| Asennustapa: | Kiinnitettävä |
| Asennustuki: | 35 mm symmetrinen DIN-kisko |
| Yhteensopivuus kiskon ja jakolohkon kanssa: | KYLLÄ |
| 9 mm:n jaot: | 12 |
| Korkeus: | 103 mm |
| Leveys: | 108 mm |
| Syvyys: | 81 mm |
| Tuotteen paino: | 0.96 kg |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 10000 jaksoa |
| Riippulukitusmahdollisuus: | Lukittavissa riippulukolla |
| Lukitusvaihtoehtojen kuvaus: | Integroitu riippulukitus |
| Liitännät - liittimet: | Tunneliliittimet1.5...50 mm² jäykkäTunneliliittimet1...35 mm² joustava |
| Johtokuoren poistopituus: | 20 mm |
| Kiristysmomentti: | 3.5 N.m |
| Maavuotosuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | NG125 |
| Markkinasegmentti: | Pienet rakennuksetPienet kaupalliset |
| Standardit: | EN/IEC 60947-2 |
|---|---|
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaisesti |
| IK-suojausluokka: | IK05 standardin EN/IEC 62262 mukaisesti |
| Saastumisaste: | 3 standardin IEC 60947-2 mukaisesti |
| Ylijänniteluokka: | IV |
| Trooppinen ympäristö: | 2 standardin IEC 60068-1 mukaisesti |
| Suhteellinen kosteus: | 95 % 55 °C:ssa |
| Ympäristön käyttölämpötila: | -30...70 °C |
| Ympäristön varastointilämpötila: | -40...70 °C |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3303430187356 |
|---|
