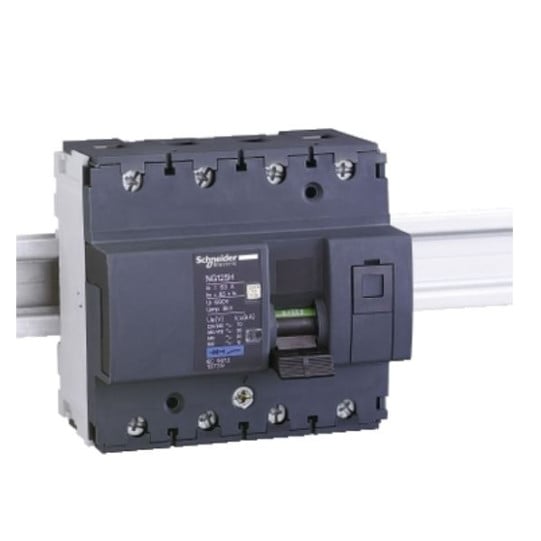

Pienoisautomaatti, Acti9 NG125H, 4P, 63 A, C-käyrä, 36 kA (IEC 60947-2) - 18739
SKU: 18739
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoisautomaatti, Acti9 NG125H, 4P, 63 A, C-käyrä, 36 kA (IEC 60947-2) - 18739
KUVAUS
| Tuotesarja: | NG125 |
|---|---|
| Tuotevalikoima: | Acti 9 |
| Tuotteen nimi: | Acti 9 NG125 |
| Tuotteen tai komponentin tyyppi: | Pienoisjohdonsuojakatkaisija |
| Laitteen lyhyt nimi: | NG125H |
| Laitteen käyttö: | Jakelu |
| Napojen kuvaus: | 4P |
| Suojattujen napojen määrä: | 4 |
| Nollapisteen sijainti: | Vasen |
| [In] nimellisvirta: | 63 A, 40 °C:ssa |
| Verkon tyyppi: | DCAC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräluokka: | C |
| Katkaisukykykoodi: | H |
| Katkaisukyky: | 12 kA Icu nimellisjännitteellä 500 V AC 50/60 Hz standardin EN/IEC 60947-230 kA Icu nimellisjännitteellä 440 V AC 50/60 Hz standardin EN/IEC 60947-236 kA Icu nimellisjännitteellä 380...415 V AC 50/60 Hz standardin EN/IEC 60947-270 kA Icu nimellisjännitteellä 220...240 V AC 50/60 Hz standardin EN/IEC 60947-225 kA Icu nimellisjännitteellä |
| Käyttöluokka: | Luokka A standardin IEC 60947-2 mukaisesti |
| Soveltuvuus eristykseen: | Kyllä standardin IEC 60947-2 mukaisesti |
| Verkkotaajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 380...415 V AC 50/60 Hz500 V AC 50/60 Hz220...240 V AC 50/60 Hz440 V AC 50/60 Hz |
| Magneettisen laukaisun raja: | 8 x In +/- 20 % |
| [Ics] nimellinen huoltokatkaisukyky: | 52.5 kA 75 % standardin EN/IEC 60947-2 mukaisesti - 220...240 V AC 50/60 Hz27 kA 75 % standardin EN/IEC 60947-2 mukaisesti - 380...415 V AC 50/60 Hz22.5 kA 75 % standardin EN/IEC 60947-2 mukaisesti - 440 V AC 50/60 Hz9 kA 75 % standardin EN/IEC 60947-2 mukaisesti - 500 V AC 50/60 Hz25 kA 100 % standardin EN/IEC 60947-2 mukaisesti - |
| [Ui] nimelliseristysjännite: | 690 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti |
| [Uimp] nimellisimpulssikestojännite: | 8 kV standardin EN/IEC 60947-2 mukaisesti |
| Koskettimien asennon ilmaisin: | Kyllä |
| Ohjaustyyppi: | Manuaalinen laukaisutestinvipu |
| Paikallinen signaalitoiminto: | Laukaisun merkkivaloON/OFF-merkkivalo |
| Asennustapa: | Klipsikiinnitys |
| Asennustuki: | 35 mm symmetrinen DIN-kisko |
| Kiskokamman ja jakelulohkon yhteensopivuus: | KYLLÄ |
| 9 mm:n jaot: | 12 |
| Korkeus: | 103 mm |
| Leveys: | 108 mm |
| Syvyys: | 81 mm |
| Tuotteen paino: | 0.96 kg |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 10000 jaksoa |
| Mahdollisuus riippulukitukseen: | Riippulukittava |
| Lukitusvaihtoehtojen kuvaus: | Integroitu riippulukitus |
| Liitännät - riviliittimet: | Tunnelityyppiset liittimet1.5...50 mm² jäykkäTunnelityyppiset liittimet1...35 mm² taipuisa |
| Johdon kuorintapituus: | 20 mm |
| Kiristysmomentti: | 3.5 N.m |
| Maavuotosuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | NG125 |
| Markkinasegmentti: | Pienet rakennuksetPienet kaupalliset |
| Standardit: | EN/IEC 60947-2 |
|---|---|
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaisesti |
| IK-iskunkestävyysluokka: | IK05 standardin EN/IEC 62262 mukaisesti |
| Saasteluokka: | 3 standardin IEC 60947-2 mukaisesti |
| Ylijänniteluokka: | IV |
| Tropikalisaatio: | 2 standardin IEC 60068-1 mukaisesti |
| Suhteellinen kosteus: | 95 % 55 °C:ssa |
| Käyttökorkeus: | 2000 m |
| Ympäristön lämpötila käytössä: | -30...70 °C |
| Ympäristön lämpötila varastoinnissa: | -40...70 °C |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3277490187390 |
|---|
