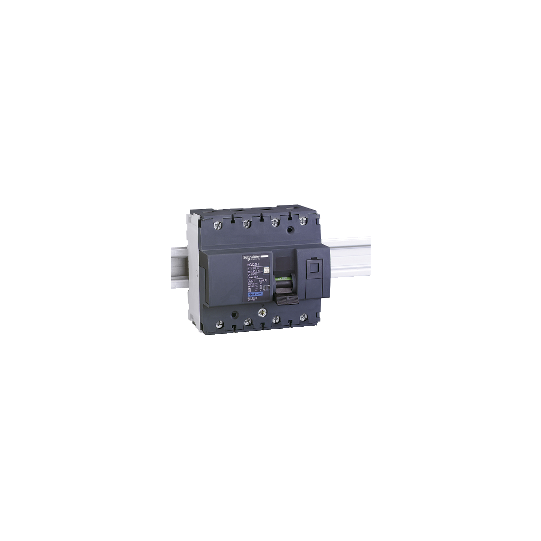

Pienoisautomaatti, Acti9 NG125H, 4P, 80 A, C-käyrä, 36 kA (IEC 60947-2) - 18740
SKU: 18740
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoisautomaatti, Acti9 NG125H, 4P, 80 A, C-käyrä, 36 kA (IEC 60947-2) - 18740
KUVAUS
| Tuotesarja: | NG125 |
|---|---|
| Tuotelinja: | Acti 9 |
| Tuotteen nimi: | Acti 9 NG125 |
| Tuotteen tai komponentin tyyppi: | Pienoisautomaatti |
| Laitteen lyhyt nimi: | NG125H |
| Laitesovellus: | Jakelu |
| Napojen kuvaus: | 4P |
| Suojattujen napojen määrä: | 4 |
| Nollapiste: | Vasen |
| [In] nimellisvirta: | 80 A (40 °C) |
| Verkon tyyppi: | ACDC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | C |
| Katkaisukykykoodi: | H |
| Katkaisukyky: | 12 kA Icu (500 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukainen)30 kA Icu (440 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukainen)36 kA Icu (380...415 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukainen)70 kA Icu (220...240 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukainen)25 kA Icu ( |
| Käyttöluokka: | Luokka A standardin IEC 60947-2 mukaisesti |
| Soveltuvuus eristykseen: | Kyllä, standardin IEC 60947-2 mukaisesti |
| Verkkotaajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 380...415 V AC 50/60 Hz500 V AC 50/60 Hz220...240 V AC 50/60 Hz440 V AC 50/60 Hz |
| Magneettisen laukaisun raja: | 8 x In +/- 20 % |
| [Ics] nimellinen palvelukatkaisukyky: | 52.5 kA 75 % standardin EN/IEC 60947-2 mukaisesti - 220...240 V AC 50/60 Hz27 kA 75 % standardin EN/IEC 60947-2 mukaisesti - 380...415 V AC 50/60 Hz22.5 kA 75 % standardin EN/IEC 60947-2 mukaisesti - 440 V AC 50/60 Hz9 kA 75 % standardin EN/IEC 60947-2 mukaisesti - 500 V AC 50/60 Hz36 kA 100 % standardin EN/IEC 60947-2 mukaisesti - 500 V DC |
| [Ui] nimelliseristysjännite: | 690 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti |
| [Uimp] nimellinen impulssijännitekesto: | 8 kV standardin EN/IEC 60947-2 mukaisesti |
| Koskettimen asennon ilmaisin: | Kyllä |
| Ohjauksen tyyppi: | Manuaalinen laukaisun testausVipu |
| Paikallinen merkinanto: | ON/OFF-ilmaisinLaukaisuilmaisin |
| Asennustapa: | Kiinnitettävä |
| Asennustuki: | 35 mm symmetrinen DIN-kisko |
| Kiskon ja jakoblokin yhteensopivuus: | EI |
| 9 mm:n jaot: | 12 |
| Korkeus: | 103 mm |
| Leveys: | 108 mm |
| Syvyys: | 81 mm |
| Tuotteen paino: | 0.96 kg |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 5000 jaksoa |
| Riippulukitusmahdollisuus: | Riippulukittava |
| Lukitusmahdollisuuksien kuvaus: | Integroitu riippulukitus |
| Liitännät - liittimet: | Tunnelityyppiset liittimet16...70 mm² jäykkäTunnelityyppiset liittimet10...50 mm² joustava |
| Johdinkuoren poistamispituus: | 20 mm |
| Kiristysmomentti: | 6 N.m |
| Maavuotosuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | NG125 |
| Markkinasegmentti: | Pieni kaupallinen |
| Standardit: | EN/IEC 60947-2 |
|---|---|
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaisesti |
| IK-suojausluokka: | IK05 standardin EN/IEC 62262 mukaisesti |
| Saasteaste: | 3 standardin IEC 60947-2 mukaisesti |
| Ylijänniteluokka: | IV |
| Trooppinen käyttö: | 2 standardin IEC 60068-1 mukaisesti |
| Suhteellinen kosteus: | 95 % (55 °C) |
| Käyttökorkeus: | 2000 m |
| Ympäristön ilman lämpötila käytössä: | -30...70 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -40...70 °C |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3303430187400 |
|---|
