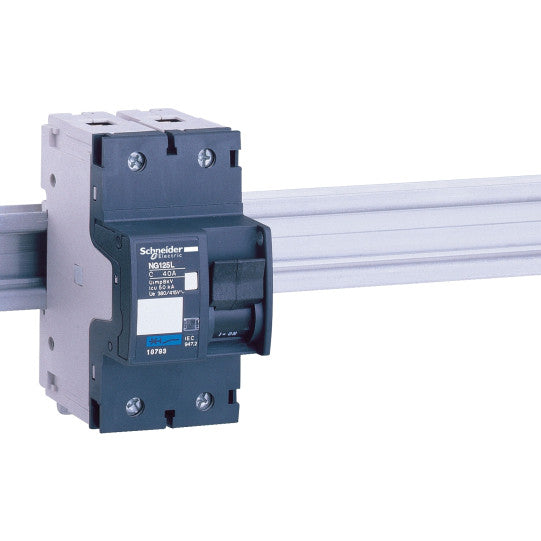

Pienoisautomaatti, Acti9 NG125L, 2P, 10 A, C-käyrä, 50 kA (IEC 60947-2) - 18788
SKU: 18788
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoisautomaatti, Acti9 NG125L, 2P, 10 A, C-käyrä, 50 kA (IEC 60947-2) - 18788
KUVAUS
| Tuotevalikoima: | NG125 |
|---|---|
| Tuoteperhe: | Acti 9 |
| Tuotteen nimi: | Acti 9 NG125 |
| Tuotteen tai komponentin tyyppi: | Pienoisjohdonsuojakatkaisija |
| Laitteen lyhyt nimi: | NG125L |
| Laitteen sovellus: | Jakelu |
| Napojen kuvaus: | 2P |
| Suojattujen napojen lukumäärä: | 2 |
| Nollajohtimen sijainti: | Vasen |
| [In] nimellisvirta: | 10 A 40 °C:ssa |
| Verkon tyyppi: | ACDC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | C |
| Katkaisukyvyn koodi: | L |
| Katkaisukyky: | 100 kA Icu 220...240 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti40 kA Icu 440 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti50 kA Icu 380...415 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti15 kA Icu 500 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti36 kA Icu at |
| Käyttöluokka: | Luokka A standardin IEC 60947-2 mukaisesti |
| Soveltuvuus eristykseen: | Kyllä standardin IEC 60947-2 mukaisesti |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 380...415 V AC 50/60 Hz500 V AC 50/60 Hz220...240 V AC 50/60 Hz440 V AC 50/60 Hz |
| Magneettinen laukaisuraja: | 8 x In +/- 20 % |
| [Ics] nimellinen palvelun katkaisukyky: | 75 kA 75 % standardin EN/IEC 60947-2 - 220...240 V AC 50/60 Hz mukaisesti37.5 kA 75 % standardin EN/IEC 60947-2 - 380...415 V AC 50/60 Hz mukaisesti30 kA 75 % standardin EN/IEC 60947-2 - 440 V AC 50/60 Hz mukaisesti11.25 kA 75 % standardin EN/IEC 60947-2 - 500 V AC 50/60 Hz mukaisesti50 kA 100 % standardin EN/IEC 60947-2 - 250 V DC mukaisesti |
| [Ui] nimellinen eristysjännite: | 690 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti |
| [Uimp] nimellinen impulssinkestojännite: | 8 kV standardin EN/IEC 60947-2 mukaisesti |
| Koskettimen asennon osoitin: | Kyllä |
| Ohjaustyyppi: | VipuKäsikäyttöinen laukaisutesti |
| Paikallinen merkinanto: | LaukaisuindikaattoriON/OFF-merkinanto |
| Kiinnitystila: | Kiinnitettävä |
| Asennustuki: | 35 mm symmetrinen DIN-kisko |
| Yhteensopivuus kiskokiskon ja jakelulohkon kanssa: | KYLLÄ |
| 9 mm jaot: | 6 |
| Korkeus: | 103 mm |
| Leveys: | 54 mm |
| Syvyys: | 81 mm |
| Tuotteen paino: | 0.48 kg |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 10000 jaksoa |
| Mahdollisuus riippulukitukseen: | Lukittavissa riippulukolla |
| Lukitusvaihtoehtojen kuvaus: | Integroitu riippulukitus |
| Liitännät - liittimet: | Tunnelityyppiset liittimet1.5...50 mm² jäykkäTunnelityyppiset liittimet1...35 mm² taipuisa |
| Johdon kuorintapituus: | 20 mm |
| Kiristysmomentti: | 3.5 N.m |
| Maavuotosuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | NG125 |
| Markkinasegmentti: | Pieni kaupallinen |
| Standardit: | EN/IEC 60947-2 |
|---|---|
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaisesti |
| IK-suojausluokka: | IK05 standardin EN/IEC 62262 mukaisesti |
| Likaantumisaste: | 3 standardin IEC 60947-2 mukaisesti |
| Ylijänniteluokka: | IV |
| Trooppistaminen: | 2 standardin IEC 60068-1 mukaisesti |
| Suhteellinen kosteus: | 95 % 55 °C:ssa |
| Käyttökorkeus: | 2000 m |
| Ympäristön ilman lämpötila käytön aikana: | -30...70 °C |
| Ympäristön ilman lämpötila varastoinnin aikana: | -40...70 °C |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3303430187882 |
|---|
