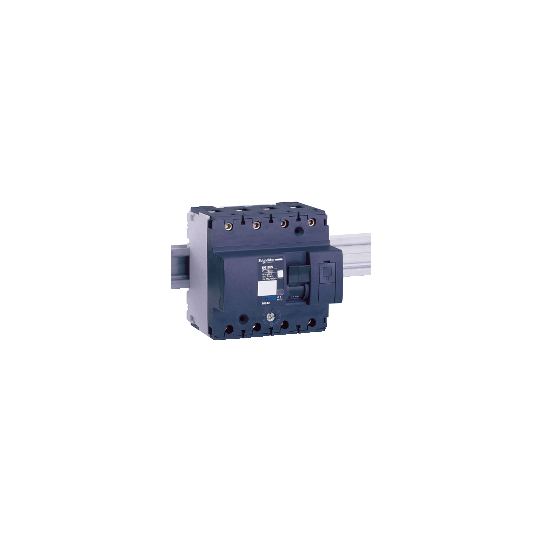

Pienoisautomaatti, Acti9 NG125L, 4P, 20 A, B-käyrä, 50 kA (IEC 60947-2) - 18770
SKU: 18770
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoisautomaatti, Acti9 NG125L, 4P, 20 A, B-käyrä, 50 kA (IEC 60947-2) - 18770
KUVAUS
| Tuotevalikoima: | NG125 |
|---|---|
| Sarja: | Acti 9 |
| Tuotteen nimi: | Acti 9 NG125 |
| Tuotteen tai komponentin tyyppi: | Pienoisautomaatti |
| Laitteen lyhyt nimi: | NG125L |
| Laitesovellus: | Jakelu |
| Napojen kuvaus: | 4P |
| Suojattujen napojen määrä: | 4 |
| Nollapisteen asento: | Vasen |
| [In] nimellisvirta: | 20 A (40 °C) |
| Verkon tyyppi: | DCAC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | B |
| Katkaisukykykoodi: | L |
| Katkaisukyky: | 100 kA Icu nimellisjännitteellä 220...240 V AC 50/60 Hz, standardin EN/IEC 60947-240 kA Icu mukaisesti nimellisjännitteellä 440 V AC 50/60 Hz, standardin EN/IEC 60947-250 kA Icu mukaisesti nimellisjännitteellä 380...415 V AC 50/60 Hz, standardin EN/IEC 60947-215 kA Icu mukaisesti nimellisjännitteellä 500 V AC 50/60 Hz, standardin EN/IEC 60947-236 kA Icu mukaisesti nimellisjännitteellä |
| Käyttöluokka: | Luokka A standardin IEC 60947-2 mukaan |
| Soveltuvuus erotteluun: | Kyllä, standardin IEC 60947-2 mukaisesti |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 380...415 V AC 50/60 Hz500 V AC 50/60 Hz220...240 V AC 50/60 Hz440 V AC 50/60 Hz |
| Magneettisen laukaisun raja: | 4 x In |
| [Ics] nimellinen huollon katkaisukyky: | 75 kA 75 % standardin EN/IEC 60947-2 mukaan - 220...240 V AC 50/60 Hz37.5 kA 75 % standardin EN/IEC 60947-2 mukaan - 380...415 V AC 50/60 Hz30 kA 75 % standardin EN/IEC 60947-2 mukaan - 440 V AC 50/60 Hz11.25 kA 75 % standardin EN/IEC 60947-2 mukaan - 500 V AC 50/60 Hz50 kA 100 % standardin EN/IEC 60947-2 mukaan - 500 V DC |
| [Ui] nimellinen eristysjännite: | 690 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti |
| [Uimp] nimellinen impulssinkestojännite: | 8 kV standardin EN/IEC 60947-2 mukaisesti |
| Kosketinpaikan ilmaisin: | Kyllä |
| Ohjaustyyppi: | Manuaalinen laukaisutestiVipukytkin |
| Paikallinen merkinanto: | LaukaisuindikaattoriPÄÄLLÄ/POIS-ilmaisin |
| Asennustapa: | Kiinnitettävä |
| Asennustuki: | 35 mm symmetrinen DIN-kisko |
| Kammapalkki ja jakolohkon yhteensopivuus: | KYLLÄ |
| 9 mm:n jaot: | 12 |
| Korkeus: | 103 mm |
| Leveys: | 108 mm |
| Syvyys: | 81 mm |
| Tuotteen paino: | 0.96 kg |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 10000 jaksoa |
| Riippulukitusmahdollisuus: | Riippulukittava |
| Lukitusvaihtoehtojen kuvaus: | Integroitu riippulukitus |
| Liitännät - liittimet: | Tunnelityyppiset liittimet1.5...50 mm² jäykkäTunnelityyppiset liittimet1...35 mm² joustava |
| Johdon kuorintapituus: | 20 mm |
| Kiristysmomentti: | 3.5 N.m |
| Maavuotosuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | NG125 |
| Markkinasegmentti: | Pieni kaupallinenPienet rakennukset |
| Standardit: | EN/IEC 60947-2 |
|---|---|
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaisesti |
| IK-suojausluokka: | IK05 standardin EN/IEC 62262 mukaisesti |
| Saasteaste: | 3 standardin IEC 60947-2 mukaisesti |
| Ylijänniteluokka: | IV |
| Tropikalisaatio: | 2 standardin IEC 60068-1 mukaisesti |
| Suhteellinen kosteus: | 95 % (55 °C) |
| Käyttökorkeus: | 2000 m |
| Ympäristön ilman lämpötila käytön aikana: | -30...70 °C |
| Ympäristön ilman lämpötila varastoinnin aikana: | -40...70 °C |
| Kestävän kehityksen tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3303430187707 |
|---|
