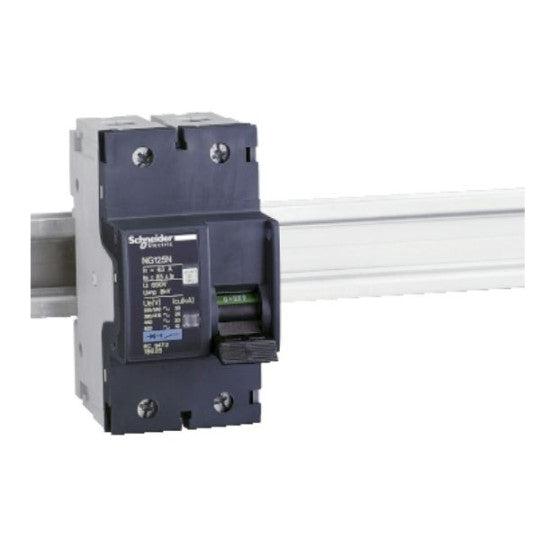

Pienoisautomaatti, Acti9 NG125N, 2P, 16 A, C-käyrä, 25 kA (IEC 60947-2) - 18622
SKU: 18622
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Pienoisautomaatti, Acti9 NG125N, 2P, 16 A, C-käyrä, 25 kA (IEC 60947-2) - 18622
KUVAUS
| Tuotesarja: | NG125 |
|---|---|
| Mallisto: | Acti 9 |
| Tuotteen nimi: | Acti 9 NG125 |
| Tuotteen tai komponentin tyyppi: | Pienoisjohdonsuojakatkaisija |
| Laitteen lyhyt nimi: | NG125N |
| Laitesovellus: | Jakelu |
| Napojen kuvaus: | 2P |
| Suojattujen napojen määrä: | 2 |
| [In] nimellisvirta: | 16 A (40 °C) |
| Verkon tyyppi: | ACDC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | C |
| Katkaisukykykoodi: | N |
| Katkaisukyky: | 10 kA Icu (500 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukainen)20 kA Icu (440 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukainen)25 kA Icu (380...415 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukainen)50 kA Icu (220...240 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukainen)20 kA Icu ( |
| Käyttöluokka: | Luokka A (standardin IEC 60947-2 mukainen) |
| Soveltuvuus eristykseen: | Kyllä (standardin IEC 60947-2 mukainen) |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 380...415 V AC 50/60 Hz500 V AC 50/60 Hz220...240 V AC 50/60 Hz440 V AC 50/60 Hz |
| Magneettinen laukaisuraja: | 8 x In |
| [Ics] nimellinen huoltokatkaisukyky: | 37.5 kA 75 % (standardin EN/IEC 60947-2 mukainen) - 220...240 V AC 50/60 Hz18.75 kA 75 % (standardin EN/IEC 60947-2 mukainen) - 380...415 V AC 50/60 Hz15 kA 75 % (standardin EN/IEC 60947-2 mukainen) - 440 V AC 50/60 Hz7.5 kA 75 % (standardin EN/IEC 60947-2 mukainen) - 500 V AC 50/60 Hz25 kA 100 % (standardin EN/IEC 60947-2 mukainen) - 250 V DC |
| [Ui] nimelliseristysjännite: | 690 V AC 50/60 Hz (standardin EN/IEC 60947-2 mukainen) |
| [Uimp] nimellisimpussijännitteenkesto: | 8 kV (standardin EN/IEC 60947-2 mukainen) |
| Koskettimen asennon osoitin: | Kyllä |
| Ohjaustyyppi: | VaihtoVipukytkimen käyttö manuaalisesti |
| Paikallinen merkinanto: | ON/OFF-ilmaisinLaukaisuosoitin |
| Asennustapa: | Kiinnitettävä |
| Asennustuki: | 35 mm:n symmetrinen DIN-kisko |
| Yhteensopivuus kiskokiskon ja jakelulohkon kanssa: | KYLLÄ |
| 9 mm:n jaot: | 6 |
| Korkeus: | 103 mm |
| Leveys: | 54 mm |
| Syvyys: | 81 mm |
| Tuotteen paino: | 0.48 kg |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 10000 jaksoa |
| Varustus riippulukkoa varten: | Lukittavissa riippulukolla |
| Lukitusoptioiden kuvaus: | Integroitu riippulukitus |
| Liitännät - liittimet: | Tunnelityyppiset liittimet1.5...50 mm² kiinteäTunnelityyppiset liittimet1...35 mm² joustava |
| Johdonkuorintapituus: | 20 mm |
| Kiristysmomentti: | 3.5 N.m |
| Maavuotosuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | NG125 |
| Markkinasegmentti: | Pieni kaupallinenPienet rakennukset |
| Standardit: | EN/IEC 60947-2 |
|---|---|
| IP-suojausluokka: | IP20 (standardin IEC 60529 mukainen) |
| IK-iskunkestävyysluokka: | IK05 (standardin EN/IEC 62262 mukainen) |
| Saasteaste: | 3 (standardin IEC 60947-2 mukainen) |
| Ylijänniteluokka: | IV |
| Tropikalisaatio: | 2 (standardin IEC 60068-1 mukainen) |
| Suhteellinen kosteus: | 95 % (55 °C) |
| Ympäristön lämpötila käytössä: | -30...70 °C |
| Ympäristön lämpötila varastoinnissa: | -40...70 °C |
| Kestävän tarjouksen tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3303430186229 |
|---|
