Automaattisulake, Acti9 NG125N, 4P, 100 A, C-käyrä, 25 kA (IEC 60947-2) - 18659
SKU: 18659
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen

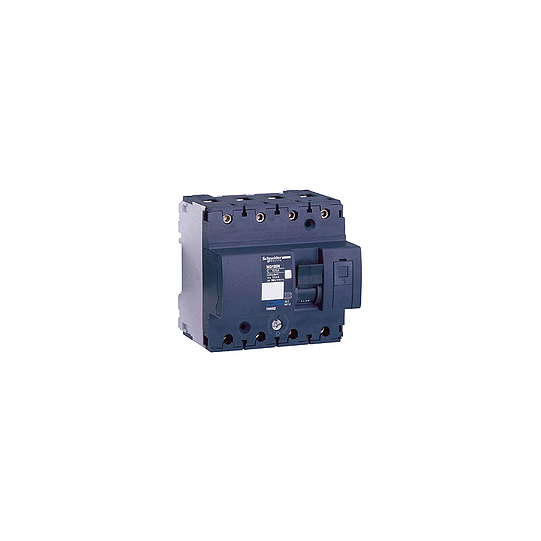

Automaattisulake, Acti9 NG125N, 4P, 100 A, C-käyrä, 25 kA (IEC 60947-2) - 18659
KUVAUS
| Tuotevalikoima: | NG125 |
|---|---|
| Mallisto: | Acti 9 |
| Tuotteen nimi: | Acti 9 NG125 |
| Tuote tai komponenttityyppi: | Pienoisjohdonsuojakatkaisija |
| Laitteen lyhyt nimi: | NG125N |
| Laitteen käyttökohde: | Jakelu |
| Napojen kuvaus: | 4P |
| Suojattujen napojen lukumäärä: | 4 |
| [In] nimellisvirta: | 100 A (40 °C) |
| Verkkotyyppi: | ACDC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | C |
| Katkaisukykykoodi: | N |
| Katkaisukyky: | 20 kA Icu nimellisjännite 10 kA Icu nimellisjännite 500 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukainen20 kA Icu nimellisjännite 440 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukainen25 kA Icu nimellisjännite 380...415 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukainen50 kA Icu nimellisjännite 220...240 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukainen |
| Käyttöluokka: | Luokka A, standardin IEC 60947-2 mukainen |
| Soveltuvuus eristykseen: | Kyllä, standardin IEC 60947-2 mukainen |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 380...415 V AC 50/60 Hz500 V AC 50/60 Hz220...240 V AC 50/60 Hz440 V AC 50/60 Hz |
| Magneettinen laukaisuraja: | 8 x In |
| [Ics] nimellinen käyttökatkaisukyky: | 37.5 kA 75 %, standardin EN/IEC 60947-2 mukainen - 220...240 V AC 50/60 Hz18.75 kA 75 %, standardin EN/IEC 60947-2 mukainen - 380...415 V AC 50/60 Hz15 kA 75 %, standardin EN/IEC 60947-2 mukainen - 440 V AC 50/60 Hz7.5 kA 75 %, standardin EN/IEC 60947-2 mukainen - 500 V AC 50/60 Hz20 kA 100 %, standardin EN/IEC 60947-2 mukainen - |
| [Ui] nimellinen eristysjännite: | 690 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukainen |
| [Uimp] nimellinen impulssijännitekesto: | 8 kV, standardin EN/IEC 60947-2 mukainen |
| Koskettimien asennon osoitin: | Kyllä |
| Ohjaustyyppi: | Manuaalinen laukaisutestiVipukytkin |
| Paikallinen merkinanto: | ON/OFF-ilmaisinLaukaisun ilmaisin |
| Asennustapa: | Kiinnitettävä |
| Asennusalusta: | 35 mm symmetrinen DIN-kisko |
| Virtakiskon ja jakelulohkon yhteensopivuus: | EI |
| 9 mm:n jaot: | 12 |
| Korkeus: | 103 mm |
| Leveys: | 108 mm |
| Syvyys: | 81 mm |
| Tuotteen paino: | 0.96 kg |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 5000 jaksoa |
| Riippulukitusvalmius: | Lukittava riippulukolla |
| Lukitusvaihtoehtojen kuvaus: | Integroitu riippulukitus |
| Liitännät - liittimet: | Tunnelityyppiset liittimet16...70 mm² jäykkäTunnelityyppiset liittimet10...50 mm² joustava |
| Johdon kuorintapituus: | 20 mm |
| Kiristysmomentti: | 6 N.m |
| Maavuotosuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | NG125 |
| Standardit: | EN/IEC 60947-2 |
|---|---|
| IP-suojausluokka: | IP20, standardin IEC 60529 mukainen |
| IK-suojausluokka: | IK05, standardin EN/IEC 62262 mukainen |
| Saasteaste: | 3, standardin IEC 60947-2 mukainen |
| Ylijänniteluokka: | IV |
| Tropikalisaatio: | 2, standardin IEC 60068-1 mukainen |
| Suhteellinen kosteus: | 95 % (55 °C) |
| Ympäristön käyttölämpötila: | -30...70 °C |
| Ympäristön varastointilämpötila: | -40...70 °C |
| Kestävän kehityksen tarjousstatus: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3303430186595 |
|---|
