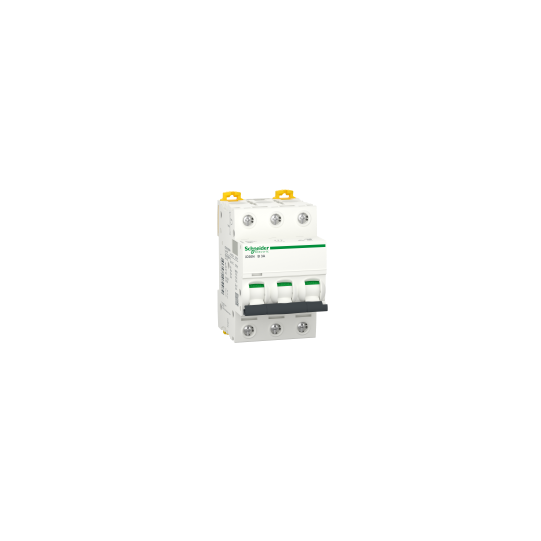

Pienoisautomaatti (MCB), Acti9 iC60N, 3P, 3A, B-käyrä, 6000A (IEC/EN 60898-1), 50kA (IEC/EN 60947-2) - A9F73303
KUVAUS
| Laitteen käyttökohde: | Jakelu |
|---|---|
| Tuotevalikoima: | Acti9 |
| Tuoteperhe: | IC60 |
| Tuotteen nimi: | Acti9 iC60 |
| Tuotteen tai komponentin tyyppi: | Pienoisjohdonsuojakatkaisija |
| Laitteen lyhyt nimi: | IC60N |
| Napojen kuvaus: | 3P |
| Suojattujen napojen määrä: | 3 |
| [In] nimellisvirta: | 3 A |
| Verkon tyyppi: | AC/DC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | B |
| Katkaisukykykoodi: | N |
| Katkaisukyky: | 6000 A Icn 400 V AC 50/60 Hz standardin EN/IEC 60898-1 mukaan50 kA Icu 12...60 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan50 kA Icu 220...240 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan50 kA Icu 100...133 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan50 kA Icu 380...415 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan25 kA Icu 440 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaan10 kA Icu at |
| Käyttöluokka: | Luokka A standardin EN 60947-2 mukaanLuokka A standardin IEC 60947-2 mukaan |
| Soveltuvuus erottamiseen: | Kyllä standardin EN 60898-1 mukaanKyllä standardin EN 60947-2 mukaanKyllä standardin IEC 60898-1 mukaanKyllä standardin IEC 60947-2 mukaan |
| Standardit: | EN 60898-1IEC 60898-1EN 60947-2IEC 60947-2 |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 220...240 V AC 50/60 Hz400 V AC 50/60 Hz380...415 V AC 50/60 Hz440 V AC 50/60 Hz12...133 V AC 50/60 Hz125...180 V DC |
| Magneettinen laukaisuraja: | 4 x In +/- 20 % |
| [Ics] nimellinen käyttökatkaisukyky: | 50 kA 100 % standardin EN 60947-2 mukaan - 220...240 V AC 50/60 Hz50 kA 100 % standardin IEC 60947-2 mukaan - 220...240 V AC 50/60 Hz50 kA 100 % standardin EN 60947-2 mukaan - 380...415 V AC 50/60 Hz25 kA 100 % standardin EN 60947-2 mukaan - 440 V AC 50/60 Hz50 kA 100 % standardin IEC 60947-2 mukaan - 380...415 V AC 50/60 Hz25 kA 100 % standardin IEC 60947-2 mukaan - 440 V AC 50/60 Hz50 kA 100 % standardin IEC 60947-2 mukaan - 12...133 V AC 50/60 Hz50 kA 100 % standardin EN 60947-2 mukaan - 12...133 V AC 50/60 Hz6000 A 100 % standardin EN 60898-1 mukaan - 400 V AC 50/60 Hz6000 A 100 % standardin IEC 60898-1 mukaan - 400 V AC 50/60 Hz10 kA 100 % standardin IEC 60947-2 mukaan - 125...180 V DC10 kA 100 % standardin EN 60947-2 mukaan - 125...180 V DC |
| Rajoitusluokka: | 3 standardin EN 60898-1 mukaan3 standardin IEC 60898-1 mukaan |
| [Ui] nimelliseristysjännite: | 500 V AC 50/60 Hz standardin EN 60947-2 mukaan500 V AC 50/60 Hz standardin IEC 60947-2 mukaan |
| [Uimp] nimellinen impulssinkestojännite: | 6 kV standardin EN 60947-2 mukaan6 kV standardin IEC 60947-2 mukaan |
| Kosketinasennon ilmaisin: | Kyllä |
| Ohjaustyyppi: | Vipukytkin |
| Paikallinen signalointi: | Laukaisun merkkivalo |
| Asennustapa: | Kiinteä |
| Asennustuki: | DIN-kisko |
| Kiskokytkentä ja jakelukiskojen yhteensopivuus: | Ylä- tai alaosa: KYLLÄ |
| Liitäntäväli: | 18 mm vaiheiden välillä |
| 9 mm jaot: | 6 |
| Korkeus: | 85 mm |
| Leveys: | 54 mm |
| Syvyys: | 78.5 mm |
| Nettopaino: | 0.375 kg |
| Väri: | Valkoinen |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 10000 jaksoa |
| Liitännät - liittimet: | Yksittäinen liitin (ylä- tai alapuoli) 1...25 mm² jäykkäYksittäinen liitin (ylä- tai alapuoli) 1...16 mm² taipuisa |
| Johdon kuorintapituus: | 14 mm ylä- tai alaliitännälle |
| Kiristysmomentti: | 2 N.m ylä- tai alapuolelta |
| Maavuotosuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | IC60 |
| Markkinasegmentti: | Pieni kaupallinen |
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaanIP20 standardin EN 60529 mukaan |
|---|---|
| Likaantumisaste: | 3 standardin EN 60947-2 mukaan3 standardin IEC 60947-2 mukaan |
| Ylijänniteluokka: | IV |
| Trooppistaminen: | 2 standardin IEC 60068-1 mukaan |
| Suhteellinen kosteus: | 95 % 55 °C:ssa |
| Käyttökorkeus: | 0...2000 m |
| Ympäristön ilman lämpötila käytön aikana: | -35...70 °C |
| Ympäristön ilman lämpötila varastoinnin aikana: | -40...85 °C |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| Pakkausyksikön tyyppi 1: | PCEn pakkausyksiköiden määrä 1 |
| EAN-koodi: | 3606480079979 |
|---|
