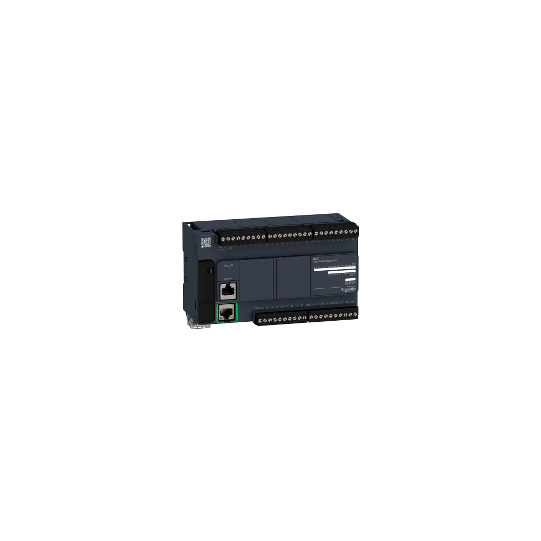

Modicon M221, 40 I/O -relekontrolleri, Ethernet+sarjaportti, 100/240 V AC - TM221CE40R
SKU: TM221CE40R_
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Modicon M221, 40 I/O -relekontrolleri, Ethernet+sarjaportti, 100/240 V AC - TM221CE40R
KUVAUS
| Tuotesarja: | Modicon M221 |
|---|---|
| Tuotteen toiminto: | Logiikkaohjain |
| [Us] syöttöjännite: | 100...240 V AC |
| Digitaalitulojen määrä: | 24 digitaalituloa IEC 61131-2 tyypin 1 mukaisesti |
| Analogisten tulojen määrä: | 2 tuloalue: 0...10 V |
| Digitaalilähdön tyyppi: | Rele normaalisti auki |
| Digitaalilähtöjen määrä: | 16 relettä |
| Digitaalilähdön jännite: | 5...250 V AC5...125 V DC |
| Digitaalilähdön virta: | 2 A |
| Tuotesarja: | Modicon M221 |
|---|---|
| Tuotteen toiminto: | Logiikkaohjain |
| [Us] syöttöjännite: | 100...240 V AC |
| Digitaalitulojen määrä: | 24 digitaalituloa IEC 61131-2 tyypin 1 mukaisesti |
| Analogisten tulojen määrä: | 2 tuloalue: 0...10 V |
| Digitaalilähdön tyyppi: | Rele normaalisti auki |
| Digitaalilähtöjen määrä: | 16 relettä |
| Digitaalilähdön jännite: | 5...250 V AC5...125 V DC |
| Digitaalilähdön virta: | 2 A |
| Diskreettien I/O-lukumäärä: | 40I/O-laajennusmoduulien määrä |
| Yksityiskohtaiset ominaisuudetDiskreettien I/O-lukumäärä: | 40I/O-laajennusmoduulien määrä |
| Tuotesarja: | Modicon M221 |
|---|---|
| Tuotteen toiminto: | Logiikkaohjain |
| [Us] syöttöjännite: | 100...240 V AC |
| Digitaalitulojen määrä: | 24 digitaalituloa IEC 61131-2 tyypin 1 mukaisesti |
| Analogisten tulojen määrä: | 2 tuloalue: 0...10 V |
| Digitaalilähdön tyyppi: | Rele normaalisti auki |
| Digitaalilähtöjen määrä: | 16 relettä |
| Digitaalilähdön jännite: | 5...250 V AC5...125 V DC |
| Digitaalilähdön virta: | 2 A |
| Diskreettien I/O-lukumäärä: | 40 |
| I/O-laajennusmoduulien määrä: | |
| Syöttöjännitteen rajat: | 85...264 V |
| Verkon taajuus: | 50/60 Hz |
| Käynnistysvirta: | |
| Tehonkulutus VA: | |
| Virtalähdemoduulin lähtövirta: | 0.24 A 24 V:lla laajennusväylälle0.52 A 5 V:lla laajennusväylälle |
| Digitaalinen tulologiikka: | PNP tai NPN (positiivinen/negatiivinen) |
| Digitaalitulojen jännite: | 24 V |
| Digitaalitulojännitteen tyyppi: | DC |
| Analogiatulojen resoluutio: | 10 bittiä |
| Vähiten merkittävän bitin arvo: | 10 mV |
| Muunnosnopeus: | 1ms per kanava + 1 ohjainjakso analogiatuloa kohden |
| Sallittu tulojen ylikuormitus: | +/- 13 V DC analogiatulolle jatkuvasti+/- 30 V DC analogiatulolle enintään 5 minuuttia |
| Tila 1 jännite taattu: | >= 15 V tulolle |
| Tila 1 virta taattu: | >= 4.2 mA digitaalitulolle>= 2.6 mA nopealle tulolle |
| Tila 0 jännite taattu: | |
| Tila 0 virta taattu: | |
| Digitaalitulon virta: | 5 mA nopealle tulolle7 mA digitaalitulolle |
| Tuloimpedanssi: | 4.9 kOhm nopealle tulolle100 kOhm analogiatulolle3.4 kOhm digitaalitulolle |
| Vasteaika: | 100 µs poiskytkentä muille terminaaleille5 µs poiskytkentä nopealle I0, I1, I6, I7 terminaalille35 µs päällekytkentä muille terminaaleille5 µs päällekytkentä nopealle I0, I1, I6, I7 terminaalille10 ms poiskytkentä lähdölle10 ms päällekytkentä lähdölle35 µs poiskytkentä I2...I5 terminaalille |
| Konfiguroitava suodatuksen aika: | 12 ms tulolle3 ms tulolle0 ms tulolle |
| Lähtöjännitteen rajat: | 277 V AC125 V DC |
| Virta yhteisessä lähdössä: | 7 A |
| Absoluuttinen tarkkuusvirhe: | +/- 1 % täysi asteikko analogiatulolle |
| Sähköinen käyttöikä: | Induktiivinen (L/R = 7 ms) DC-13, 24 V/ 7.2 W |
| Kytkentätaajuus: | 20 kytkentää / minuutti maksimikuormalla |
| Mekaaninen käyttöikä: | >= 20000000 sykliä relelähdölle |
| Minimikuorma: | 1 mA 5 V DC:llä relelähdölle |
| Suojaustyyppi: | Ilman suojaa 5 A:lla |
| Nollausaika: | 1 s |
| Muistikapasiteetti: | 256 kB sisäisille RAM-muuttujille256 kB käyttäjän sovellus- ja datamuistille 10000 ohjeella |
| Tallennetut tiedot: | 256 kB sisäinen flash-muisti sovelluksen ja datan varmuuskopiointiin |
| Tietojen tallennuslaitteet: | 2 GB SD-kortti valinnainen |
| Akun tyyppi: | BR2032 litium ei-ladattava, akun käyttöikä: 4 vuotta |
| Varmuuskopiointiaika: | 1 vuosi 25 °C:ssa virtakatkon jälkeen |
| Suoritusaika K-ohjeella: | 0.3 ms tapahtuma- ja jaksolliselle tehtävälle |
| Suoritusaika ohjeella: | 0.2 µs Boolen |
| Tarkka aika tapahtumatehtävälle: | 60 µs vasteaika |
| Max. artikkelialueen koko: | 512 %M muistibittiä8000 %MW muistisanoja512 %KW vakiotermejä255 %TM ajastimia255 %C laskureita |
| Aikaleima: | Kyllä |
| Kellon poikkeama: | |
| Säätösilmukka: | Säädettävä PID-säädin jopa 14 samanaikaiseen silmukkaan |
| Laskurituloja: | 4 nopea tulo (nopealaskuri) (laskentataajuus: 100 kHz), laskentakyky: 32 bittiä |
| Ohjaussignaalin tyyppi: | A/BPulssi/ohjeYksivaiheinen |
| Integroitu liitännän tyyppi: | Ethernet RJ45-liittimelläEristämätön sarjaliitäntä "serial 1" RJ45-liittimellä ja RS232/RS485-liitännälläUSB-portti mini B USB 2.0 -liittimellä |
| Virtalähde: | Sarjaliitäntä 5 V 200 mA |
| Siirtonopeus: | 480 Mbit/s - tiedonsiirtoprotokolla: USB1,2...115,2 kbit/s (oletus 115,2 kbit/s) 3 m väylän pituudelle - tiedonsiirtoprotokolla: RS2321,2...115,2 kbit/s (oletus 115,2 kbit/s) 15 m väylän pituudelle - tiedonsiirtoprotokolla: RS485 |
| Tiedonsiirtoprotokolla: | |
| Ethernet-portti: | 10BASE-T/100BASE-TX 1 portti 100 m kuparikaapelilla |
| Viestintäpalvelu: | DHCP-asiakasEthernet/IP-adapteriModbus TCP -palvelinModbus TCP -asiakasModbus TCP -asiakaslaite |
| Paikallinen merkinanto: | Keltainen Ethernet-verkkoyhteys linkille (linkin tila)Vihreä Ethernet-verkon aktiivisuus ACT:lle1 vihreä LED sarjalinjalle1 LED per kanava vihreä I/O-tilalle1 punainen LED BAT:lle1 vihreä LED SD-kortin käytölle1 punainen LED moduulin virheelle (ERR)1 vihreä LED RUN:lle1 vihreä LED PWR:lle |
| Sähköliitäntä: | Mini B USB 2.0 -liitin ohjelmointiliittimelleLiitin, 4 liitintä analogiatuloilleRuuviliitäntä, 3 liitintä 24 V DC virtalähdettä vartenIrrotettava ruuviliitin lähdöilleIrrotettava ruuviliitin tuloille |
| Kaapelin pituus: | |
| Eristys: | 2300 V AC syötön ja anturin virtalähteen välillä500 V AC Ethernet-liittimen ja sisäisen logiikan välillä2300 V AC lähdön ja sisäisen logiikan välillä500 V AC anturin virtalähteen ja sisäisen logiikan välillä2300 V AC syötön ja sisäisen logiikan välillä1500 V AC lähdön ja maan välillä500 V AC tulon ja maan välillä500 V AC anturin virtalähteen ja maan välillä1500 V AC syötön ja maan välilläEristämätön analogiatulojen välilläEristämätön analogiatulojen ja sisäisen logiikan välillä500 V AC tulon ja lähdön välillä |
| Merkinnät: | CE |
| Anturin virtalähde: | 24 V DC 250 mA ohjaimesta |
| Asennustuki: | Levy tai paneeli kiinnityssarjallaKiskotyyppi TH35-7.5 IEC 60715 -standardin mukaisestiKiskotyyppi TH35-15 IEC 60715 -standardin mukaisesti |
| Korkeus: | 70 mm |
| Syvyys: | 70 mm |
| Leveys: | 160 mm |
| Paino: | 0.456 kg |
| Ympäristöstatus: | Green Premium -tuote |
| RoHS (päivämääräkoodi: vuosi/viikko): | Yhteensopiva - alkaen 1415 - Schneiderin sähköinen vaatimustenmukaisuusvakuutus Schneider Electricin vaatimustenmukaisuusvakuutus |
| REACh: | Viite sisältää SVHC-aineita yli raja-arvon Katso lisätietoja CaP:sta |
| Tuotteen ympäristöprofiili: | Saatavilla Lataa Tuotteen ympäristöprofiili |
| Tuotteen käyttöiän lopun ohjeet: | Saatavilla Lataa Käyttöiän lopun käsikirja |
| Ympäristöstatus: | Green Premium -tuoteRoHS (päivämääräkoodi: vuosi/viikko) |
| YmpäristöominaisuudetYmpäristöstatus: | Green Premium -tuoteRoHS (päivämääräkoodi: vuosi/viikko) |
| EAN-koodi: | 3606480648793 |
|---|---|
| Konteksti: | Modicon M221 -logiikkaohjaimet on suunniteltu yksinkertaisiin, kommunikoiviin automaatioarkkitehtuureihin. M221-ohjaimissa on Ethernet-portti, joka helpottaa niiden integrointia automaatioarkkitehtuureihin sekä koneiden etähallintaa ja -huoltoa älypuhelin-, tabletti- ja PC-sovellusten kautta. M221-ohjaimet mahdollistavat automaatiokaappien ja -koteloiden koon optimoinnin niiden pienen koon ansiosta. Niitä on saatavana kahdessa muodossa:
M221-ohjainten sisäänrakennettujen toimintojen rikkaus minimoi koneen kustannukset:
M221-ohjaimet ovat osa MachineStruxure The Next Generation -sarjaa, kuten myös M241- ja M251-ohjaimet. |
