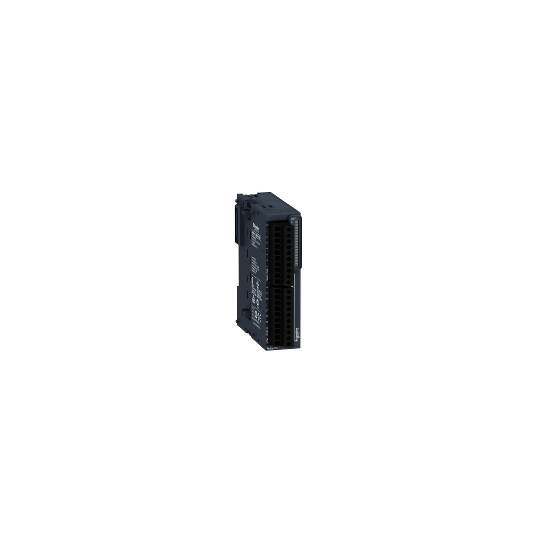

Modicon TM3 - 16 relelähtöä (ruuviliitin) 24Vdc - TM3DQ16R
SKU: TM3DQ16R
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Modicon TM3 - 16 relelähtöä (ruuviliitin) 24Vdc - TM3DQ16R
KUVAUS
| Tuotevalikoima: | Modicon TM3 |
|---|---|
| Tuotteen tai komponentin tyyppi: | Diskreetti lähtömoduuli |
| Yhteensopivuus tuotevalikoiman kanssa: | Modicon M241Modicon M251Modicon M221Modicon M262 |
| Diskreetti lähdön tyyppi: | Rele, normaalisti auki |
| Diskreettien lähtöjen määrä: | 16 |
| Diskreetti lähtölogiikka: | Positiivinen tai negatiivinen |
| Diskreetti lähtöjännite: | 240 V AC relelähdölle30 V DC relelähdölle |
| Diskreetti lähtövirta: | 2000 mA relelähdölle |
| Diskreettien I/O-liitäntöjen määrä: | 16 |
|---|---|
| Virrankulutus: | 0 mA @ 24 V DC väyläliitännän kautta (pois päältä)75 mA @ 24 V DC väyläliitännän kautta (päällä) |
| Vasteaika: | 10 ms (kytkeytyminen päälle)5 ms (kytkeytyminen pois päältä) |
| Mekaaninen kestävyys: | 20000000 jaksoa |
| Minimikuorma: | 10 mA 5 V DC relelähdölle |
| Paikallinen merkinanto: | 1 LED per kanava (vihreä) lähtöjen tilaa varten |
| Sähköliitäntä: | 10 x 1,5 mm² irrotettava ruuviliitinlohko, 3,81 mm jaolla lähtöjä varten |
| Suurin kaapelietäisyys laitteiden välillä: | Suojaamaton kaapeli: |
| Eristys: | Lähdön ja sisäisen logiikan välillä 2300 V ACLähtöjen välillä 750 V ACLähtöryhmien välillä 1500 V AC |
| Merkinnät: | CE |
| Kiinnitystuki: | Urakiinnitystyyppi TH35-15, standardin IEC 60715 mukainenUrakiinnitystyyppi TH35-7.5, standardin IEC 60715 mukainen levy tai paneeli kiinnityssarjalla |
| Korkeus: | 90 mm |
| Syvyys: | 84.6 mm |
| Leveys: | 27.4 mm |
| Nettopaino: | 0.145 kg |
| Standardit: | EN/IEC 61010-2-201EN/IEC 61131-2 |
|---|---|
| Tuotteen sertifioinnit: | C-TickcULus |
| Sähköstaattisen purkauksen kesto: | 8 kV ilmassa standardin EN/IEC 61000-4-2 mukaan4 kV kosketuksessa standardin EN/IEC 61000-4-2 mukaan |
| Sähkömagneettisten kenttien kesto: | 10 V/m 80 MHz...1 GHz standardin EN/IEC 61000-4-3 mukaan3 V/m 1.4 GHz...2 GHz standardin EN/IEC 61000-4-3 mukaan1 V/m 2 GHz...3 GHz standardin EN/IEC 61000-4-3 mukaan |
| Magneettikenttien kesto: | 30 A/m 50/60 Hz standardin EN/IEC 61000-4-8 mukaan |
| Nopeiden transienttien kesto: | 2 kV relelähdölle standardin EN/IEC 61000-4-4 mukaan |
| Ylijännitteen kesto: | 1 kV I/O-yhteismoodi standardin EN/IEC 61000-4-5 DC mukaan |
| Johdettujen häiriöiden kesto: | 10 V 0.15...80 MHz standardin EN/IEC 61000-4-6 mukaan3 V pistetaajuus (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) merenkulkustandardien (LR, ABS, DNV, GL) mukaan |
| Sähkömagneettinen säteily: | Säteilevät emissiot - testitaso: 40 dB?V/m QP luokka A (10 m) @ 30...230 MHz standardin EN/IEC 55011 mukaanSäteilevät emissiot - testitaso: 47 dB?V/m QP luokka A (10 m) @ 230...1000 MHz standardin EN/IEC 55011 mukaan |
| Ympäristön ilman lämpötila käytössä: | -10...35 °C pystyasennus-10...55 °C vaaka-asennus |
| Ympäristön ilman lämpötila varastoinnissa: | -25...70 °C |
| Suhteellinen kosteus: | 10...95 %, tiivistymätön (käytössä)10...95 %, tiivistymätön (varastoinnissa) |
| IP-suojausluokka: | IP20 suojakannen ollessa paikallaan |
| Saastumisaste: | 2 |
| Käyttökorkeus: | 0...2000 m |
| Varastointikorkeus: | 0...3000 m |
| Värinänkestävyys: | 3.5 mm @ 5...8.4 Hz DIN-kiskolla3 gn @ 8.4...150 Hz DIN-kiskolla3.5 mm @ 5...8.4 Hz paneelissa3 gn @ 8.4...150 Hz paneelissa |
| Iskunkestävyys: | 15 gn 11 ms ajan |
| Kestävän kehityksen tarjoustila: | Green Premium -tuoteREACh-asetus |
| Pakkauksen 1 yksikkötyyppi: | PCEYksiköiden lukumäärä pakkauksessa 1 |
| EAN-koodi: | 3606480611445 |
|---|
