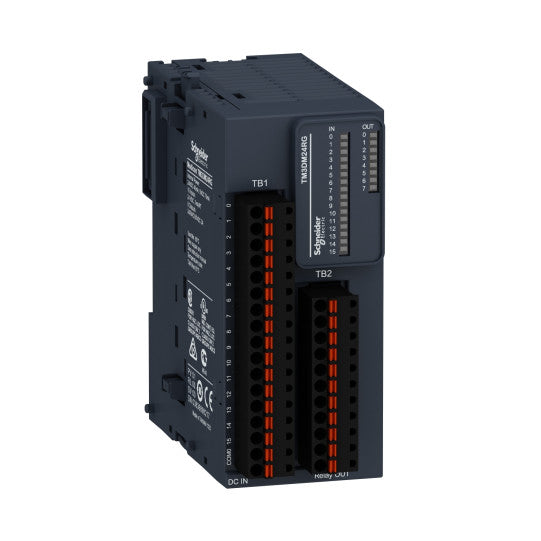

Modicon TM3 - 24 I/O (16 tuloa, 8 relelähtöä, jousiliitin) 24VDC - TM3DM24RG
SKU: TM3DM24RG
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Modicon TM3 - 24 I/O (16 tuloa, 8 relelähtöä, jousiliitin) 24VDC - TM3DM24RG
KUVAUS
| Tuotevalikoima: | Modicon TM3 |
|---|---|
| Tuote tai komponenttityyppi: | Diskreetti I/O-moduuli |
| Yhteensopivuus: | Modicon M241Modicon M251Modicon M221Modicon M262 |
| Diskreettien tulojen määrä: | 16 IEC 61131-2 tyyppi 1 -standardin mukaiselle tulolle |
| Diskreettitulologiikka: | Nielu tai lähde (positiivinen/negatiivinen) |
| Diskreettitulo jännite: | 24 V |
| Diskreettitulo virta: | 7 mA tulolle |
| Diskreettilähdön tyyppi: | Releen normaali avoin |
| Diskreettilähtöjen määrä: | 8 |
| Diskreettilähtölogiikka: | Positiivinen tai negatiivinen |
| Diskreettilähtöjännite: | 24 V DC relelähdölle240 V AC relelähdölle |
| Diskreettilähtövirta: | 2000 mA relelähdölle |
| Diskreettien I/O-liitäntöjen määrä: | 24 |
|---|---|
| Virrankulutus: | 5 mA 5 V DC -väyläliittimen kautta (tilassa pois päältä)0 mA 24 V DC -väyläliittimen kautta (tilassa päällä)0 mA 24 V DC -väyläliittimen kautta (tilassa pois päältä)65 mA 5 V DC -väyläliittimen kautta (tilassa päällä) |
| Diskreettitulojännitteen tyyppi: | DC |
| Jännite tila 1 taattu: | 15...28.8 V tulolle |
| Virta tila 1 taattu: | >= 2.5 mA (tulo) |
| Jännite tila 0 taattu: | 0...5 V tulolle |
| Virta tila 0 taattu: | |
| Tuloimpedanssi: | 3.4 kOhm |
| Vasteaika: | 4 ms (päälle kytkeytyminen)4 ms (pois kytkeytyminen) |
| Maksimivirta per lähtö yhteinen: | 7 A |
| Mekaaninen kestävyys: | 20000000 sykliä |
| Minimikuorma: | 10 mA 5 V DC relelähdölle |
| Paikallinen merkinanto: | 1 LED per kanava (vihreä) I/O-tilan osoittamiseen |
| Sähköliitäntä: | 17 x 1,5 mm² irrotettava jousiliitinlohko, 3,81 mm jaolla tuloille11 x 1,5 mm² irrotettava jousiliitinlohko, 3,81 mm jaolla lähdöille |
| Kaapelin enimmäisetäisyys laitteiden välillä: | Suojaamaton kaapeli: |
| Eristys: | Tulon ja sisäisen logiikan välillä 500 V ACSuojaamaton tulojen välilläTulosryhmien ja lähtöryhmien välillä 1500 V ACSähköliitännän välillä 750 V ACUlosoton ja sisäisen logiikan välillä 500 V ACSähköliitännän ulosottojen välillä |
| Merkintä: | CE |
| Asennustuki: | TH35-15-tyyppinen haturaide standardin IEC 60715 mukaisestiTH35-7.5-tyyppinen haturaide standardin IEC 60715 mukaisesti levy tai paneeli kiinnityssarjalla |
| Korkeus: | 90 mm |
| Syvyys: | 84.6 mm |
| Leveys: | 42.9 mm |
| Standardit: | EN/IEC 61131-2EN/IEC 61010-2-201 |
|---|---|
| Tuotesertifikaatit: | C-TickcULus |
| Sähköstaattisen purkauksen kestävyys: | 8 kV ilmassa standardin EN/IEC 61000-4-2 mukaisesti4 kV kosketuksessa standardin EN/IEC 61000-4-2 mukaisesti |
| Sähkömagneettisten kenttien kestävyys: | 10 V/m 80 MHz...1 GHz standardin EN/IEC 61000-4-3 mukaisesti3 V/m 1.4 GHz...2 GHz standardin EN/IEC 61000-4-3 mukaisesti1 V/m 2 GHz...3 GHz standardin EN/IEC 61000-4-3 mukaisesti |
| Magneettikenttien kestävyys: | 30 A/m 50/60 Hz standardin EN/IEC 61000-4-8 mukaisesti |
| Nopeiden transienttien kestävyys: | 1 kV I/O:lle standardin EN/IEC 61000-4-4 mukaisesti2 kV relelähdölle standardin EN/IEC 61000-4-4 mukaisesti |
| Ylijännitesuoja: | 2 kV lähdön yhteismoodi standardin EN/IEC 61000-4-5 mukaisesti1 kV tulon yhteismoodi standardin EN/IEC 61000-4-5 mukaisesti |
| Johdettujen häiriöiden kestävyys: | 10 V 0,15...80 MHz standardin EN/IEC 61000-4-6 mukaisesti3 V pistetaajuus (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) Marine-standardin (LR, ABS, DNV, GL) mukaisesti |
| Sähkömagneettinen säteily: | Säteilypäästöt - testitaso: 40 dB?V/m QP luokka A (10 m) 30...230 MHz standardin EN/IEC 55011 mukaisestiSäteilypäästöt - testitaso: 47 dB?V/m QP luokka A (10 m) 230...1000 MHz standardin EN/IEC 55011 mukaisesti |
| Ympäristön käyttölämpötila: | -10...35 °C pystyasennuksessa-10...55 °C vaakasuorassa asennuksessa |
| Ympäristön säilytyslämpötila: | -25...70 °C |
| Suhteellinen kosteus: | 10...95 %, ei tiivistymistä (käytössä)10...95 %, ei tiivistymistä (varastoinnissa) |
| IP-suojausluokka: | IP20 suojakansi paikallaan |
| Saasteaste: | 2 |
| Käyttökorkeus: | 0...2000 m |
| Varastointikorkeus: | 0...3000 m |
| Tärinänkestävyys: | 3,5 mm 5...8,4 Hz DIN-kiskolla3 gn 8,4...150 Hz DIN-kiskolla3,5 mm 5...8,4 Hz paneelissa3 gn 8,4...150 Hz paneelissa |
| Iskunkestävyys: | 15 gn 11 ms ajan |
| Kestävän kehityksen tarjousstatus: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480611551 |
|---|
