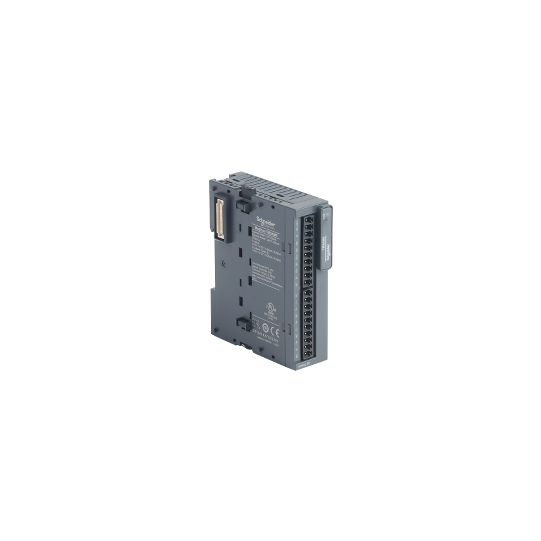

Modicon TM3 - 4 analogiatuloa, 2 analogialähtöä (ruuviliittimet) 24Vdc - TM3AM6
SKU: TM3AM6
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Modicon TM3 - 4 analogiatuloa, 2 analogialähtöä (ruuviliittimet) 24Vdc - TM3AM6
KUVAUS
| Tuotevalikoima: | Modicon TM3 |
|---|---|
| Tuotteen tai komponentin tyyppi: | Analoginen tulo-/lähtömoduuli |
| Sarjan yhteensopivuus: | Modicon M221Modicon M241Modicon M251Modicon M262 |
| Analogiatulojen määrä: | 4 |
| Analogiatulon tyyppi: | virta 4...20 mA virta 0...20 mA jännite 0...10 V jännite - 10...10 V |
| Analogialähtöjen määrä: | 2 |
| Analogialähdön tyyppi: | Virta: 4...20 mAVirta: 0...20 mAJännite: 0...10 VJännite: - 10...10 V |
| Analogiatulon tarkkuus: | 12 bittiä11 bittiä + merkki |
|---|---|
| Sallittu jatkuva ylikuormitus: | 13 V, analogiatulon tyyppi: jännite40 mA, analogiatulon tyyppi: virta |
| Tulon impedanssi: | >= 1 MOhm jännite |
| Analogialähdön tarkkuus: | 12 bittiä11 bittiä + merkki |
| LSB-arvo: | 2,44 mV 0...10 V jännite4,88 mV - 10...10 V jännite4,88 µA 0...20 mA virta3,91 µA 4...20 mA virta |
| Kuorman tyyppi: | Resistive |
| Resistiivinen kuormitusimpedanssi: | 1 kOhm jännite300 Ohm virta |
| Vakaudenaika: | 1 ms |
| Muunnosnopeus: | 1 ms + 1 ms per kanava + 1 ohjaimen syklin aika |
| Näytteenottoaika: | 1 ms10 ms |
| Absoluuttinen tarkkuusvirhe: | +/- 1 % koko mitta-alueesta+/- 0,2 % koko mitta-alueesta 25 °C:ssa |
| Lämpötilaryömy: | +/- 0,01 %FS/°C |
| Toistotarkkuus: | +/-0,5 %FS tuloille+/-0,5 %FS lähdöille |
| Epälineaarisuus: | +/- 0,2 %FS |
| Lähdön aaltoilu: | 20 mV |
| Ristiinkytkentä: | |
| [Us] nimellissyöttöjännite: | 24 V DC |
| Syöttöjännitteen rajat: | 20,4...28,8 V |
| Kaapelin tyyppi: | Kierretty suojattu parikaapeli |
| Virrankulutus: | 45 mA 5 V DC:llä väyläliittimen kautta ilman kuormitusta55 mA 5 V DC:llä väyläliittimen kautta täydellä kuormituksella55 mA 24 V DC:llä ulkoisen virtalähteen kautta ilman kuormitusta100 mA 24 V DC:llä ulkoisen virtalähteen kautta täydellä kuormituksella |
| Paikallinen merkinanto: | 1 LED (vihreä) virralle |
| Sähköliitäntä: | 10 x 1,5 mm² irrotettava ruuviliitinlohko, jako 3,81 mm tuloille10 x 1,5 mm² irrotettava ruuviliitinlohko, jako 3,81 mm tuloille, lähdöille ja syötölle |
| Eristys: | Tulon ja syötön välillä 1500 V AC:lläTulon ja sisäisen logiikan välillä 500 V AC:lläLähdön ja syötön välillä 1500 V AC:lläLähdön ja sisäisen logiikan välillä 500 V AC:llä |
| Merkintä: | CE |
| Ylijännitteenkesto: | 1 kV virtalähde yhteismuoto EN/IEC 61000-4-50,5 kV virtalähde eromuoto EN/IEC 61000-4-51 kV I/O yhteismuoto EN/IEC 61000-4-50,5 kV I/O eromuoto EN/IEC 61000-4-5 |
| Asennustuki: | TH35-15-tyyppinen hatuprofiilikisko standardin IEC 60715 mukaisestiTH35-7.5-tyyppinen hatuprofiilikisko standardin IEC 60715 mukaisesti levy tai paneeli kiinnityssarjalla |
| Korkeus: | 90 mm |
| Syvyys: | 70 mm |
| Leveys: | 23,6 mm |
| Nettopaino: | 0,11 kg |
| Standardit: | EN/IEC 61131-2 |
|---|---|
| Tuotesertifikaatit: | CEUKCARCMEACcULuscULus HazLoc |
| Sähköstaattisen purkauksen kestävyys: | 8 kV ilmassa standardin EN/IEC 61000-4-2 mukaan4 kV kontaktilla standardin EN/IEC 61000-4-2 mukaan |
| Sähkömagneettisten kenttien kestävyys: | 10 V/m 80 MHz...1 GHz standardin EN/IEC 61000-4-3 mukaan3 V/m 1,4 GHz...2 GHz standardin EN/IEC 61000-4-3 mukaan1 V/m 2 GHz...3 GHz standardin EN/IEC 61000-4-3 mukaan |
| Magneettikenttien kestävyys: | 30 A/m standardin EN/IEC 61000-4-8 mukaan |
| Nopeiden transienttien kestävyys: | 1 kV (I/O) standardin EN/IEC 61000-4-4 mukaan |
| Johtuvien häiriöiden kestävyys: | 10 V 0,15...80 MHz standardin EN/IEC 61000-4-6 mukaan3 V spot-taajuus (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) Marine-spesifikaation (LR, ABS, DNV, GL) mukaan |
| Sähkömagneettinen säteily: | Säteilevät päästöt – testitaso: 40 dBµV/m QP luokka A (10 m) 30...230 MHz standardin EN/IEC 55011 mukaanSäteilevät päästöt – testitaso: 47 dBµV/m QP luokka A (10 m) 230...1000 MHz standardin EN/IEC 55011 mukaan |
| Kestävyys lyhytaikaisia katkoja vastaan: | 10 ms |
| Ympäristön ilman käyttölämpötila: | -10...55 °C vaakasuora asennus-10...35 °C pystysuora asennus |
| Ympäristön ilman varastointilämpötila: | -25...70 °C |
| Suhteellinen kosteus: | 10...95 %, tiivistymätön (käytössä)10...95 %, tiivistymätön (varastoinnissa) |
| IP-suojausluokka: | IP20 |
| Saasteaste: | 2 |
| Käyttökorkeus: | 0...2000 m |
| Varastointikorkeus: | 0...3000 m |
| Tärinänkestävyys: | 3,5 mm 5...8,4 Hz DIN-kiskolla3 gn 8,4...150 Hz DIN-kiskolla |
| Iskunkestävyys: | 15 gn 11 ms |
| Kestävä tarjousstatus: | Green Premium -tuoteREACh-asetus |
| Pakkauksen yksikkötyyppi 1: | PCEn yksiköiden määrä pakkauksessa 1 |
| EAN-koodi: | 3606480648946 |
|---|
