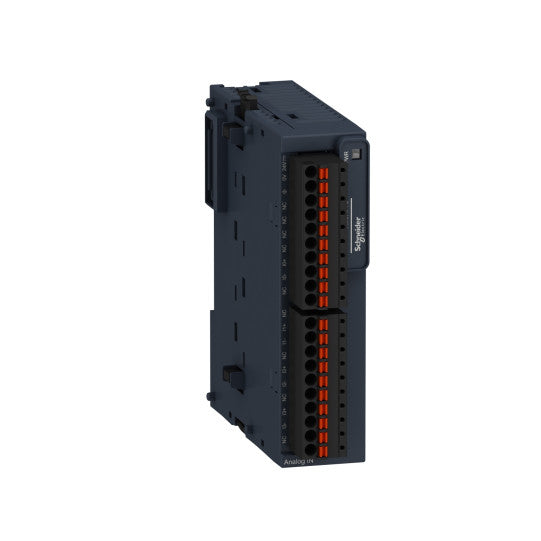

Modicon TM3 - 4 analogiatuloa (jousiliitin) 24Vdc - TM3AI4G
SKU: TM3AI4G
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Modicon TM3 - 4 analogiatuloa (jousiliitin) 24Vdc - TM3AI4G
KUVAUS
| Tuotevalikoima: | Modicon TM3 |
|---|---|
| Tuotteen tai komponentin tyyppi: | Analoginen tulomoduuli |
| Alueyhteensopivuus: | Modicon M221Modicon M241Modicon M251Modicon M262 |
| Analogiatulojen määrä: | 4 |
| Analogiatulon tyyppi: | virta 4...20 mA virta 0...20 mA jännite 0...10 V jännite - 10...10 V |
| Analogiatulon resoluutio: | 12 bittiä11 bittiä + etumerkki |
|---|---|
| Sallittu jatkuva ylikuormitus: | 13 V, analogiatulon tyyppi: jännite40 mA, analogiatulon tyyppi: virta |
| Tulon impedanssi: | >= 1 MOhm jännite |
| LSB arvo: | 2,44 mV 0...10 Vjännite4,88 mV - 10...10 Vjännite4,88 µA 0...20 mAvirta3,91 µA 4...20 mAvirta |
| Muunnosnopeus: | 1 ms + 1 ms per kanava + 1 ohjaimen sykliaika |
| Näytteenoton kesto: | 1 ms |
| Absoluuttinen tarkkuusvirhe: | +/- 0,1 % koko alueesta 25 °C:ssa+/- 1 % koko alueesta |
| Lämpötilaryöminät: | +/- 0,006 %FS/°C |
| Toiston tarkkuus: | +/-0,5 %FS |
| Epälineaarisuus: | +/- 0,01 %FS |
| Ristiinkytkeytyminen: | |
| [Us] nimellissyöttöjännite: | 24 V DC |
| Syöttöjännitteen rajat: | 20,4...28,8 V |
| Kaapelityyppi: | Kierretty suojattu parikaapeli |
| Virrankulutus: | 35 mA 5 V DC:llä väyläliittimen kautta ilman kuormaa45 mA 5 V DC:llä väyläliittimen kautta täydellä kuormalla30 mA 24 V DC:llä ulkoisen syötön kautta |
| Paikallinen signaalitoiminto: | 1 LED (vihreä) virralle |
| Sähköliitäntä: | 10 x 1,5 mm² irrotettava jousiliitinlohko, 3,81 mm:n nousu sisääntuloille ja syötölle10 x 1,5 mm² irrotettava jousiliitinlohko, 3,81 mm:n nousu sisääntuloille |
| Eristys: | Tulon ja syötön välillä 1500 V AC:lläTulon ja sisäisen logiikan välillä 500 V AC:llä |
| Merkintä: | CE |
| Ylijännitteen kesto: | 1 kV virtalähde yhteismoodi, standardin EN/IEC 61000-4-5 mukainen0,5 kV virtalähde differentiaalimoodi, standardin EN/IEC 61000-4-5 mukainen1 kV tulo yhteismoodi, standardin EN/IEC 61000-4-5 mukainen |
| Asennustuki: | Hattutyypin TH35-15-kisko, IEC 60715 -standardin mukainenHattutyypin TH35-7.5-kisko, IEC 60715 -standardin mukainen levy tai paneeli kiinnityssarjan kanssa |
| Korkeus: | 90 mm |
| Syvyys: | 70 mm |
| Leveys: | 23,6 mm |
| Tuotteen paino: | 0,1 kg |
| Standardit: | EN/IEC 61010-2-201EN/IEC 61131-2 |
|---|---|
| Sähköstaattisen purkauksen kesto: | 8 kV ilmassa standardin EN/IEC 61000-4-2 mukaisesti4 kV kosketuksella standardin EN/IEC 61000-4-2 mukaisesti |
| Sähkömagneettisten kenttien kestävyys: | 10 V/m 80 MHz...1 GHz standardin EN/IEC 61000-4-3 mukaisesti3 V/m 1,4 GHz...2 GHz standardin EN/IEC 61000-4-3 mukaisesti1 V/m 2 GHz...3 GHz standardin EN/IEC 61000-4-3 mukaisesti |
| Magneettikenttien kestävyys: | 30 A/m standardin EN/IEC 61000-4-8 mukaisesti |
| Nopeiden transienttien kesto: | 1 kV (I/O) standardin EN/IEC 61000-4-4 mukaisesti |
| Johtuvien häiriöiden kesto: | 10 V 0,15...80 MHz standardin EN/IEC 61000-4-6 mukaisesti3 V pistetaajuus (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) merenkulkumääritysten (LR, ABS, DNV, GL) mukaisesti |
| Sähkömagneettinen emissio: | Säteilymittaukset - testitaso: 40 dB?V/m QP luokka A ( 10 m) 30...230 MHz standardin EN/IEC 55011 mukaisestiSäteilymittaukset - testitaso: 47 dB?V/m QP luokka A ( 10 m) 230...1000 MHz standardin EN/IEC 55011 mukaisesti |
| Immuniteetti mikrokatoille: | 10 ms |
| Ympäristön ilman lämpötila käytössä: | -10...55 °C vaakasuora asennus-10...35 °C pystysuora asennus |
| Ympäristön ilman lämpötila varastoinnissa: | -25...70 °C |
| Suhteellinen kosteus: | 10...95 %, tiivistymätön (käytössä)10...95 %, tiivistymätön (varastoinnissa) |
| IP-suojausluokka: | IP20 |
| Saasteaste: | 2 |
| Käyttökorkeus: | 0...2000 m |
| Varastointikorkeus: | 0...3000 m |
| Tärinänkestävyys: | 3,5 mm 5...8,4 Hz DIN-kiskolla3 gn 8,4...150 Hz DIN-kiskolla |
| Iskunkestävyys: | 15 gn 11 ms ajan |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480648915 |
|---|
