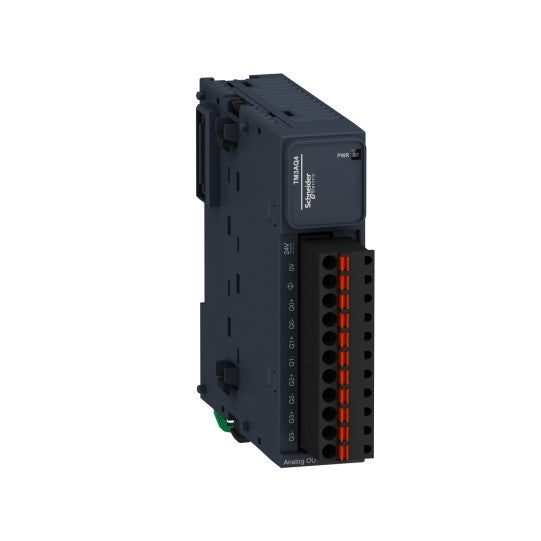

Modicon TM3 - 4 analogialähtöä (jousiliittimet) 24Vdc - TM3AQ4G
SKU: TM3AQ4G
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Modicon TM3 - 4 analogialähtöä (jousiliittimet) 24Vdc - TM3AQ4G
KUVAUS
| Tuotesarja: | Modicon TM3 |
|---|---|
| Tuotteen tai komponentin tyyppi: | Analogialähtömoduuli |
| Yhteensopivuus tuotevalikoimaan: | Modicon M221Modicon M241Modicon M251Modicon M262 |
| Analogialähtöjen lukumäärä: | 4 |
| Analogialähdön tyyppi: | Virta: 4...20 mAVirta: 0...20 mAJännite: 0...10 VJännite: - 10...10 V |
| Analogiatulon resoluutio: | 12 bittiä11 bittiä + merkki |
|---|---|
| Analogialähdön resoluutio: | 12 bittiä11 bittiä + merkki |
| LSB-arvo: | 2,44 mV 0...10 V jännite4,88 mV - 10...10 V jännite4,88 µA 0...20 mA virta3,91 µA 4...20 mA virta |
| Kuormitustyyppi: | Resistiivinen |
| Resistiivinen kuormitusimpedanssi: | 1 kOhm jännite300 Ohm virta |
| Stabilointiaika: | 1 ms |
| Muunnosnopeus: | 1 ms + 1 ms per kanava + 1 ohjaimen sykliaika |
| Absoluuttinen tarkkuusvirhe: | +/- 1 % täydestä mittakaavasta+/- 0,2 % täydestä mittakaavasta lämpötilassa 25 °C |
| Lämpötilavaihtelu: | +/- 0.01 %FS/°C |
| Toistettavuus: | +/- 0.4 %FS |
| Epälineaarisuus: | +/- 0.2 %FS |
| Lähdön aaltoilu: | 20 mV |
| Ylikuuluminen: | |
| [Us] nimellissyöttöjännite: | 24 V DC |
| Syöttöjännitteen rajat: | 20.4...28.8 V |
| Kaapelityyppi: | Kierretty suojattu parikaapeli |
| Virrankulutus: | 40 mA at 5 V DC väyläliittimen kautta ilman kuormaa50 mA at 5 V DC väyläliittimen kautta täydellä kuormalla50 mA at 24 V DC ulkoisen syötön kautta ilman kuormaa125 mA at 24 V DC ulkoisen syötön kautta täydellä kuormalla |
| Paikallinen merkinanto: | 1 LED (vihreä) PWR:lle |
| Sähköliitäntä: | 11 x 2,5 mm² irrotettava jousiliitinlohko 5,08 mm:n nousulla lähtöjä ja syöttöä varten |
| Eristys: | Lähdön ja syötön välillä 1500 V ACLähdön ja sisäisen logiikan välillä 500 V AC |
| Merkintä: | CE |
| Ylijännitteen kesto: | 1 kV virtalähteen yhteismoodi standardin EN/IEC 61000-4-5 mukaisesti0,5 kV virtalähteen differentiaalimoodi standardin EN/IEC 61000-4-5 mukaisesti1 kV lähdön yhteismoodi standardin EN/IEC 61000-4-5 mukaisesti |
| Asennustuki: | Hattukisko TH35-15 standardin IEC 60715 mukaisestiHattukisko TH35-7.5 standardin IEC 60715 mukaisesti levy tai paneeli kiinnityssarjalla |
| Korkeus: | 90 mm |
| Syvyys: | 70 mm |
| Leveys: | 23.6 mm |
| Tuotteen paino: | 0.1 kg |
| Standardit: | EN/IEC 61010-2-201EN/IEC 61131-2 |
|---|---|
| Kestävyys sähköstaattiselle purkaukselle: | 8 kV ilmassa standardin EN/IEC 61000-4-2 mukaisesti4 kV kosketuksessa standardin EN/IEC 61000-4-2 mukaisesti |
| Kestävyys sähkömagneettisille kentille: | 10 V/m 80 MHz...1 GHz standardin EN/IEC 61000-4-3 mukaisesti3 V/m 1.4 GHz...2 GHz standardin EN/IEC 61000-4-3 mukaisesti1 V/m 2 GHz...3 GHz standardin EN/IEC 61000-4-3 mukaisesti |
| Kestävyys magneettikentille: | 30 A/m standardin EN/IEC 61000-4-8 mukaisesti |
| Kestävyys nopeille transienteille: | 1 kV (I/O) standardin EN/IEC 61000-4-4 mukaisesti |
| Kestävyys johdetuille häiriöille: | 10 V 0.15...80 MHz standardin EN/IEC 61000-4-6 mukaisesti3 V pistetaajuus (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) Marine-spesifikaation (LR, ABS, DNV, GL) mukaisesti |
| Sähkömagneettiset emissiot: | Säteilypäästöt - testitaso: 40 dB?V/m QP luokka A ( 10 m) taajuudella 30...230 MHz standardin EN/IEC 55011 mukaisestiSäteilypäästöt - testitaso: 47 dB?V/m QP luokka A ( 10 m) taajuudella 230...1000 MHz standardin EN/IEC 55011 mukaisesti |
| Mikrokatkosten sietokyky: | 10 ms |
| Ympäröivän ilman lämpötila käytössä: | -10...55 °C vaaka-asennus-10...35 °C pystyasennus |
| Ympäröivän ilman lämpötila varastoinnissa: | -25...70 °C |
| Suhteellinen kosteus: | 10...95 %, tiivistymätön (käytössä)10...95 %, tiivistymätön (varastoinnissa) |
| IP-suojausluokka: | IP20 |
| Saasteaste: | 2 |
| Käyttökorkeus: | 0...2000 m |
| Varastointikorkeus: | 0...3000 m |
| Tärinänkestävyys: | 3,5 mm nopeudella 5...8,4 Hz DIN-kiskolla3 gn nopeudella 8,4...150 Hz DIN-kiskolla |
| Iskunkestävyys: | 15 gn 11 ms |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480648991 |
|---|
