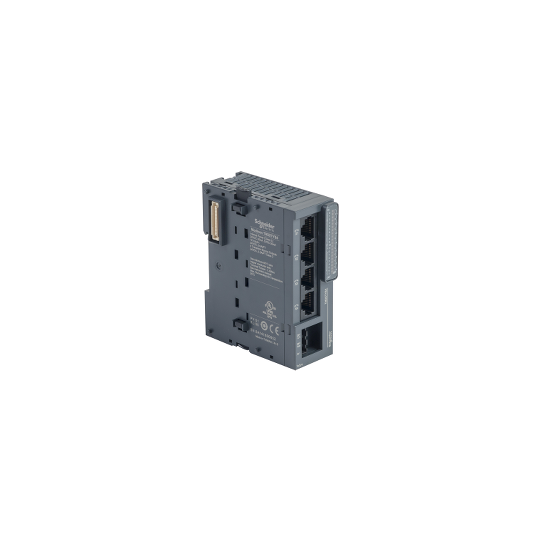

Modicon TM3 - 4 Tesys-moottorin liitäntä - TM3XTYS4
SKU: TM3XTYS4
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Modicon TM3 - 4 Tesys-moottorin liitäntä - TM3XTYS4
KUVAUS
| Tuotevalikoima: | Modicon TM3 |
|---|---|
| Tuote tai komponenttityyppi: | Rinnakkaisliitäntämoduuli |
| Tuotteen erityissovellus: | TeSys U |
| Yhteensopivuus tuoteperheen kanssa: | Modicon M221Modicon M251Modicon M241Modicon M262 |
| [Us] nimellissyöttöjännite: | 24 V DC ulkoisella syötöllä (- 15...20 %) |
| Tulokanavien lukumäärä: | 12 |
| Lähtökanavien lukumäärä: | 8 |
| Virrankulutus: | 5 mA, 5 V DC, väyläliittimen kautta, tila päällä35 mA, 5 V DC, väyläliittimen kautta, tila pois päältä0 mA, 24 V DC, väyläliittimen kautta, tila päällä10 mA, 24 V DC, väyläliittimen kautta, tila pois päältä1200 mA, 24 V DC, ulkoinen virtalähde, tila päällä |
|---|---|
| Tulojänniterajat: | 19.2...28.8 V per tulo |
| Tulovirran rajat: | 5 mA per tulo |
| Vasteaika: | |
| Lähtöjännite: | 24 V DC transistorilähdölle |
| Maksimikuormitusvirta: | 800 mA per kanava käynnistystilassa 100 ms:n ajan300 mA per kanava normaalitilassa |
| Eristys: | RJ45-liittimien ja sisäisen logiikan välillä 500 V ACJännitteetön RJ45-liittimien välillä |
| Lähdön suojaustyyppi: | Ylikuormitusta vastaan, suojaustekniikka: virranrajoitin |
| Nollaus: | Automaattinen nollaus |
| Paikallinen merkinanto: | 3 vihreää LED-valoa tulotilalle per kanava2 vihreää LED-valoa lähtötilalle per kanava |
| Sähköliitäntä: | 3 x 2,5 mm² irrotettava ruuviliitinlohko, 5,08 mm:n nousulla 24 V DC-virtalähteen liittämiseen 4 RJ45-liitintä moottorikäynnistimien liittämiseen |
| Asennustuki: | Hattuprofiili TH35-15, täyttää standardin IEC 60715Hattuprofiili TH35-7.5, täyttää standardin IEC 60715 levy tai paneeli kiinnityssarjan kanssa |
| Korkeus: | 90 mm |
| Syvyys: | 85 mm |
| Leveys: | 30 mm |
| Tuotteen paino: | 0.115 kg |
| Tuotesertifikaatit: | C-TickcULus |
|---|---|
| Merkinnät: | CE |
| Sähköstaattisen purkauksen kestävyys: | 8 kV ilmassa standardin EN/IEC 61000-4-2 mukaan4 kV kosketuksessa standardin EN/IEC 61000-4-2 mukaan |
| Sähkömagneettisten kenttien kestävyys: | 10 V/m 80 MHz...1 GHz standardin EN/IEC 61000-4-3 mukaan3 V/m 1.4 GHz...2 GHz standardin EN/IEC 61000-4-3 mukaan1 V/m 2 GHz...3 GHz standardin EN/IEC 61000-4-3 mukaan |
| Magneettikenttien kestävyys: | 30 A/m 50/60 Hz standardin EN/IEC 61000-4-8 mukaan |
| Nopeiden transienttien kestävyys: | 1 kV tulolle standardin EN/IEC 61000-4-4 mukaan1 kV ulostulolle standardin EN/IEC 61000-4-4 mukaan |
| Ylijännitteen kesto: | 1 kV tulon yhteismuoto standardin EN/IEC 61000-4-5 mukaan1 kV lähdön yhteismuoto standardin EN/IEC 61000-4-5 mukaan |
| Häiriönsietokyky: | 10 V 0.15...80 MHz standardin EN/IEC 61000-4-6 mukaan3 V pistetaajuudella (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) merenkulun vaatimusten mukaisesti (LR, ABS, DNV, GL) |
| Sähkömagneettiset emissiot: | Säteilypäästöt - testitaso: 40 dB?V/m QP luokka A ( 10 m) 30...230 MHz standardin EN/IEC 55011 mukaanSäteilypäästöt - testitaso: 47 dB?V/m QP luokka A ( 10 m) 230...1000 MHz standardin EN/IEC 55011 mukaan |
| Ympäröivän ilman käyttölämpötila: | -10...35 °C pystysuora asennus-10...55 °C vaakasuora asennus |
| Ympäröivän ilman lämpötila varastoinnin aikana: | -25...70 °C |
| Suhteellinen kosteus: | 10...95 %, tiivistymätön (käytössä)10...95 %, tiivistymätön (varastoinnissa) |
| IP-suojausluokka: | IP20 suojakannen ollessa paikallaan |
| Saasteaste: | 2 |
| Käyttökorkeus: | 0...2000 m |
| Varastointikorkeus: | 0...3000 m |
| Tärinänkesto: | 3.5 mm nopeudella 5...8.4 Hz DIN-kiskolla3 gn nopeudella 8.4...150 Hz DIN-kiskolla3.5 mm nopeudella 5...8.4 Hz paneelissa3 gn nopeudella 8.4...150 Hz paneelissa |
| Iskunkestävyys: | 15 gn 11 ms:n ajan |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480611636 |
|---|
