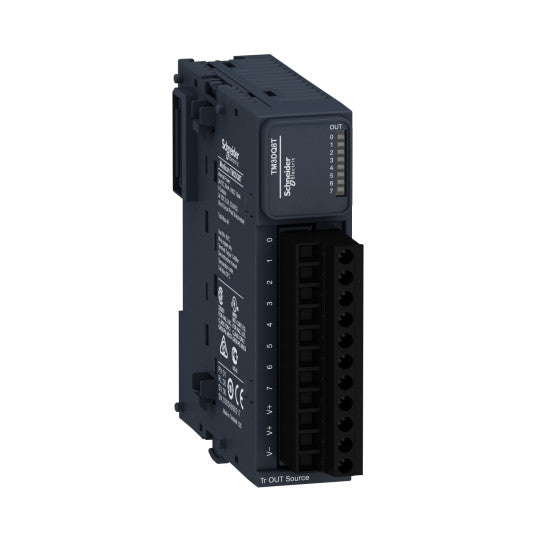

Modicon TM3 - 8 PNP-transistorilähtöä (ruuviliitin) - TM3DQ8T
SKU: TM3DQ8T
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Modicon TM3 - 8 PNP-transistorilähtöä (ruuviliitin) - TM3DQ8T
KUVAUS
| Tuotevalikoima: | Modicon TM3 |
|---|---|
| Tuotteen tai komponentin tyyppi: | Diskreetti lähtömoduuli |
| Yhteensopivuus tuotevalikoiman kanssa: | Modicon M241Modicon M251Modicon M221Modicon M262 |
| Diskreetti lähdön tyyppi: | Transistori |
| Diskreettien lähtöjen määrä: | 8 |
| Diskreetti lähtölogiikka: | Positiivinen logiikka (lähde) |
| Diskreetti lähtöjännite: | 24 V DC transistorilähdölle |
| Diskreetti lähtövirta: | 500 mA transistorilähdölle |
| Diskreettien I/O-liitäntöjen määrä: | 8 |
|---|---|
| Virrankulutus: | 5 mA @ 5 V DC väyläliitännän kautta (pois päältä)0 mA @ 24 V DC väyläliitännän kautta (pois päältä)20 mA @ 24 V DC väyläliitännän kautta (päällä)10 mA @ 5 V DC väyläliitännän kautta (päällä) |
| Vasteaika: | 450 µs (kytkeytyminen päälle)450 µs (kytkeytyminen pois päältä) |
| Maksimi vuotovirta: | 0,1 mA transistorilähdölle |
| Suurin jännitehäviö: | |
| Suurin volframikuorma: | |
| Paikallinen merkinanto: | 1 LED per kanava (vihreä) lähtötilalle |
| Sähköliitäntä: | 11 x 2,5 mm² irrotettava ruuviliitinlohko, jonka jako on 5,08 mm säätöä varten ulostuloille |
| Kaapelin enimmäisetäisyys laitteiden välillä: | Suojaamaton kaapeli: |
| Eristys: | Lähdön ja sisäisen logiikan välillä 500 V ACSuojaamaton lähtöjen välillä |
| Merkintä: | CE |
| Asennustuki: | Hatun tyyppi TH35-15-kisko IEC 60715:n mukaisestiHatun tyyppi TH35-7.5-kisko IEC 60715:n mukaisesti levy tai paneeli kiinnityssarjalla |
| Korkeus: | 90 mm |
| Syvyys: | 84,6 mm |
| Leveys: | 27,4 mm |
| Tuotteen paino: | 0,76 kg |
| Standardit: | EN/IEC 61131-2EN/IEC 61010-2-201 |
|---|---|
| Tuotesertifikaatit: | C-TickcULus |
| Sähköstaattisen purkauksen kestävyys: | 8 kV ilmassa EN/IEC 61000-4-2:n mukaisesti4 kV kosketuksella EN/IEC 61000-4-2:n mukaisesti |
| Sähkömagneettisten kenttien kestävyys: | 10 V/m 80 MHz...1 GHz EN/IEC 61000-4-3:n mukaisesti3 V/m 1,4 GHz...2 GHz EN/IEC 61000-4-3:n mukaisesti1 V/m 2 GHz...3 GHz EN/IEC 61000-4-3:n mukaisesti |
| Magneettikenttien kestävyys: | 30 A/m 50/60 Hz EN/IEC 61000-4-8:n mukaisesti |
| Nopeiden transienttien kestävyys: | 1 kV I/O:lle EN/IEC 61000-4-4:n mukaisesti |
| Ylijännitteen kesto: | 1 kV I/O yhteismoodi EN/IEC 61000-4-5 DC:n mukaisesti |
| Johdettujen häiriöiden kestävyys: | 10 V 0,15...80 MHz EN/IEC 61000-4-6:n mukaisesti3 V pistetaajuus (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) Marine-spesifikaation (LR, ABS, DNV, GL) mukaisesti |
| Sähkömagneettinen emissio: | Säteilevät emissiot - testitaso: 40 dBµV/m QP luokka A (10 m) 30...230 MHz EN/IEC 55011:n mukaisestiSäteilevät emissiot - testitaso: 47 dBµV/m QP luokka A (10 m) 230...1000 MHz EN/IEC 55011:n mukaisesti |
| Ympäristön käyttölämpötila: | -10...35 °C pystysuora asennus-10...55 °C vaakasuora asennus |
| Ympäristön säilytyslämpötila: | -25...70 °C |
| Suhteellinen kosteus: | 10...95 %, tiivistymätön (käytössä)10...95 %, tiivistymätön (varastoinnissa) |
| IP-suojausluokka: | IP20 suojakannen kanssa |
| Saastumisaste: | 2 |
| Käyttökorkeus: | 0...2000 m |
| Säilytyskorkeus: | 0...3000 m |
| Tärinänkestävyys: | 3,5 mm 5...8,4 Hz DIN-kiskolla3 gn 8,4...150 Hz DIN-kiskolla3,5 mm 5...8,4 Hz paneelissa3 gn 8,4...150 Hz paneelissa |
| Iskunkestävyys: | 15 gn 11 ms |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480611469 |
|---|
