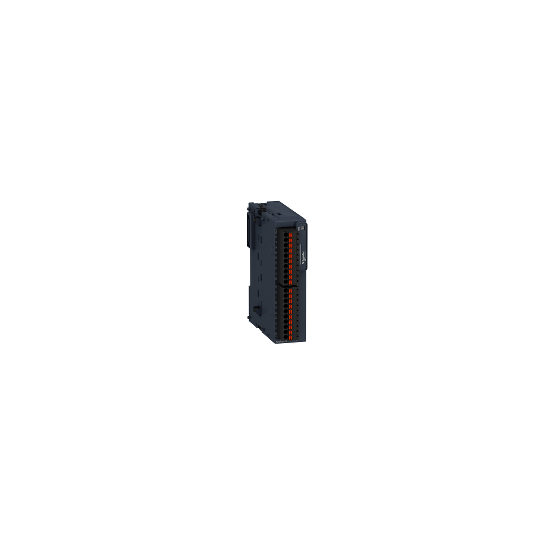

Modicon TM3, moduuli 4 lämpötilatulolla, anturi tai -10-0-10V, 0/4-20mA, jousiliittimet - TM3TI4G
SKU: TM3TI4G
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Modicon TM3, moduuli 4 lämpötilatulolla, anturi tai -10-0-10V, 0/4-20mA, jousiliittimet - TM3TI4G
KUVAUS
| Tuotevalikoima: | Modicon TM3 |
|---|---|
| Tuotteen tai komponentin tyyppi: | Analoginen tulomoduuli |
| Yhteensopivuus mallisarjan kanssa: | Modicon M221Modicon M241Modicon M251Modicon M262 |
| Analogiatulojen määrä: | 4 |
| Analogiatulon tyyppi: | virta 4...20 mA virta 0...20 mA jännite 0...10 V jännite - 10...10 V lämpöpari - 200...1000 °C lämpöparilla J lämpöpari - 200...1300 °C lämpöparilla K lämpöpari 0...1760 °C lämpöparilla R lämpöpari 0...1760 °C lämpöparilla S lämpöpari 0...1820 °C lämpöparilla B lämpöpari - 200...400 °C lämpöparilla T lämpöpari - 200...1300 °C lämpöparilla N lämpöpari - 200...800 °C lämpöparilla E lämpöpari 0...2315 °C lämpöparilla C Pt 100 lämpötila-anturi - 200...850 °C Pt 1000 lämpötila-anturi - 200...600 °C |
| Analogiatulon tarkkuus: | 16 bittiä15 bittiä + merkki |
|---|---|
| Sallittu jatkuva ylikuormitus: | 13 V, analoginen tulotyyppi: jännite40 mA, analoginen tulotyyppi: virta |
| Tuloimpedanssi: | >= 1 MOhm jännite>= 1 MOhm lämpöpari>= 1 MOhm lämpötila-anturi |
| LSB arvo: | 2.44 mV 0...10 V jännite4.88 mV - 10...10 V jännite4.88 µA 0...20 mA virta3.91 µA 4...20 mA virta0.1 °C lämpötila-anturi0.1 °C lämpöpari |
| Muunnosnopeus: | 100 ms + 100 ms per kanava + 1 ohjaimen sykliaika analogitulolle lämpöpari100 ms + 100 ms per kanava + 1 ohjaimen sykliaika analogitulolle lämpötila-anturi10 ms + 10 ms per kanava + 1 ohjaimen sykliaika analogitulolle jännite/virta |
| Näytteenottoaika: | 10 ms, analogisen tulon tyyppi: jännite/virta100 ms, analogisen tulon tyyppi: jännite/virta100 ms, analogisen tulon tyyppi: lämpöpari100 ms, analogisen tulon tyyppi: lämpötila-anturi |
| Absoluuttinen tarkkuusvirhe: | +/- 0,2 % koko mittausalueesta 25 °C:ssa analogiatulolle jännite/virta+/- 0,2 % koko mittausalueesta 25 °C:ssa Pt 100/Pt 1000, Ni 100/Ni 1000 lämpötila-anturille+/- 0,2 % koko mittausalueesta 25 °C:ssa lämpöparille C 0...2315 °C+/- 6 °C 25 °C:ssa lämpöparille R, S 0...200 °C+/- 0,2 % koko mittausalueesta 25 °C:ssa lämpöparille R, S 200...1760 °C+/- 0,2 % koko mittausalueesta 25 °C:ssa lämpöparille B 300...1820 °C+/- 0,4 % koko mittausalueesta 25 °C:ssa lämpöparille K - 200...0 °C+/- 0,2 % koko mittausalueesta 25 °C:ssa lämpöparille K 0...1300 °C+/- 0,4 % koko mittausalueesta 25 °C:ssa lämpöparille J - 200...0 °C+/- 0,2 % koko mittausalueesta 25 °C:ssa lämpöparille J 0...1000 °C+/- 0,4 % koko mittausalueesta 25 °C:ssa lämpöparille E - 200...0 °C+/- 0,2 % koko mittausalueesta 25 °C:ssa lämpöparille E 0...800 °C+/- 0,4 % koko mittausalueesta 25 °C:ssa lämpöparille T - 200...0 °C+/- 0,2 % koko mittausalueesta 25 °C:ssa lämpöparille T 0...400 °C+/- 0,4 % koko mittausalueesta 25 °C:ssa lämpöparille N - 200...0 °C+/- 0,2 % koko mittausalueesta 25 °C:ssa lämpöparille N 0...1300 °C |
| Lämpötilaryömintä: | +/- 0,01 %FS/°C |
| Toistotarkkuus: | +/-0,5 %FS |
| Epälineaarisuus: | +/- 0,2 %FS |
| Ylikuuluminen: | |
| [Us] nimellissyöttöjännite: | 24 V DC |
| Syöttöjännitteen rajat: | 20,4...28,8 V |
| Kaapelityyppi: | Kierretty suojattu parikaapeli |
| Virrankulutus: | 45 mA 5 V DC:llä väyläliittimen kautta50 mA 5 V DC:llä väyläliittimen kautta35 mA 24 V DC:llä ulkoisen syötön kautta40 mA 24 V DC:llä ulkoisen syötön kautta |
| Paikallinen merkinanto: | 1 LED (vihreä) PWR-valolle |
| Sähköliitäntä: | 10 x 1,5 mm² irrotettava ruuviliitin 3,81 mm:n jaolla tuloille ja syötölle10 x 1,5 mm² irrotettava ruuviliitin 3,81 mm:n jaolla tuloille |
| Eristys: | Tulon ja syötön välillä 1500 V AC:lläTulon ja sisäisen logiikan välillä 500 V AC:llä |
| Merkinnät: | CE |
| Virtapiikin kesto: | 1 kV virtalähde yhteismoodi standardin EN/IEC 61000-4-5 mukaisesti0,5 kV virtalähde differentiaalimoodi standardin EN/IEC 61000-4-5 mukaisesti1 kV tulo yhteismoodi standardin EN/IEC 61000-4-5 mukaisesti |
| Asennustuki: | Urakiinnitys tyyppiä TH35-15 standardin IEC 60715 mukaisestiUrakiinnitys tyyppiä TH35-7.5 standardin IEC 60715 mukaisesti levy tai paneeli asennussarjalla |
| Korkeus: | 90 mm |
| Syvyys: | 70 mm |
| Leveys: | 23,6 mm |
| Nettopaino: | 0,1 kg |
| Standardit: | EN/IEC 61131-2EN/IEC 61010-2-201 |
|---|---|
| Sähköstaattisen purkauksen kestävyys: | 8 kV ilmassa standardin EN/IEC 61000-4-2 mukaisesti4 kV kosketuksessa standardin EN/IEC 61000-4-2 mukaisesti |
| Sähkömagneettisten kenttien kestävyys: | 10 V/m 80 MHz...1 GHz standardin EN/IEC 61000-4-3 mukaisesti3 V/m 1,4 GHz...2 GHz standardin EN/IEC 61000-4-3 mukaisesti1 V/m 2 GHz...3 GHz standardin EN/IEC 61000-4-3 mukaisesti |
| Magneettikenttien kestävyys: | 30 A/m standardin EN/IEC 61000-4-8 mukaisesti |
| Nopeiden transienttien kestävyys: | 1 kV (I/O) standardin EN/IEC 61000-4-4 mukaisesti |
| Johtuvien häiriöiden kestävyys: | 10 V 0,15...80 MHz standardin EN/IEC 61000-4-6 mukaisesti3 V pistetaajuus (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) Marine-spesifikaation (LR, ABS, DNV, GL) mukaisesti |
| Sähkömagneettinen emissio: | Säteilevät emissiot - testitaso: 40 dB?V/m QP luokka A ( 10 m) 30...230 MHz standardin EN/IEC 55011 mukaisestiSäteilevät emissiot - testitaso: 47 dB?V/m QP luokka A ( 10 m) 230...1000 MHz standardin EN/IEC 55011 mukaisesti |
| Kesto lyhyille katkoille: | 10 ms |
| Ympäristön käyttölämpötila: | -10...55 °C vaakasuora asennus-10...35 °C pystysuora asennus |
| Ympäristön varastointilämpötila: | -25...70 °C |
| Suhteellinen kosteus: | 10...95 %, tiivistymätön (käytössä)10...95 %, tiivistymätön (varastoinnissa) |
| IP-suojausluokka: | IP20 |
| Saastumisaste: | 2 |
| Käyttökorkeus: | 0...2000 m |
| Varastointikorkeus: | 0...3000 m |
| Värähtelynkestävyys: | 3,5 mm 5...8,4 Hz DIN-kiskolla3 gn 8,4...150 Hz DIN-kiskolla |
| Iskunkestävyys: | 15 gn 11 ms |
| Kestävän kehityksen tarjousstatus: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480649011 |
|---|
