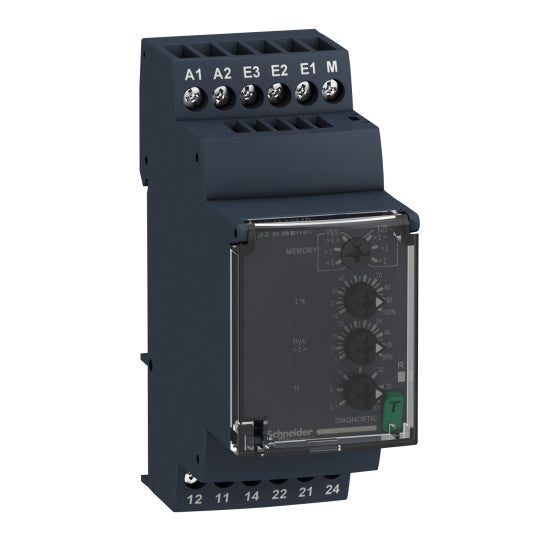

Modulaarinen 1-vaiheinen virranvalvontarelle, 5 A, 2 CO, 0,15…15 A, 24…240 V AC/DC - RM35JA32MR
SKU: RM35JA32MR
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Modulaarinen 1-vaiheinen virranvalvontarelle, 5 A, 2 CO, 0,15…15 A, 24…240 V AC/DC - RM35JA32MR
KUVAUS
| Tuotevalikoima: | Harmony Control Relays |
|---|---|
| Tuotteen tai komponentin tyyppi: | Virtarele |
| Releen tyyppi: | Virtarele |
| Releen nimi: | RM35JA |
| Releen valvotut parametrit: | Yli- tai alivirta ikkunatilassaYli- tai alivirran tunnistus |
| Aika viiveen tyyppi: | Säädettävä 0.1...30 s, +/- 10 % koko asteikon arvosta kynnyksen Tt ylityksessä |
| Kytkentäkapasiteetti VA: | 2000 VA |
| Mittausalue: | 0.15...1.5 A E1-M-liittimet0.5...5 A E2-M-liittimet1.5...15 A E3-M-liittimet150 mA...15 A virta AC/DC 50/60 Hz |
| Koskettimien tyyppi ja rakenne: | 2 C/O |
| Liitännät - liittimet: | Ruuviliittimet |
| [Uc] ohjauspiirin jännite: | 24...240 V |
| [In] nimellisvirta: | 8 A |
| Nollausaika: | 1500 ms maksimijännitteellä |
|---|---|
| Maksimi kytkentäjännite: | 250 V AC |
| Minimi kytkentävirta: | 10 mA nopeudella 5 V DC |
| Maksimi kytkentävirta: | 8 A AC |
| [Us] nimellissyöttöjännite: | 24...240 V AC/DC 50/60 Hz +/- 10 % |
| Syöttöjänniterajat: | 20.4...264 V AC/DC |
| Ohjauspiirin jänniterajat: | - 15 % + 10 % Un |
| Tehonkulutus VA: | 3.5 VA AC |
| Maksimitehonkulutus W: | 1.5 W DC |
| Resistanssi liittimien yli: | 0.005 Ohm E3-M-liittimissä0.015 Ohm E2-M-liittimissä0.05 Ohm E1-M-liittimissä |
| Lähdön koskettimet: | 2 C/O |
| Nimellislähtövirta: | 8 A |
| Sisäinen tulovastus: | 0.015 Ohm0.005 Ohm0.05 Ohm |
| Kytkentäkynnyksen asettelun tarkkuus: | +/- 10 % koko asteikosta |
| Kytkentäkynnyksen siirtymä: | |
| Aikaviiveen asettelun tarkkuus: | 10 P |
| Aikaviiveen siirtymä: | |
| Hystereesi: | 5...50 % säädettävissä kynnyksen asetuksesta yli- tai alivirran havaitsemiseen3 % kiinteä koko asteikosta ikkunatilassa |
| Käynnistysviive virran kytkemisen jälkeen: | 0.3 s |
| Maksimimittausjakso: | 100 ms mittausjakso todellisena RMS-arvona |
| Toistettavuustarkkuus: | +/- 0.5 % tulo- ja mittauspiirille+/- 2 % aikaviiveelle |
| Mittausvirhe: | 0.05 %/°C lämpötilan vaihtelulla |
| Vasteaika: | |
| Kynnysasetus: | 10...100 % |
| Ylijänniteluokka: | III standardin IEC 60664-1 mukaanIII standardin UL 508 mukaan |
| Eristysvastus: | > 100 MOhm nopeudella 500 V DC standardin IEC 60255-27 mukaan |
| Eristys: | Syötön ja mittauksen välillä |
| Asennusasento: | Mikä tahansa asento |
| Liitännät - liittimet: | Ruuviliittimet, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) jäykkä ilman kaapelipäätäRuuviliittimet, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) joustava kaapelipäälläRuuviliittimet, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 12) jäykkä ilman kaapelipäätäRuuviliittimet, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 14) joustava kaapelipäällä |
| Kiristysmomentti: | 0.6...1 N.m standardin IEC 60947-1 mukaan |
| Kotelon materiaali: | Itsesammuttava muovi |
| Tila-LED: | LED (keltainen)rele ONLED (vihreä)virta ON |
| Asennustuki: | 35 mm DIN-kisko standardin EN/IEC 60715 mukaan |
| Sähköinen kestävyys: | 100000 jaksoa |
| Mekaaninen kestävyys: | 10000000 jaksoa |
| Käyttöluokka: | AC-15 standardin IEC 60947-5-1 mukaanDC-13 standardin IEC 60947-5-1 mukaanAC-1 standardin IEC 60947-4-1 mukaanDC-1 standardin IEC 60947-4-1 mukaan |
| Turvallisuuden luotettavuustiedot: | MTTFd = 296.8 vuottaB10d = 270000 |
| Koskettimien materiaali: | Kadmiumvapaa |
| Leveys: | 35 mm |
| Tuotteen paino: | 0.12 kg |
| Toiminnallisuus: | Yli- tai alivirran tunnistus |
| Yhteensopivuuskoodi: | RM3 |
| Mikrokatkojen sietokyky: | 50 ms |
|---|---|
| Sähkömagneettinen yhteensopivuus: | Immuniteetti asuin-, liike- ja kevyen teollisuuden ympäristöille standardin EN/IEC 61000-6-1 mukaanImmuniteetti teollisuusympäristöille standardin EN/IEC 61000-6-2 mukaanPäästöstandardi teollisuusympäristöille standardin EN/IEC 61000-6-4 mukaanSähköstaattinen purkaus - testitaso: 6 kV taso 3 (kosketuspurkaus) standardin IEC 61000-4-2 mukaanSähköstaattinen purkaus - testitaso: 8 kV taso 3 (ilmapurkaus) standardin IEC 61000-4-2 mukaanSäteilevän radiotaajuisen sähkömagneettisen kentän immuniteettitesti - testitaso: 10 V/m taso 3 standardin IEC 61000-4-3 mukaanSähköinen nopea transientti/purskeen immuniteettitesti - testitaso: 4 kV taso 4 (suora) standardin IEC 61000-4-4 mukaanSähköinen nopea transientti/purskeen immuniteettitesti - testitaso: 2 kV taso 4 (kapasitiivinen kytkentä) standardin IEC 61000-4-4 mukaanYlijännitteen immuniteettitesti - testitaso: 4 kV taso 4 (yhteismoodi) standardin IEC 61000-4-5 mukaanYlijännitteen immuniteettitesti - testitaso: 2 kV taso 4 (differentiaalimoodi) standardin IEC 61000-4-5 mukaanJohtavat ja säteilevät päästöt luokka B ryhmä 1 standardin CISPR 11 mukaanJohtavat ja säteilevät päästöt luokka B standardin CISPR 22 mukaanPäästöstandardi asuin-, liike- ja kevyen teollisuuden ympäristöille (paitsi säteilevät päästöt) standardin EN/IEC 61000-6-3 mukaan |
| Standardit: | EN/IEC 60255-1 |
| Tuotesertifikaatit: | CEGLCCCEACRCMULCSA |
| Ympäristön ilman lämpötila varastoinnin aikana: | -40...70 °C |
| Ympäristön ilman lämpötila käytön aikana: | -20...50 °C nopeudella 60 Hz-20...60 °C nopeudella 50 Hz AC/DC |
| Ympäristöominaisuus: | 3K3 C |
| Suhteellinen kosteus: | 93...97 % lämpötilassa 25...55 °C standardin IEC 60068-2-30 mukaan |
| Tärinänkestävyys: | 0.075 mm (f= 10...58.1 Hz) ei käytössä standardin IEC 60068-2-61 gn (f= 10...58.1 Hz) ei käytössä standardin IEC 60068-2-60.035 mm (f= 58.1...150 Hz) käytössä standardin IEC 60068-2-60.5 gn (f= 58.1...150 Hz) käytössä standardin IEC 60068-2-6 |
| Iskunkestävyys: | 15 gn (kesto = 11 ms) ei käytössä standardin IEC 60068-2-275 gn (kesto = 11 ms) käytössä standardin IEC 60068-2-27 |
| IP-suojausluokka: | IP20 (liittimet) standardin IEC 60529 mukaanIP50 (etupaneeli) standardin IEC 60529 mukaanIP30 (kotelo) standardin IEC 60529 mukaan |
| Saastumisaste: | 3 standardin IEC 60664-1 mukaan3 standardin UL 508 mukaan |
| Dielektrinen testijännite: | 2.5 kV, 1 min AC 50 Hz standardin IEC 60255-27 mukaan |
| Kestävän tarjouksen tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480792304 |
|---|
