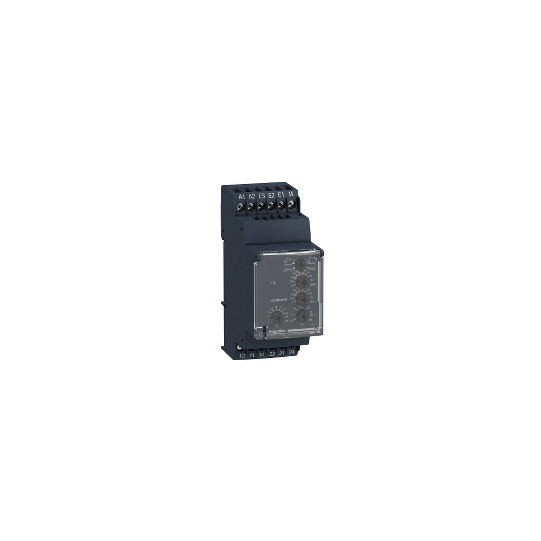

Modulaarinen 1-vaihevirran valvontarele, 5 A, 2 CO, 2…500 mA, , 24…240 V AC/DC - RM35JA31MW
SKU: RM35JA31MW
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Modulaarinen 1-vaihevirran valvontarele, 5 A, 2 CO, 2…500 mA, , 24…240 V AC/DC - RM35JA31MW
KUVAUS
| Tuotesarja: | Harmony Control Relays |
|---|---|
| Tuotteen tai komponentin tyyppi: | Virranvalvontareleet |
| Releen tyyppi: | Virranvalvontareleet |
| Releen nimi: | RM35JA |
| Releen valvotut parametrit: | Yli- tai alivirta ikkunatilassaYli- tai alivirtatunnistus |
| Aikaviiveen tyyppi: | Säädettävä 1...20 s, 0 + 10 % virran kytkeytyessä TiSäädettävä 0,3...30 s, 0 + 10 % kynnyksen ylityksen yhteydessä Tt |
| Kytkentäkapasiteetti VA: | 1250 VA |
| Minimikytkentävirta: | 10 mA 5 V DC:llä |
| Suurin kytkentävirta: | 5 A AC |
| Suurin virrankulutus VA: | 3.5 VA AC |
| Mittausalue: | 10...100 mA E2-M-liittimet2...20 mA E1-M-liittimet2...500 mA virta50...500 mA E3-M-liittimet |
| Käyttöluokka: | AC-12 standardin IEC 60947-5-1 mukaanAC-13 standardin IEC 60947-5-1 mukaanAC-14 standardin IEC 60947-5-1 mukaanAC-15 standardin IEC 60947-5-1 mukaanDC-12 standardin IEC 60947-5-1 mukaanDC-13 standardin IEC 60947-5-1 mukaanDC-14 standardin IEC 60947-5-1 mukaan |
| Koskettimien tyyppi ja rakenne: | 2 C/O |
| Liitännät - liittimet: | Ruuviliittimet |
| [Uc] ohjauspiirin jännite: | 24...240 V |
| [In] nimellisvirta: | 5 A |
| Nollausaika: | 1500 ms aikaviive |
|---|---|
| Maksimikytkentäjännite: | 250 V AC |
| [Us] Nimellissyöttöjännite: | 24...240 V AC/DC 50/60 Hz +/- 10 % |
| Syöttöjännitteen rajat: | 20.4...264 V AC/DC |
| Ohjauspiirin jänniterajat: | - 15 % + 10 % Un |
| Suurin virrankulutus W: | 0.6 W DC |
| Ohjauspiirin taajuus: | 40...70 Hz +/- 10 % |
| Vastus liittimien välillä: | 1 Ohm E2-M-liittimissä5 Ohm E1-M-liittimissä0.2 Ohm E3-M-liittimissä |
| Lähtökoskettimet: | 2 C/O |
| Nimellislähtövirta: | 5 A |
| Suurin mittaussykli: | 30 ms mittaussykli RMS-arvona |
| Hystereesi: | 5...50 % kynnysarvon asetuksesta |
| Käynnistyksen viive virran kytkeytyessä: | 0.3 s |
| Mittatarkkuus: | +/- 10 % koko mitta-asteikon arvosta |
| Toistotarkkuus: | +/- 0.5 % tulo- ja mittauspiirille+/- 2 % aikaviiveelle |
| Mittausvirhe: | 0,05 %/°C lämpötilan vaihtelulla1 volttia kohti koko alueella jännitteen vaihtelulla |
| Napaisuus: | Ei tasavirtaa |
| Kynnysasetus: | 10...100 % |
| Merkintä: | CE |
| Ylijänniteluokka: | III standardin IEC 60664-1 mukaan |
| Eristysvastus: | > 500 MOhm 500 V DC:llä syötön ja releen lähdön välillä standardin IEC 60255-5 mukaan> 500 MOhm 500 V DC:llä mittauksen ja releen lähdön välillä standardin IEC 60664-1 mukaan> 1 MOhm 500 V DC:llä syötön ja mittauksen välillä standardin IEC 60255-5 mukaan> 500 MOhm 500 V DC:llä syötön ja releen lähdön välillä standardin IEC 60664-1 mukaan> 500 MOhm 500 V DC:llä mittauksen ja releen lähdön välillä standardin IEC 60255-5 mukaan> 1 MOhm 500 V DC:llä syötön ja mittauksen välillä standardin IEC 60664-1 mukaan |
| [Ui] nimelliseristysjännite: | 250 V standardin IEC 60664-1 mukaan |
| Käyttöasento: | Mikä tahansa asento ilman alentumista |
| Liitännät - liittimet: | Ruuviliittimet, 1 x 0,5...1 x 4 mm² (AWG 20...AWG 11) yksijohtiminen ilman johdonpäätäRuuviliittimet, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) yksijohtiminen ilman johdonpäätäRuuviliittimet, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 12) taipuisa johdonpään kanssaRuuviliittimet, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) taipuisa johdonpään kanssa |
| Kiristysmomentti: | 0.6...1 N.m standardin IEC 60947-1 mukaan |
| Kotelon materiaali: | Itsesammuttava muovi |
| Paikallinen merkinanto: | LED (vihreä) virran kytkeytymiselleLED (keltainen) releen kytkeytymiselle |
| Asennustuki: | 35 mm symmetrinen DIN-kisko standardin EN/IEC 60715 mukaan |
| Sähköinen kestävyys: | 100000 jaksoa |
| Mekaaninen kestävyys: | 30000000 jaksoa |
| Käyttötaajuus: | |
| Turvallisuuden luotettavuustiedot: | MTTFd = 296,8 vuottaB10d = 270000 |
| Koskettimien materiaali: | Kadmiumiton |
| Leveys: | 35 mm |
| Nettopaino: | 0.13 kg |
| Toiminnallisuus: | Yli- tai alivirta ikkunatilassa |
| Yhteensopivuuskoodi: | RM3 |
| Mikrokatkosten sietokyky: | 50 ms |
|---|---|
| Sähkömagneettinen yhteensopivuus: | Teollisuusympäristöjen päästöstandardi standardin EN/IEC 61000-6-4 mukaanAsuin-, liike- ja kevyt teollisuusympäristöjen päästöstandardi standardin EN/IEC 61000-6-3 mukaanTeollisuusympäristöjen häiriönsieto standardin NF EN/IEC 61000-6-2 mukaan |
| Standardit: | EN/IEC 60255-6 |
| Tuotesertifikaatit: | GLCSAGOSTULC-Tick |
| Ympäristön varastointilämpötila: | -40...70 °C |
| Ympäristön käyttölämpötila: | -20...50 °C |
| Suhteellinen kosteus: | 95 % 55 °C:ssa standardin IEC 60068-2-30 mukaan |
| Tärinänkesto: | 0,35 mm (f= 5...57,6 Hz) standardin IEC 60068-2-6 mukaan1 gn (f= 57,6...150 Hz) standardin IEC 60255-21-1 mukaan |
| Iskunkestävyys: | 15 gn 11 ms:n ajan standardin IEC 60255-21-1 mukaan |
| IP-suojausluokka: | IP20 (liittimet) standardin IEC 60529 mukaanIP30 (kotelo) standardin IEC 60529 mukaan |
| Saastumisaste: | 3 standardin IEC 60664-1 mukaan |
| Dielektrinen testijännite: | 2 kV, 1 min AC 50 Hz standardin IEC 60255-5 mukaan2 kV, 1 min AC 50 Hz standardin IEC 60664-1 mukaan |
| Häviötön iskuvirta: | 4 kV standardin IEC 60255-5 mukaan4 kV standardin IEC 60664-1 mukaan4 kV standardin IEC 61000-4-5 mukaan |
| Kestävän tarjouksen tila: | Green Premium -tuoteREACh-asetus |
| Pakkausyksikön tyyppi 1: | KplYksikköjen määrä pakkauksessa 1 |
| EAN-koodi: | 3389119405218 |
|---|
