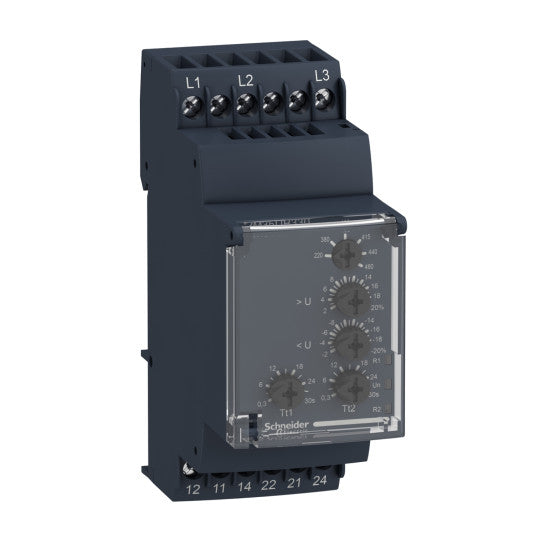

Modulaarinen 3-vaiheinen jännitteenvalvontarele, 5 A, 2 CO, 220…480 V AC - RM35UB330
SKU: RM35UB330
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Modulaarinen 3-vaiheinen jännitteenvalvontarele, 5 A, 2 CO, 220…480 V AC - RM35UB330
KUVAUS
| Tuotevalikoima: | Harmony Control Relays |
|---|---|
| Tuotteen tai komponentin tyyppi: | Jännitteenvalvontarele |
| Releen tyyppi: | Jännitteenvalvontarele |
| Tuotteen erityissovellus: | 3-vaihesyöttöön |
| Releen nimi: | RM35UB3 |
| Releen valvotut parametrit: | Yli- ja alijännite vaiheiden välillä |
| Aika viiveen tyyppi: | Säädettävissä 0,3...30 s, 0 + 10 % kynnyksen ylityksen yhteydessä |
| Kytkentäkapasiteetti VA: | 1250 VA |
| Minimikytkentävirta: | 10 mA 5 V DC |
| Maksimikytkentävirta: | 5 A AC/DC |
| Tehonkulutus VA: | 0...22 VA 400 V AC 50 Hz |
| Mittausalue: | 194...528 V jännite AC 50/60 Hz |
| Käyttöluokka: | AC-12 standardin IEC 60947-5-1 mukaanAC-13 standardin IEC 60947-5-1 mukaanAC-14 standardin IEC 60947-5-1 mukaanAC-15 standardin IEC 60947-5-1 mukaanDC-12 standardin IEC 60947-5-1 mukaanDC-13 standardin IEC 60947-5-1 mukaanDC-14 standardin IEC 60947-5-1 mukaan |
| Koskettimien tyyppi ja koostumus: | 2 C/O |
| Liitännät - liittimet: | Ruuviliittimet |
| [Uc] ohjauspiirin jännite: | 220...480 V |
| [In] nimellisvirta: | 5 A |
| Palautusaika: | 1500 ms aikaviive |
|---|---|
| Maksimikytkentäjännite: | 250 V AC/DC |
| [Us] nimellissyöttöjännite: | 220...480 V AC 50/60 Hz +/- 10 % |
| Syöttöjännitteen rajat: | 194...528 V AC |
| Jännitteen tunnistuskynnys: | 194 V |
| Ohjauspiirin taajuus: | 50...60 Hz +/- 15 % |
| Lähtökoskettimet: | 1 C/O + 1 C/O, 1 per kynnys |
| Nimellislähtövirta: | 5 A |
| Maksimimittausjakso: | 150 ms mittausjakso todellisena RMS-arvona |
| Hystereesi: | 2 % |
| Käynnistysviive virran kytkemisen jälkeen: | 650 ms |
| Mittatarkkuus: | +/- 10 % täyden asteikon arvosta |
| Toistotarkkuus: | +/- 0.5 % syöttö- ja mittauspiirille+/- 1 % aikaviiveelle |
| Mittausvirhe: | 0.05 %/°C lämpötilan vaihtelulla |
| Vasteaika: | |
| Laatusertifikaatit: | CE |
| Ylijänniteluokka: | III standardin IEC 60664-1 mukaan |
| Eristysresistanssi: | > 500 MOhm 500 V DC:llä standardin IEC 60255-5 mukaan> 500 MOhm 500 V DC:llä standardin IEC 60664-1 mukaan |
| [Ui] nimelliseristysjännite: | 400 V standardin IEC 60664-1 mukaan |
| Käyttöasento: | Mikä tahansa asento ilman alentamista |
| Liitännät - liittimet: | Ruuviliittimet, 1 x 0,5...1 x 4 mm² (AWG 20...AWG 11) massiivinen ilman kaapelipäätäRuuviliittimet, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) massiivinen ilman kaapelipäätäRuuviliittimet, 1 x 0,2...2 x 2,5 mm² (AWG 24...AWG 12) joustava kaapelipäälläRuuviliittimet, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) joustava kaapelipäällä |
| Kiristysmomentti: | 0,6...1 N.m standardin IEC 60947-1 mukaan |
| Kotelon materiaali: | Itsesammuttava muovi |
| Paikallinen merkinanto: | LED (vihreä) virta PÄÄLLÄLED (keltainen) rele PÄÄLLÄ |
| Asennustuki: | 35 mm symmetrinen DIN-kisko standardin EN/IEC 60715 mukaan |
| Sähköinen kestävyys: | 10000 jaksoa |
| Mekaaninen kestävyys: | 30000000 jaksoa |
| Käyttöaste: | |
| Turvallisuuden luotettavuustiedot: | B10d = 300000MTTFd = 319.6 vuotta |
| Leveys: | 35 mm |
| Tuotteen paino: | 0.08 kg |
| Toiminnallisuus: | Yli- ja alijännitteen tunnistus |
| Yhteensopivuuskoodi: | RM3 |
| Sähkömagneettinen yhteensopivuus: | Teollisuusympäristöjen päästöstandardi standardin EN/IEC 61000-6-4 mukaanAsuin-, kaupallisten ja kevyen teollisuuden ympäristöjen päästöstandardi standardin EN/IEC 61000-6-3 mukaanImmuniteetti teollisuusympäristöille standardin NF EN/IEC 61000-6-2 mukaan |
|---|---|
| Standardit: | EN/IEC 60255-1 |
| Tuotesertifikaatit: | C-TickGOSTCSAGLUL |
| Direktiivit: | 73/23/EEC - pienjännitedirektiivi89/336/EEC - sähkömagneettinen yhteensopivuus |
| Ympäristön lämpötila varastoinnissa: | -40...70 °C |
| Ympäristön lämpötila käytössä: | -20...50 °C |
| Suhteellinen kosteus: | 95 % 55 °C:ssa standardin IEC 60068-2-30 mukaan |
| Tärinänkestävyys: | 0.35 mm (f= 5...57.6 Hz) standardin IEC 60068-2-6 mukaan1 gn (f= 57.6...150 Hz) standardin IEC 60255-21-1 mukaan |
| Iskunkestävyys: | 5 gn standardin IEC 60068-2-27 mukaan |
| IP-suojausluokka: | IP20 (liittimet) standardin IEC 60529 mukaanIP30 (kotelo) standardin IEC 60529 mukaan |
| Saastumisaste: | 3 standardin IEC 60664-1 mukaan |
| Dielektrinen testijännite: | 2 kV, 1 min AC 50 Hz |
| Ei-hajottava iskuvirta: | 4 kV |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389119405324 |
|---|
