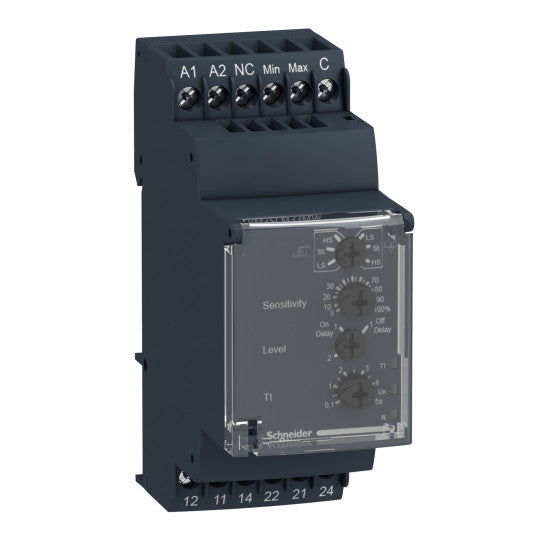

Moduulinestetason ohjausrele, 5 A, 2 CO, 24...240 V AC/DC - RM35LM33MW
SKU: RM35LM33MW
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Moduulinestetason ohjausrele, 5 A, 2 CO, 24...240 V AC/DC - RM35LM33MW
KUVAUS
| Tuotevalikoima: | Harmony-ohjausreleet |
|---|---|
| Tuote tai komponenttityyppi: | Tasonvalvontarele |
| Releen tyyppi: | Tasonvalvontarele |
| Releen nimi: | RM35L |
| Releen valvotut parametrit: | Tunnistus resistiivisillä antureilla |
| Aikaviiveen tyyppi: | Säädettävissä 0.1...5 s, +/- 10 % |
| Kytkentäteho VA: | 1250 VA |
| Pienin kytkentävirta: | 10 mA @ 5 V DC |
| Suurin kytkentävirta: | 5 A AC/DC |
| Suurin tehonkulutus VA: | 5 VA AC |
| Mittausalue: | 250 Ohm...1 MOhm |
| Käyttöluokka: | AC-12, IEC 60947-5-1 -standardin mukainenAC-13, IEC 60947-5-1 -standardin mukainenAC-14, IEC 60947-5-1 -standardin mukainenAC-15, IEC 60947-5-1 -standardin mukainenDC-12, IEC 60947-5-1 -standardin mukainenDC-13, IEC 60947-5-1 -standardin mukainen |
| Koskettimien tyyppi ja rakenne: | 2 C/O |
| Liitännät - liittimet: | Ruuviliittimet |
| [Uc] ohjauspiirin jännite: | 24...240 V |
| [In] nimellisvirta: | 5 A |
| Nollausaika: | 1750 ms |
|---|---|
| Suurin kytkentäjännite: | 250 V AC/DC |
| [Us] nimellissyöttöjännite: | 24...240 V AC/DC 50/60 Hz +/- 10 % |
| Syöttöjännitteen rajat: | 20.4...264 V AC/DC |
| Ohjauspiirin jänniterajat: | - 15 % + 10 % Un |
| Suurin tehonkulutus W: | 1.5 W DC |
| Lähtökoskettimet: | 2 C/O |
| Nimellislähtövirta: | 5 A |
| Käynnistysviive virran kytkemisen yhteydessä: | 0.6 s |
| Mittatarkkuus: | +/- 10 % koko asteikon arvosta+/- 20 % HS-alueelle |
| Toistettavuus: | +/- 2 % aikaviiveelle |
| Mittavirhe: | 0.5 %/°C lämpötilan vaihtelussa |
| Kaapelien enimmäisetäisyys laitteiden välillä: | 100 m |
| Herkkyysasteikko: | 0.25...5 kOhm LS (matala herkkyys)5...100 kOhm St (normaali herkkyys)50...1000 kOhm HS (korkea herkkyys) |
| Herkkyyden säätö: | 5...100 % |
| Suurin syöttövirta antureille: | 1 mA |
| Kaapelin kapasitanssi: | 1 nF HS:llä (suuri herkkyys) anturikaapelille2.2 nF St:llä (normaali herkkyys) anturikaapelille4.7 nF LS:llä (matala herkkyys) |
| Merkintä: | CE |
| Ylijänniteluokka: | III, IEC 60664-1 -standardin mukainen |
| Eristysvastus: | > 500 MOhm @ 500 V DC syötön ja releen lähdön välillä, IEC 60255-5 -standardin mukainen> 500 MOhm @ 500 V DC mittauksen ja releen lähdön välillä, IEC 60664-1 -standardin mukainen> 1 MOhm @ 500 V DC syötön ja mittauksen välillä, IEC 60255-5 -standardin mukainen> 500 MOhm @ 500 V DC syötön ja releen lähdön välillä, IEC 60664-1 -standardin mukainen> 500 MOhm @ 500 V DC mittauksen ja releen lähdön välillä, IEC 60255-5 -standardin mukainen> 1 MOhm @ 500 V DC syötön ja mittauksen välillä, IEC 60664-1 -standardin mukainen |
| [Ui] nimelliseristysjännite: | 250 V, IEC 60664-1 -standardin mukainen |
| [Uimp] nimellinen impulssinkesto: | 4 kV, IEC 60255-5 -standardin mukainen4 kV, IEC 60664-1 -standardin mukainen4 kV, IEC 61000-4-5 -standardin mukainen |
| Käyttöasento: | Mikä tahansa asento ilman alentumista |
| Liitännät - liittimet: | Ruuviliittimet, 1 x 0.5...1 x 4 mm² (AWG 20...AWG 11) kiinteä ilman johdonpäätäRuuviliittimet, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) kiinteä ilman johdonpäätäRuuviliittimet, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) joustava johdonpäälläRuuviliittimet, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 12) joustava johdonpäällä |
| Kiristysmomentti: | 0.6...1 N.m, IEC 60947-1 -standardin mukainen |
| Kotelon materiaali: | Itsesammuttuva muovi |
| Paikallinen merkinanto: | LED (keltainen) rele päälläLED (vihreä) virta päälläLED (keltainen) ajastin päällä |
| Asennustuki: | 35 mm symmetrinen DIN-kisko, EN/IEC 60715 -standardin mukainen |
| Sähköinen kestävyys: | 100000 jaksoa |
| Mekaaninen kestävyys: | 30000000 jaksoa |
| Toimintataajuus: | |
| Turvallisuuden luotettavuustiedot: | B10d = 170000MTTFd = 182.6 vuotta |
| Leveys: | 35 mm |
| Toiminnallisuus: | Resistiivinen anturin tunnistus |
| Yhteensopivuuskoodi: | RM3 |
| Immuunisuus mikrokatoille: | 100 ms DC90 ms AC |
|---|---|
| Sähkömagneettinen yhteensopivuus: | Teollisuusympäristöjen päästöstandardi, EN/IEC 61000-6-4 -standardin mukainenAsuin-, kaupallisten ja kevyen teollisuuden ympäristöjen päästöstandardi, EN/IEC 61000-6-3 -standardin mukainenImmuunisuus teollisuusympäristöille, NF EN/IEC 61000-6-2 -standardin mukainen |
| Standardit: | EN/IEC 60255-6 |
| Tuotesertifikaatit: | CSAGLULC-TickGOST |
| Ympäristön ilman lämpötila varastoinnissa: | -40...70 °C |
| Ympäristön ilman lämpötila käytössä: | -20...50 °C |
| Suhteellinen kosteus: | 95 % @ 55 °C, IEC 60068-2-30 -standardin mukainen |
| Tärinänkestävyys: | 0.35 mm (f= 5...57.6 Hz), IEC 60068-2-6 -standardin mukainen1 gn (f= 57.6...150 Hz), IEC 60255-21-1 -standardin mukainen |
| Iskunkestävyys: | 15 gn 11 ms, IEC 60255-21-1 -standardin mukainen |
| IP-suojausaste: | IP20 (liittimet), IEC 60529 -standardin mukainenIP30 (kotelo), IEC 60529 -standardin mukainen |
| Saasteaste: | 3, IEC 60664-1 -standardin mukainen |
| Dielektrinen testijännite: | 2 kV, 1 min AC 50 Hz, IEC 60255-5 -standardin mukainen2 kV, 1 min AC 50 Hz, IEC 60664-1 -standardin mukainen |
| Kestävä tarjousstatus: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389119405232 |
|---|
