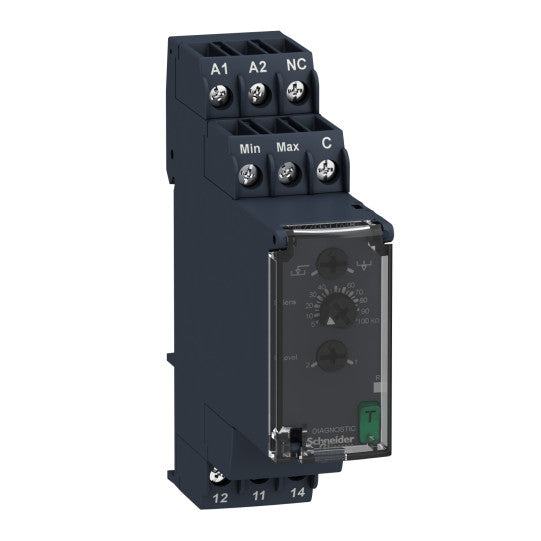

Moduulimainen nestetason ohjausrele, 8 A, 1 vaihtokosketin, 24…240 V AC/DC - RM22LG11MR
SKU: RM22LG11MR
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Moduulimainen nestetason ohjausrele, 8 A, 1 vaihtokosketin, 24…240 V AC/DC - RM22LG11MR
KUVAUS
| Tuotevalikoima: | Harmony Control Relays |
|---|---|
| Tuotteen tai komponentin tyyppi: | Pintatason ohjausrele |
| Releen tyyppi: | Tasonsäätörele |
| Releen nimi: | RM22L |
| Releen valvotut parametrit: | Vastusantureilla tapahtuva tunnistus |
| Aikaviiveen tyyppi: | Ei viivettä |
| Kytkentäkapasiteetti VA: | 2000 VA |
| Mittausalue: | 5...100 kOhm |
| Koskettimien tyyppi ja koostumus: | 2 C/O |
| Liitännät - liittimet: | Ruuviliittimet |
| [Uc] ohjauspiirin jännite: | 24...240 V |
| [In] nimellisvirta: | 8 A |
| Nollausaika: | 1750 ms |
|---|---|
| Suurin kytkentäjännite: | 250 V AC |
| Minimikytkentävirta: | 10 mA at 5 V DC |
| Suurin kytkentävirta: | 8 A AC |
| [Us] nimellissyöttöjännite: | 24...240 V AC/DC 50/60 Hz |
| Syöttöjännitteen rajat: | 20.4...264 V AC/DC |
| Ohjauspiirin jänniterajat: | - 15 % + 10 % Un |
| Tehonkulutus VA: | 5 VA AC |
| Maksimitehonkulutus W: | 1.5 W DC |
| Antokoskettimet: | 2 C/O |
| Nimellislähtövirta: | 8 A |
| Käynnistyksen viive käynnistyksen yhteydessä: | 0.6 s |
| Suurin elektrodijännite: | 12 V AC |
| Suurin elektrodivirta: | 1 mA |
| Toistettavuustarkkuus: | +/- 2 % aikaviiveellä |
| Mittaustarkkuus: | 0.05 %/°C lämpötilan vaihtelulla |
| Herkkyysasteikko: | 5...100 kOhm St (Standard Sensitivity) |
| Herkkyyden säätö: | 5...100 % |
| Antureiden maksimisyöttövirta: | 1 mA |
| Suurin kaapelin etäisyys laitteiden välillä: | 1000 m anturin ja viiveen välillä |
| Kaapelin kapasitanssi: | 1 nF at HS (High Sensitivity) anturikaapelille2.2 nF at St (Standard Sensitivity) anturikaapelille4.7 nF at LS (Low Sensitivity) anturikaapelille |
| Ylijänniteluokka: | III standardin IEC 60664-1 mukaisesti |
| Eristysvastus: | > 100 MOhm at 500 V DC standardin IEC 60255-27 mukaisesti |
| Eristys: | Syötön ja mittauksen välillä |
| Asennusasento: | Mikä tahansa asento |
| Liitännät - liittimet: | Ruuviliittimet, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) yksijohtiminen ilman johdonpään holkkiaRuuviliittimet, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) taipuisa johdonpään holkillaRuuviliittimet, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 12) yksijohtiminen ilman johdonpään holkkiaRuuviliittimet, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 14) taipuisa johdonpään holkilla |
| Kiristysmomentti: | 0.6...1 N.m standardin IEC 60947-1 mukaisesti |
| Kotelon materiaali: | Itsestään sammuva muovi |
| Tilan LED-valo: | LED (keltainen)rele ONLED (vihreä)virta ON |
| Asennuskannatin: | 35 mm DIN-kisko standardin EN/IEC 60715 mukaisesti |
| Sähköinen kestävyys: | 100000 jaksoa |
| Mekaaninen kestävyys: | 10000000 jaksoa |
| Käyttöluokka: | AC-15 standardin IEC 60947-5-1 mukaisestiDC-13 standardin IEC 60947-5-1 mukaisestiAC-1 standardin IEC 60947-4-1 mukaisestiDC-1 standardin IEC 60947-4-1 mukaisesti |
| Turvallisuuden luotettavuustiedot: | B10d = 120000MTTFd = 125,5 vuotta |
| Kosketinmateriaalit: | Kadmiumvapaa |
| Leveys: | 22.5 mm |
| Tuotteen paino: | 0.1 kg |
| Toiminnallisuus: | Resistive probe detection |
| Yhteensopivuuskoodi: | RM22 |
| Mikrokatkosten sieto: | 100 ms DC90 ms AC |
|---|---|
| Sähkömagneettinen yhteensopivuus: | Häiriönsieto asuin-, liike- ja kevytteollisuusympäristöissä standardin EN/IEC 61000-6-1 mukaisestiHäiriönsieto teollisuusympäristöissä standardin EN/IEC 61000-6-2 mukaisestiEmissio asuin-, liike- ja kevytteollisuusympäristöissä standardin EN/IEC 61000-6-3 mukaisestiEmissio teollisuusympäristöissä standardin EN/IEC 61000-6-4 mukaisestiSähköstaattinen purkaus - testitaso: 6 kV taso 3 (kosketuspurkaus) standardin IEC 61000-4-2 mukaisestiSähköstaattinen purkaus - testitaso: 8 kV taso 3 (ilmapurkaus) standardin IEC 61000-4-2 mukaisestiSäteilevän radiotaajuisten sähkömagneettisten kenttien häiriönsietotesti - testitaso: 10 V/m taso 3 standardin IEC 61000-4-3 mukaisestiSähköinen nopea transientti/purskeen häiriönsietotesti - testitaso: 4 kV taso 4 (suora) standardin IEC 61000-4-4 mukaisestiSähköinen nopea transientti/purskeen häiriönsietotesti - testitaso: 2 kV taso 4 (kapasitiivinen kytkentä) standardin IEC 61000-4-4 mukaisestiYlijännitteen häiriönsietotesti - testitaso: 4 kV taso 4 (yhteinen tila) standardin IEC 61000-4-5 mukaisestiYlijännitteen häiriönsietotesti - testitaso: 2 kV taso 4 (differentiaalitila) standardin IEC 61000-4-5 mukaisestiJohtuvat ja säteilevät emissiot luokka B ryhmä 1 standardin CISPR 11 mukaisestiJohtuvat ja säteilevät emissiot luokka B standardin CISPR 22 mukaisesti |
| Standardit: | EN/IEC 60255-1 |
| Tuotesertifikaatit: | GLRCMCCCCSAULEACCE |
| Ympäristön lämpötila varastoinnissa: | -40...70 °C |
| Ympäristön lämpötila käytössä: | -20...50 °C at 60 Hz-20...60 °C at 50 Hz AC/DC |
| Suhteellinen kosteus: | 93...97 % at 25...55 °C standardin IEC 60068-2-30 mukaisesti |
| Värähtelynkestävyys: | 0.075 mm (f= 10...58.1 Hz) ei käytössä standardin IEC 60068-2-6 mukaisesti1 gn (f= 10...58.1 Hz) ei käytössä standardin IEC 60068-2-6 mukaisesti0.035 mm (f= 58.1...150 Hz) käytössä standardin IEC 60068-2-6 mukaisesti0.5 gn (f= 58.1...150 Hz) käytössä standardin IEC 60068-2-6 mukaisesti |
| Iskunkestävyys: | 15 gn (kesto = 11 ms) ei käytössä standardin IEC 60068-2-27 mukaisesti5 gn (kesto = 11 ms) käytössä standardin IEC 60068-2-27 mukaisesti |
| IP-suojausluokka: | IP20 (liittimet) standardin IEC 60529 mukaisestiIP40 (kotelo) standardin IEC 60529 mukaisestiIP50 (etupaneeli) standardin IEC 60529 mukaisesti |
| Likaantumisaste: | 3 standardin IEC 60664-1 mukaisesti |
| Dielektrinen testijännite: | 2.5 kV, 1 min AC 50 Hz standardin IEC 60255-27 mukaisesti |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480792328 |
|---|
