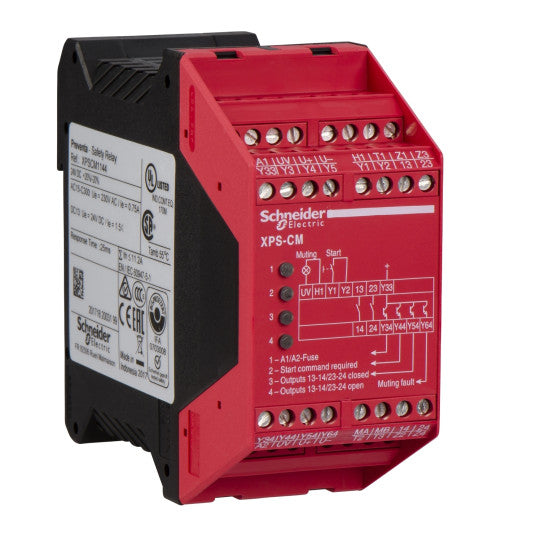

moduuli XPS-CM - yksisäteiset valosähköiset anturit - 24 V DC - XPSCM1144P
SKU: XPSCM1144P
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
moduuli XPS-CM - yksisäteiset valosähköiset anturit - 24 V DC - XPSCM1144P
KUVAUS
| Tuotevalikoima: | Telemecanique Safety-valoverhot XUSL |
|---|---|
| Tuote- tai komponenttityyppi: | Turvamoduuli |
| Turvamoduulin nimi: | XPSCM |
| Turvamoduulin käyttökohde: | Yksisäteisen valokennon valvontaan |
| Moduulin toiminto: | Sisäänrakennettu ohitus |
| Turvallisuustaso: | Voi saavuttaa luokan 2 asianmukaisella ohjausjärjestelmällä ja oikein johdotettuna standardin EN/ISO 13849-1 mukaisesti.Voi saavuttaa SILCL 1:n asianmukaisella ohjausjärjestelmällä ja oikein johdotettuna standardin EN/IEC 62061 mukaisesti.Voi saavuttaa PL = c:n asianmukaisella ohjausjärjestelmällä ja oikein johdotettuna standardin EN/ISO 13849-1 mukaisesti. |
| Turvallisuuden luotettavuustiedot: | MTTFd = 16,6 vuotta EN/ISO 13849-1 -standardin mukaisestiDC = 95,5 % EN/ISO 13849-1 -standardin mukaisestiPFH = 3,12E-7 1/h EN/IEC 61508 -standardin mukaisestiPFHd = 3,12E-7 1/h EN/IEC 62061 -standardin mukaisesti |
| Tulojen lukumäärä: | 2 (liitin (liittimet) MA, MB) ohitustoiminnolle4 (liitin (liittimet) Z1, Z2, Z3, Z4) anturille |
| Tulojännite: | 24 V DC anturille24 V DC (liitin (liittimet) U+, U-) ohitustoiminnolle |
| Tuloyhteensopivuus: | XC-rajakytkin ohitustoiminnolleXU2M18PP340... ohitustoiminnolleXU2S18PP340... (infrapuna) anturilleXU9M18PP340... ohitustoiminnolle |
| Liitännät - liittimet: | Ruuviliittimet, irrotettava liitinlista, 1 x 0,2...1 x 2,5 mm² massiivinen tai joustava ilman kaapelin päätäRuuviliittimet, irrotettava liitinlista, 1 x 0,25...1 x 2,5 mm² joustava kaapelin päällä, kehälläRuuviliittimet, irrotettava liitinlista, 1 x 0,25...1 x 2,5 mm² joustava kaapelin päällä, ilman kehääRuuviliittimet, irrotettava liitinlista, 2 x 0,2...2 x 1 mm² massiivinen ilman kaapelin päätäRuuviliittimet, irrotettava liitinlista, 2 x 0,2...2 x 1,5 mm² joustava ilman kaapelin päätäRuuviliittimet, irrotettava liitinlista, 2 x 0,25...2 x 1 mm² joustava kaapelin päällä, ilman kehääRuuviliittimet, irrotettava liitinlista, 2 x 0,5...2 x 1,5 mm² joustava kaapelin päällä, kaksoiskehällä |
| Lähdön tyyppi: | Rele 2 NO (13-14, 23-24), jännitteetön |
| Lisäpiirien määrä: | 0 |
| [Us] nimellissyöttöjännite: | 24 V DC - 20...20 % |
| Anturin virransyöttö: | U+, U-: 24 V DC |
|---|---|
| Antureiden suurin syöttövirta: | 200 mA |
| Tulovirta: | 200 mA ohitustoimintoa varten |
| Tulojen synkronointiaika: | 3 s (+/- 20 %) MA/MB-ohitussignaalin aktivointiin |
| Ohituksen enimmäiskesto: | 60 s (- 10...30 %) |
| Suurin linjavastus: | 10 Ohm anturin virransyöttöön |
| Katkaisukyky: | 180 VA pitävä AC-15 C300 relelähtö1800 VA käynnistys AC-15 C300 relelähtö |
| Katkaisukyky: | 20 mA 24 V:lla puolijohdelähdölle1,5 A 24 V:lla (DC-13) aikavakio: 50 ms relelähdölle |
| Liittyvä sulakekoko: | 4 A gG relelähdölle standardin DIN VDE 0660 osa 200 mukaisesti4 A gG relelähdölle standardin EN/IEC 60947-5-1 mukaisesti6 A nopea relelähdölle standardin DIN VDE 0660 osa 200 mukaisesti6 A nopea relelähdölle standardin EN/IEC 60947-5-1 mukaisesti |
| Pienin lähtövirta: | 10 mA relelähdölle |
| Pienin lähtöjännite: | 17 V relelähdölle |
| Suurin vasteaika tulon ollessa avoin: | 25 ms |
| Paikallinen signalointi: | 1 LED, toiminto elektronisen sisäisen sulakkeen tila1 LED, toiminto uudelleenkäynnistys1 LED, toiminto turvalähdöt suljettu1 LED, toiminto turvalähdöt avoinna1 hehkulamppu, toiminto ohituksen virrankulutus: 4...6,5 W |
| Lähdön lämpövirta: | 5,6 A per rele11 A maksimi |
| Tehonkulutus W:nä: | 15 W |
| Suojaustyyppi: | Elektroninen sisäinen sulake |
| [Ui] nimelliseristysjännite: | 300 V (saasteaste 2) standardin DIN VDE 0110 osat 1 ja 2 mukaisesti300 V (saasteaste 2) standardin EN/IEC 60947-5-1 mukaisesti |
| [Uimp] nimellinen impulssinkestojännite: | 4 kV ylijänniteluokka III standardin DIN VDE 0110 osat 1 ja 2 mukaisesti4 kV ylijänniteluokka III standardin EN/IEC 60947-5-1 mukaisesti |
| Ympäristön ilman lämpötila käytössä: | -10...55 °C |
|---|---|
| Ympäristön ilman lämpötila varastoinnissa: | -25...85 °C |
| IP-suojausluokka: | IP20 (liittimet) standardin IEC 60529 mukaisestiIP40 (kotelo) standardin IEC 60529 mukaisesti |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110274134 |
|---|
