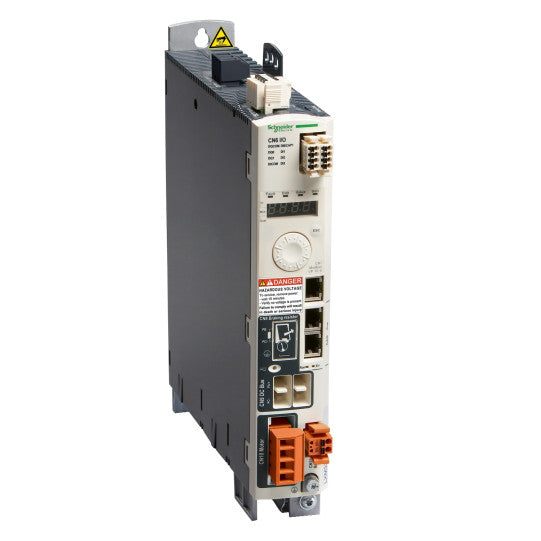

Liikeohjain, Lexium 32, yksivaiheinen syöttöjännite 115/230 V, 0,3/0,5 kW - LXM32AU90M2
SKU: LXM32AU90M2
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Liikeohjain, Lexium 32, yksivaiheinen syöttöjännite 115/230 V, 0,3/0,5 kW - LXM32AU90M2
KUVAUS
| Tuotevalikoima: | Lexium 32 |
|---|---|
| Tuote tai komponenttityyppi: | Liikkeen servokäyttölaite |
| Laitteen lyhyt nimi: | LXM32A |
| Aseman formaatti: | Book |
| Verkon vaiheiden lukumäärä: | Yksivaiheinen |
| [Us] Nimellissyöttöjännite: | 100...120 V - 15...10 %200...240 V - 15...10 % |
| Syöttöjännitteen rajat: | 85...132 V170...264 V |
| Syöttötaajuus: | 50/60 Hz - 5...5 % |
| Verkkotaajuus: | 47.5...63 Hz |
| EMC-suodatin: | Integroitu |
| Jatkuva lähtövirta: | 3 A nopeudella 8 kHz |
| Lähtövirta 3s huippu: | 6 A 115 V jännitteellä 5 s9 A 230 V jännitteellä 5 s |
| Jatkuva teho: | 300 W 115 V jännitteellä900 W 230 V jännitteellä |
| Nimellisteho: | 0.3 kW 115 V 8 kHz0.5 kW 230 V 8 kHz |
| Linjavirta: | 5.2 A 90 % 115 V, ulkoisella linjareaktorilla 2 mH6.3 A 107 % 230 V, ulkoisella linjareaktorilla 2 mH5.4 A 159 % 115 V, ilman linjareaktoria4.5 A 166 % 230 V, ilman linjareaktoria |
| Kytkentätaajuus: | 8 kHz |
|---|---|
| Ylijänniteluokka: | III |
| Suurin vuotovirta: | 30 mA |
| Lähtöjännite: | |
| Sähköeristys: | Tehon ja ohjauksen välillä |
| Kaapelityyppi: | Yksisäikeinen IEC-kaapeli (lämpötila: 50 °C) kupari 90 °C XLPE/EPR |
| Sähköliitäntä: | Liitin, puristuskapasiteetti: 3 mm², AWG 12 (CN8)Liitin, puristuskapasiteetti: 5 mm², AWG 10 (CN1)Liitin, puristuskapasiteetti: 5 mm², AWG 10 (CN10) |
| Kiristysmomentti: | CN8: 0.5 N.mCN1: 0.7 N.mCN10: 0.7 N.m |
| Diskreettituloja: | 1 syötteen diskreettitulo(t)2 turvallisuuden diskreettitulo(t)4 logiikan diskreettitulo(t) |
| Diskreettitulotyyppi: | Kaappaa (CAP-liittimet)Logiikka (DI-liittimet)Turvallisuus (STO_A:n, STO_B:n täydentävät liittimet) |
| Näytteenoton kesto: | DI: 0.25 ms diskreetti |
| Diskreettitulojännite: | 24 V DC sieppausta varten24 V DC logiikkaa varten24 V DC turvallisuutta varten |
| Diskreettitulologikka: | Positiivinen (täydennys STO_A:sta, täydennys STO_B:stä) tilassa 0: 15 V standardin EN/IEC 61131-2 tyyppi 1 mukaisestiPositiivinen (DI) tilassa 0: > 19 V tilassa 1: Positiivinen tai negatiivinen (DI) tilassa 0: 15 V standardin EN/IEC 61131-2 tyyppi 1 mukaisesti |
| Vasteaika: | |
| Diskreettejä lähtöjä: | 2 |
| Diskreettilähtötyyppi: | Logiikkalähtö(j) (DO)24 V DC |
| Diskreettilähtöjännite: | |
| Diskreettilähtölogiikka: | Positiivinen tai negatiivinen (DO) standardin EN/IEC 61131-2 mukaisesti |
| Kosketuksen vaimennusaika: | 2 µs CAP0.25 µs...1.5 ms DI |
| Jarruvirta: | 50 mA |
| Vasteaika lähtöön: | 250 µs (DO) diskreettilähtö(i)lle |
| Ohjaussignaalityyppi: | Servomoottorin kooderin palaute |
| Suojaustyyppi: | Napaisuuden vaihtumisen esto: tulosignaaliOikosulkujen esto: lähtösignaali |
| Turvallisuustoiminto: | STO (turvallinen momentin poiskytkentä), integroitu |
| Turvallisuustaso: | SIL 3 standardin EN/IEC 61508 mukaisestiPL = e standardin ISO 13849-1 mukaisesti |
| Tiedonsiirtoliitäntä: | CANmotion, integroituCANopen, integroituModbus, integroitu |
| Liitintyyppi: | RJ45 (merkintä CN4 tai CN5) CANmotionilleRJ45 (merkintä CN4 tai CN5) CANopenilleRJ45 (merkintä CN7) Modbusille |
| Käyttötapa: | Orja |
| Fyysinen liitäntä: | 2-johtiminen RS485-monipisteyhteys Modbusille |
| Siirtonopeus: | 1 Mbps väylän pituudelle 4 m CANopenille, CANmotionille125 kbps väylän pituudelle 500 m CANopenille, CANmotionille250 kbps väylän pituudelle 250 m CANopenille, CANmotionille50 kbps väylän pituudelle 1000 m CANopenille, CANmotionille500 kbps väylän pituudelle 100 m CANopenille, CANmotionille9600, 19200, 38400 bps väylän pituudelle 40 m Modbusille |
| Osoitteiden lukumäärä: | 1...127 CANopenille, CANmotionille1...247 Modbusille |
| Viestintäpalvelu: | 1 vastaanota SDO CANmotionille1 lähetä SDO CANmotionille2 PDO:ta standardin DSP 402 mukaisesti CANmotionille2 SDO:ta vastaanota CANopenille2 SDO:ta lähetä CANopenille4 konfiguroitavaa kartoitus-PDO:ta CANopenilleCANopen-laitteen profiilikäytöt ja liikkeenohjaus CANopenille, CANmotionilleVirheiden näyttö integroidulla näyttöliittimellä ModbusilleHätä CANopenille, CANmotionilleTapahtumapohjainen, aikapohjainen, etäpyydetty, synkronoitu (syklinen), synkronoitu (asyklinen) CANopenilleSolmun valvonta, sykemittaus CANopenillePaikannuksen ohjaustila CANmotionillePaikannuksen ohjaus, nopeusprofiili, vääntömomenttiprofiili ja kotiutustila CANopenilleSynkronointi CANmotionille |
| Tilan merkkivalo: | 1 LED (punainen)servokäytön jännite1 LEDvirhe1 LEDKÄYNNISSÄ |
| Signalointitoiminto: | Virheiden näyttö 7 segmenttiä |
| Merkintä: | CE |
| Käyttöasento: | Pystysuora +/- 10 astetta |
| Tuotteen yhteensopivuus: | Servomoottori BMH (70 mm, 1 moottoripakka)Servomoottori BSH (70 mm, 1 moottoripakka)Servomoottori BSH (55 mm, 3 moottoripakkaa)Servomoottori BSH (55 mm, 1 moottoripakka)Servomoottori BSH (55 mm, 2 moottoripakkaa) |
| Leveys: | 48 mm |
| Korkeus: | 270 mm |
| Syvyys: | 237 mm |
| Tuotteen paino: | 1.7 kg |
| Syöttöjännitteen kuvaus: | Yksivaiheinen 230 VYksivaiheinen 115 V |
| Verkon vaiheiden lukumäärä: | 1 |
| Käytön jännitteen pudotuksen kerroin: | 0.9 |
| Kentän heikkeneminen: | Epätosi |
| Jatkuva lähtövirta 2: | 3 A |
| Lähtövirta 3s huippu 2: | 6 A 115 V jännitteellä9 A 230 V jännitteellä |
| Kytkentätaajuus 2: | 8 kHz |
| Jatkuva lähtövirta 3: | 3 A |
| Lähtövirta 3s huippu 3: | 6 A 115 V jännitteellä9 A 230 V jännitteellä |
| Kytkentätaajuus 3: | 8 kHz |
| Tiedonsiirtoliitäntä: | CANopen, CANmotion |
| Tulo-/lähtöjen määrä: | 4 DI + 1 CI + 2 DO |
| EMC-suodattimen yhteensopivuus: | Tyyppi 020 |
| Yhteensopivuuskoodi: | LXM32A |
| Sähkömagneettinen yhteensopivuus: | Johtava EMC, luokka A ryhmä 1 standardin EN 55011 mukaisestiJohtava EMC, luokka A ryhmä 2 standardin EN 55011 mukaisestiJohtava EMC, ympäristö 2 luokka C3 standardin EN/IEC 61800-3 mukaisestiJohtava EMC, luokka C2 standardin EN/IEC 61800-3 mukaisestiJohtava EMC, ympäristöt 1 ja 2 standardin EN/IEC 61800-3 mukaisestiSähköstaattisen purkauksen immuniteettitesti, taso 3 standardin EN/IEC 61000-4-2 mukaisestiHerkkyys sähkömagneettisille kentille, taso 3 standardin EN/IEC 61000-4-3 mukaisesti1.2/50 µs iskunvaimennustesti, taso 3 standardin EN/IEC 61000-4-5 mukaisestiSähköisen nopean transientin/purskeen immuniteettitesti, taso 4 standardin EN/IEC 61000-4-4 mukaisestiSäteilevä EMC, luokka A ryhmä 2 standardin EN 55011 mukaisestiSäteilevä EMC, luokka C3 standardin EN/IEC 61800-3 mukaisesti |
|---|---|
| Standardit: | EN/IEC 61800-3EN/IEC 61800-5-1 |
| Tuotesertifikaatit: | ULCSATÜV |
| IP-suojausluokka: | IP20 standardin EN/IEC 60529 mukaisestiIP20 standardin EN/IEC 61800-5-1 mukaisesti |
| Tärinänkesto: | 1 gn (f= 13...150 Hz) standardin EN/IEC 60068-2-6 mukaisesti1.5 mm huipusta huippuun (f= 3...13 Hz) standardin EN/IEC 60068-2-6 mukaisesti |
| Iskunkestävyys: | 15 gn 11 ms standardin EN/IEC 60028-2-27 mukaisesti |
| Saastumisaste: | 2 standardin EN/IEC 61800-5-1 mukaisesti |
| Ympäristöominaisuus: | Luokat 3C1 standardin IEC 60721-3-3 mukaisesti |
| Suhteellinen kosteus: | Luokka 3K3 (5 - 85 %) ilman kondensaatiota standardin IEC 60721-3-3 mukaisesti |
| Käyttöympäristön ilman lämpötila: | 0...50 °C UL:n mukaisesti |
| Säilytyksen ympäristön ilman lämpötila: | -25...70 °C |
| Jäähdytystyyppi: | Luonnollinen konvektio |
| Käyttökorkeus: | > 1000...3000 m ehdoin |
| Kestävän kehityksen tarjontatila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606480076749 |
|---|
