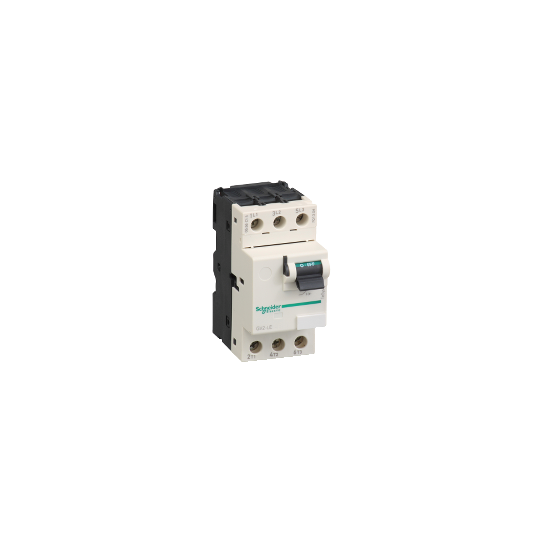

Moottorinsuojakatkaisija, TeSys GV2, 3P, 14 A, magneettinen, vääntökytkinohjaus, ruuviliittimet - GV2LE16
SKU: GV2LE16
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Moottorinsuojakatkaisija, TeSys GV2, 3P, 14 A, magneettinen, vääntökytkinohjaus, ruuviliittimet - GV2LE16
KUVAUS
| Sarja: | TeSys |
|---|---|
| Tuotevalikoima: | TeSys GV2 |
| Tuotteen nimi: | TeSys GV2 |
| Tuote tai komponenttityyppi: | Johdonsuojakatkaisija |
| Laitteen lyhyt nimi: | GV2LE |
| Laitteen sovellus: | Moottori |
| Napojen kuvaus: | 3P |
| Verkon tyyppi: | AC |
| Käyttöluokka: | Luokka A standardin IEC 60947-2AC-3 mukaisesti standardin IEC 60947-4-1 mukaisesti |
| Verkkotaajuus: | 50/60 Hz standardin IEC 60947-2 mukaisesti |
| Katkaisukyky: | 100 kA Icu nimellisjännitteellä 230/240 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti3 kA Icu nimellisjännitteellä 690 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti15 kA Icu nimellisjännitteellä 400/415 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti8 kA Icu nimellisjännitteellä 440 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti6 kA Icu nimellisjännitteellä 500 V AC 50/60 Hz, standardin IEC 60947-2 mukaisesti |
| [Ics] mitoitettu käyttöoikosulun katkaisukyky: | 100 % nimellisjännitteellä 230/240 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti75 % nimellisjännitteellä 500 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti50 % nimellisjännitteellä 400/415 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti75 % nimellisjännitteellä 690 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti50 % nimellisjännitteellä 440 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| Laukaisuyksikön tekniikka: | Magneettinen |
| Magneettinen laukaisuvirta: | 170 A |
| Kiinnitystapa: | 35 mm symmetrinen DIN-kisko: kiinnitettäväPaneeli: ruuvattava (adapterilevyllä) |
|---|---|
| Käyttöasento: | Mikä tahansa asento |
| Moottorin teho kW: | 5.5 kW jännitteellä 400/415 V AC 50/60 Hz7.5 kW jännitteellä 500 V AC 50/60 Hz9 kW jännitteellä 690 V AC 50/60 Hz11 kW jännitteellä 690 V AC 50/60 Hz |
| Ohjauksen tyyppi: | Kippikytkin |
| [In] nimellisvirta: | 14 A |
| [Ue] nimelliskäyttöjännite: | 690 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| [Ui] nimelliseristysjännite: | 690 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| [Uimp] nimellinen impulssijännitekestävyys: | 6 kV standardin IEC 60947-2 mukaisesti |
| Häviöteho per napa: | 1.8 W |
| Mekaaninen kestävyys: | 100000 jaksoa |
| Sähköinen kestävyys: | 100000 jaksoa AC-3-käytössä 415 V:lla |
| Maksimi käyttövauhti: | 40 kytkentää/tunti |
| Nimelliskäyttö: | Jatkuva standardin IEC 60947-4-1 mukaisesti |
| Suora liitin: | Ilman |
| Liitännät - liittimet: | Ruuviliittimet 2 kaapelia 1...6 mm² jäykkäRuuviliittimet 2 kaapelia 1.5...6 mm² taipuisa ilman kaapelipäätäRuuviliittimet 2 kaapelia 1...4 mm² taipuisa kaapelipäällä |
| Kiristysmomentti: | 1.7 N.m ruuviliittimissä |
| Mekaaninen kestävyys: | Iskut: 30 Gn standardin IEC 60068-2-27 mukaisestiTärinä: 5 Gn, 5...150 Hz standardin IEC 60068-2-6 mukaisesti |
| Sopii eristykseen: | Kyllä standardin IEC 60947-1 mukaisesti |
| Korkeus: | 89 mm |
| Leveys: | 45 mm |
| Syvyys: | 78.5 mm |
| Tuotteen paino: | 0.33 kg |
| Yhteensopivuuskoodi: | GV2LE |
| Standardit: | EN/IEC 60947-2EN/IEC 60947-4-1CSA C22.2 No 60947-4-1UL 60947-4-1 |
|---|---|
| Tuotesertifikaatit: | IECEE CB SchemeULCSACCCEACRINALROS (Lloyds register of shipping)DNV-GLBVUKCA |
| Suojauskäsittely: | TH |
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaisesti |
| IK-suojausaste: | IK04 |
| Ympäristön käyttölämpötila: | -20...60 °C |
| Ympäristön varastointilämpötila: | -40...80 °C |
| Palonkestävyys: | 960 °C standardin IEC 60695-2-1 mukaisesti |
| Käyttökorkeus: | 0...2000 m |
| Kestävän kehityksen tarjoustaso: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110516999 |
|---|
