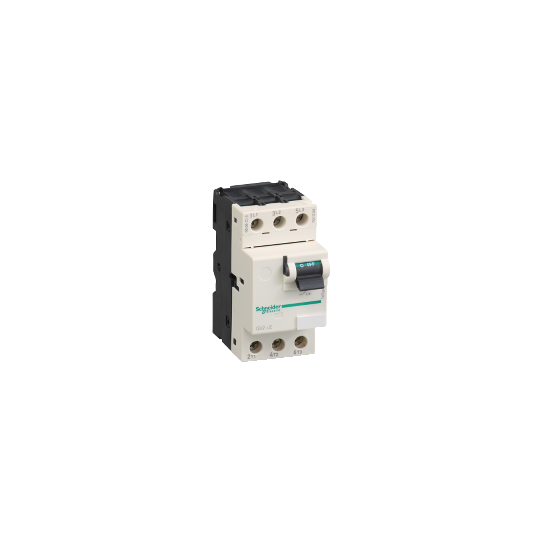

Moottorinsuojakatkaisija, TeSys GV2, 3P, 25 A, magneettinen, vääntö-/painikeohjaus, ruuviliittimet - GV2LE22
SKU: GV2LE22
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Moottorinsuojakatkaisija, TeSys GV2, 3P, 25 A, magneettinen, vääntö-/painikeohjaus, ruuviliittimet - GV2LE22
KUVAUS
| Sarja: | TeSys |
|---|---|
| Tuotevalikoima: | TeSys GV2 |
| Tuotteen nimi: | TeSys GV2 |
| Tuotteen tai komponentin tyyppi: | Katkaisija |
| Laitteen lyhyt nimi: | GV2LE |
| Laitteen käyttötarkoitus: | Moottori |
| Napojen kuvaus: | 3P |
| Verkon tyyppi: | AC |
| Käyttöluokka: | Luokka A standardin IEC 60947-2AC-3 mukaisesti standardin IEC 60947-4-1 mukaisesti |
| Verkon taajuus: | 50/60 Hz standardin IEC 60947-2 mukaisesti |
| Katkaisukyky: | 50 kA Icu nimellisjännitteellä 230/240 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti3 kA Icu nimellisjännitteellä 690 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti15 kA Icu nimellisjännitteellä 400/415 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti6 kA Icu nimellisjännitteellä 440 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti4 kA Icu nimellisjännitteellä 500 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| [Ics] mitoitettu käyttöoikosulkukatkaisukyky: | 100 % jännitteellä 230/240 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti75 % jännitteellä 500 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti75 % jännitteellä 690 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti50 % jännitteellä 440 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti40 % jännitteellä 400/415 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| Laukaisuyksikön tekniikka: | Magneettinen |
| Magneettinen laukaisuvirta: | 327 A |
| Kiinnitystapa: | 35 mm symmetrinen DIN-kisko: kiinnitettyPanel: ruuvattu (adapterilevyllä) |
|---|---|
| Käyttöasento: | Mikä tahansa asento |
| Moottorin teho kW: | 9 kW jännitteellä 400/415 V AC 50/60 Hz11 kW jännitteellä 400/415 V AC 50/60 Hz11 kW jännitteellä 500 V AC 50/60 Hz15 kW jännitteellä 500 V AC 50/60 Hz18.5 kW jännitteellä 690 V AC 50/60 Hz |
| Ohjaustyyppi: | Kytkin |
| [In] mitoitusvirta: | 25 A |
| [Ue] mitoituskäyttöjännite: | 690 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| [Ui] nimelliseristysjännite: | 690 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| [Uimp] nimellisimpulssikestojännite: | 6 kV standardin IEC 60947-2 mukaisesti |
| Tehohäviö per napa: | 1.8 W |
| Mekaaninen kestävyys: | 100000 jaksoa |
| Sähköinen kestävyys: | 100000 jaksoa AC-3:lle 415 V:lla |
| Suurin käyttöaste: | 40 cyc/h |
| Mitoitettu toiminta: | Jatkuva standardin IEC 60947-4-1 mukaisesti |
| Suora liitin: | Ilman |
| Liitännät - liittimet: | Ruuviliittimet 2 kaapeli(a) 1...6 mm² jäykkäRuuviliittimet 2 kaapeli(a) 1.5...6 mm² joustava ilman kaapelipäätettäRuuviliittimet 2 kaapeli(a) 1...4 mm² joustava kaapelipäätteellä |
| Kiristysmomentti: | 1.7 N.m ruuviliittimissä |
| Mekaaninen kestävyys: | Iskut: 30 Gn standardin IEC 60068-2-27 mukaisestiTärinät: 5 Gn, 5...150 Hz standardin IEC 60068-2-6 mukaisesti |
| Soveltuvuus eristykseen: | Kyllä standardin IEC 60947-1 mukaisesti |
| Korkeus: | 89 mm |
| Leveys: | 45 mm |
| Syvyys: | 78.5 mm |
| Tuotteen paino: | 0.33 kg |
| Yhteensopivuuskoodi: | GV2LE |
| Standardit: | EN/IEC 60947-2EN/IEC 60947-4-1CSA C22.2 No 60947-4-1UL 60947-4-1 |
|---|---|
| Tuotesertifikaatit: | IECEE CB SchemeULCSACCCEACRINALROS (Lloyds register of shipping)DNV-GLBVUKCA |
| Suojakäsittely: | TH |
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaisesti |
| IK-suojausluokka: | IK04 |
| Ympäristön käyttölämpötila: | -20...60 °C |
| Ympäristön varastointilämpötila: | -40...80 °C |
| Palonkestävyys: | 960 °C standardin IEC 60695-2-1 mukaisesti |
| Käyttökorkeus: | 0...2000 m |
| Kestävän kehityksen tarjouksen tila: | Green Premium -tuoteREACh-asetus |
| Code EAN: | 3389110517033 |
|---|
