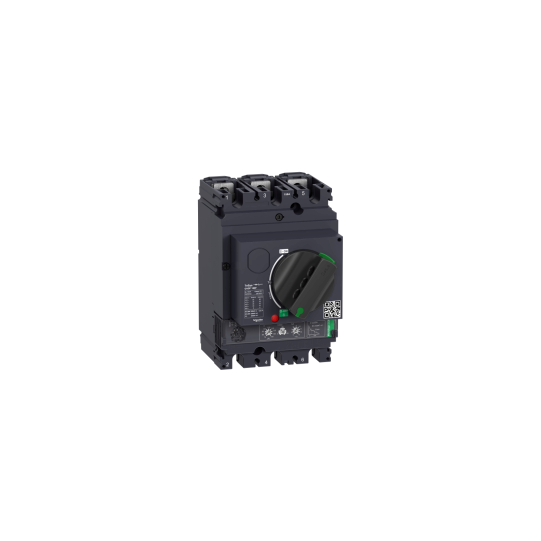

Moottorinsuojakatkaisija, TeSys GV5, 3P, 150A, Icu 36kA, lämpömagneettinen - GV5P150F
KUVAUS
| Sarja: | TeSys |
|---|---|
| Tuotevalikoima: | TeSys GV5 |
| Tuotteen nimi: | TeSys GV5 |
| Tuotteen tai komponentin tyyppi: | Moottorisuojakatkaisija |
| Laitteen lyhyt nimi: | GV5P |
| Laitesovellus: | Moottorin suojaus |
| Suojaustyyppi: | YlikuormitussuojausOikosulkusuojausVälitön oikosulkusuojausVaihe-epätasapainoVaihehäviö |
| Käyttöluokka: | Luokka A standardin IEC 60947-2 mukaisesti |
| Ohjaustyyppi: | Suora vääntökahva |
| Soveltuvuus eristykseen: | Kyllä standardin EN/IEC 60947-2 mukaisesti |
| Napojen kuvaus: | 3P |
| [Ue] nimelliskäyttöjännite: | 690 V AC 50/60 Hz |
| [In] nimellisvirta: | 150 A 65 °C:ssa |
| Katkaisukyvyn koodi: | F 36 kA |
| Katkaisukyky: | 36 kA Icu 400/415 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti30 kA Icu 500 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti8 kA Icu 660/690 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| [Ics] nimellinen huoltokäytön oikosulkukatkaisukyky: | 100 % 400/415 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti100 % 500 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti100 % 660/690 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| [Ui] nimelliseristysjännite: | 800 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| [Uimp] nimellinen impulssijännitekesto: | 8 kV |
| Ylijänniteluokka: | III |
| Laukaisuyksikön nimi: | Micrologic 2.2 M |
| Laukaisuyksikön luokitus: | 150 A |
| Laukaisuyksikön tekniikka: | Elektroninen |
| Magneettinen laukaisuvirta: | 2250 A |
| [Isd] oikosulun poiminnan säätöalue: | 5...13 x Ir säädettävä 9 asetusta |
| Lämpösuojauksen säätöalue: | 70...150 A säädettävä 9 asetusta |
| Terminen ylikuormitusluokka: | Luokka 5 standardin IEC 60947-4-1 mukaisestiLuokka 10 standardin IEC 60947-4-1 mukaisestiLuokka 20 standardin IEC 60947-4-1 mukaisesti |
| Vaihekatkossensitiivisyys: | Kyllä standardin IEC 60947-4-1 mukaisesti |
| Mekaaninen kestävyys: | 40000 jaksoa |
| Sähköinen kestävyys: | 20000 jaksoa AC-3:lle 400/415 V In |
| Suurin käyttötaajuus: | 25 jaksoa/h |
| Nimelliskäyttö: | Jatkuva |
| Häviöteho per napa: | 9.2 W |
| Moottoriteho kW: | 55...75 kW 400/415 V AC 50/60 Hz75...90 kW 500 V AC 50/60 Hz90...110 kW 660/690 V AC 50/60 Hz |
|---|---|
| Paikallinen signaalointi: | LED valmiinaLED 95 % Ith |
| Standardit: | EN/IEC 60947-1EN/IEC 60947-2EN/IEC 60947-4-1UL 60947-4-1CSA C22.2 No 60947-4-1 |
| Tuotesertifikaatit: | IECEE CB SchemeEAC (odottaa) |
| Kiinnitystapa: | Ruuveilla |
| Asennusasento: | Vaaka- ja pystysuora |
| Liitännät - liittimet: | Virtapiiri: kiskot - virtakiskon poikkileikkaus: 25 x 6 mmVirtapiiri: korvakkeet - ulkohalkaisija: 25 mm |
| Liitäntäetäisyys: | 35 mm ilman levitystä |
| Kiristysmomentti: | 15 N.m ruuvi |
| Leveys: | 105 mm |
| Korkeus: | 161 mm |
| Syvyys: | 155 mm |
| Tuotteen paino: | 2.4 kg |
| Väri: | Antrasiitti (RAL 7016) |
| Ympäristön lämpötila varastoinnissa: | -55...85 °C |
|---|---|
| Ympäristön lämpötila käytössä: | -25...70 °C |
| Käyttökorkeus: | 0...2000 m ilman alentamista |
| IP-suojausaste: | IP40 standardin IEC 60529 mukaisesti |
| IK-suojausaste: | IK07 standardin IEC 62262 mukaisesti |
| Saasteaste: | 3 |
| Suojakäsittely: | TC |
| Palonkestävyys: | 960 °C standardin IEC 60695-2-1 mukaisesti |
| Mekaaninen kestävyys: | Tärinät: +/- 1 mm 2...13.2 Hz standardin IEC 60068-2-6 mukaisestiTärinät: 0.7 gn 13.2...100 Hz standardin IEC 60068-2-6 mukaisesti |
| Kestävän kehityksen tarjonta: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606489915407 |
|---|
