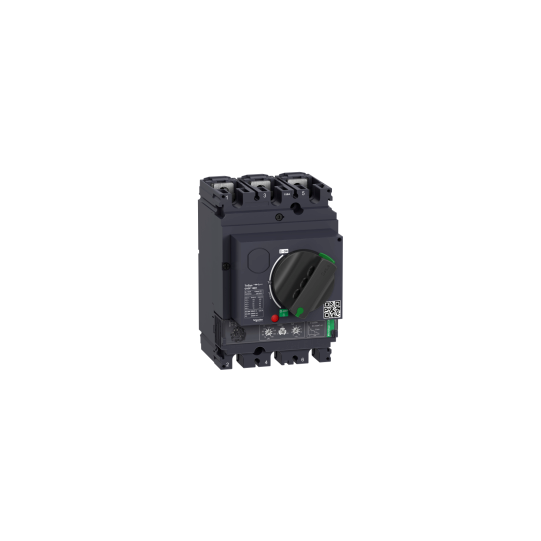

Moottorinsuojakatkaisija, TeSys GV5, 3P, 150A, Icu 70kA, lämpömagneettinen - GV5P150H
SKU: GV5P150H
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Moottorinsuojakatkaisija, TeSys GV5, 3P, 150A, Icu 70kA, lämpömagneettinen - GV5P150H
KUVAUS
| Sarja: | TeSys |
|---|---|
| Tuotevalikoima: | TeSys GV5 |
| Tuotenimi: | TeSys GV5 |
| Tuote- tai komponenttityyppi: | Moottorisuojakatkaisija |
| Laitteen lyhyt nimi: | GV5P |
| Laitteen käyttökohde: | Moottorin suojaus |
| Suojaustyyppi: | YlikuormitussuojaOikosulkusuojaVälitön oikosulkusuojausVaiheen epätasapainoVaihehäviö |
| Käyttöluokka: | Luokka A, standardin IEC 60947-2 mukainen |
| Ohjaustyyppi: | Suora kiertokahva |
| Soveltuvuus erottamiseen: | Kyllä, standardin EN/IEC 60947-2 mukainen |
| Napojen kuvaus: | 3P |
| [Ue] nimelliskäyttöjännite: | 690 V AC 50/60 Hz |
| [In] nimellisvirta: | 150 A (65 °C:ssa) |
| Katkaisukykykoodi: | H 70 kA |
| Katkaisukyky: | 70 kA Icu 400/415 V AC 50/60 Hz (IEC 60947-2:n mukainen)50 kA Icu 500 V AC 50/60 Hz (IEC 60947-2:n mukainen)10 kA Icu 660/690 V AC 50/60 Hz (IEC 60947-2:n mukainen) |
| [Ics] nimellinen lyhytaikainen oikosulkuvirrankatkaisukyky: | 100 % 400/415 V AC 50/60 Hz (IEC 60947-2:n mukainen)100 % 500 V AC 50/60 Hz (IEC 60947-2:n mukainen)100 % 660/690 V AC 50/60 Hz (IEC 60947-2:n mukainen) |
| [Ui] nimelliseristysjännite: | 800 V AC 50/60 Hz (IEC 60947-2:n mukainen) |
| [Uimp] nimellisimpulssijännite: | 8 kV |
| Ylijänniteluokka: | III |
| Laukaisuyksikön nimi: | Micrologic 2.2 M |
| Laukaisuyksikön luokitus: | 150 A |
| Laukaisuyksikön tekniikka: | Elektroninen |
| Magneettinen laukaisuvirta: | 2250 A |
| [Isd] lyhytaikaisen laukaisun säätöalue: | 5...13 x Ir säädettävä 9 asetusta |
| Lämpösuojan säätöalue: | 70...150 A säädettävä 9 asetusta |
| Lämpöylikuormitusluokka: | Luokka 5 standardin IEC 60947-4-1 mukainenLuokka 10 standardin IEC 60947-4-1 mukainenLuokka 20 standardin IEC 60947-4-1 mukainen |
| Vaihekatkosherkkyys: | Kyllä standardin IEC 60947-4-1 mukainen |
| Mekaaninen kestävyys: | 40000 jaksoa |
| Sähköinen kestävyys: | 20000 jaksoa AC-3:lle 400/415 V In:ssä |
| Suurin käyttötaajuus: | 25 jaksoa/h |
| Nimellinen käyttö: | Jatkuva |
| Tehohäviö per napa: | 9,2 W |
| Moottorin teho kW: | 55...75 kW 400/415 V AC 50/60 Hz75...90 kW 500 V AC 50/60 Hz90...110 kW 660/690 V AC 50/60 Hz |
|---|---|
| Paikallinen merkinanto: | LED valmisLED 95 % Ith |
| Standardit: | EN/IEC 60947-1EN/IEC 60947-2EN/IEC 60947-4-1UL 60947-4-1CSA C22.2 No 60947-4-1 |
| Tuotesertifikaatit: | IECEE CB SchemeEAC (odottaa) |
| Kiinnitystapa: | Ruuveilla |
| Asennusasento: | Vaaka ja pysty |
| Liitännät - liittimet: | Tehovirta: johtokiskot - johtokiskon poikkileikkaus: 25 x 6 mmTehovirta: liittimet - ulkohalkaisija: 25 mm |
| Liitännän nousu: | 35 mm ilman levittimiä |
| Kiristysmomentti: | 15 N.m ruuvi |
| Leveys: | 105 mm |
| Korkeus: | 161 mm |
| Syvyys: | 155 mm |
| Tuotteen paino: | 2,4 kg |
| Väri: | Antrasiitti (RAL 7016) |
| Ympäristön säilytyslämpötila: | -55...85 °C |
|---|---|
| Ympäristön käyttölämpötila: | -25...70 °C |
| Käyttökorkeus: | 0...2000 m ilman alentamista |
| IP-suojausluokka: | IP40 standardin IEC 60529 mukainen |
| IK-suojausluokka: | IK07 standardin IEC 62262 mukainen |
| Saasteaste: | 3 |
| Suojakäsittely: | TC |
| Palonkestävyys: | 960 °C standardin IEC 60695-2-1 mukainen |
| Mekaaninen kestävyys: | Tärinä: +/- 1 mm 2...13.2 Hz standardin IEC 60068-2-6 mukainenTärinä: 0.7 gn 13.2...100 Hz standardin IEC 60068-2-6 mukainen |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606489915414 |
|---|
