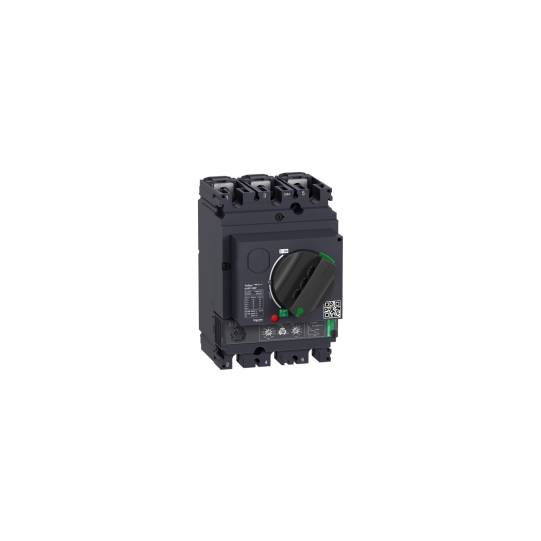

Moottorinsuojakatkaisija, TeSys GV5, 3P, 220A, Icu 36kA, lämpömagneettinen - GV5P220F
SKU: GV5P220F
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Moottorinsuojakatkaisija, TeSys GV5, 3P, 220A, Icu 36kA, lämpömagneettinen - GV5P220F
KUVAUS
| Sarja: | TeSys |
|---|---|
| Tuotevalikoima: | TeSys GV5 |
| Tuotteen nimi: | TeSys GV5 |
| Tuotteen tai komponentin tyyppi: | Moottorisuojakatkaisija |
| Laitteen lyhyt nimi: | GV5P |
| Laitteen käyttösovellus: | Moottorinsuojaus |
| Suojaustyyppi: | YlikuormitussuojaOikosulkusuojausHetkellinen oikosulkusuojausVaihe-epätasapainoVaiheen katkos |
| Käyttöluokka: | Luokka A standardin IEC 60947-2 mukaan |
| Ohjaustyyppi: | Suora kiertokahva |
| Soveltuvuus eristykseen: | Kyllä, EN/IEC 60947-2 -standardin mukaisesti |
| Napojen kuvaus: | 3P |
| [Ue] nimelliskäyttöjännite: | 690 V AC 50/60 Hz |
| [In] nimellisvirta: | 220 A kohdassa 65 °C |
| Katkaisukyvyn koodi: | F 36 kA |
| Katkaisukyky: | 36 kA Icu kohdassa 400/415 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti30 kA Icu kohdassa 500 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti8 kA Icu kohdassa 660/690 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| [Ics] nimellinen käyttöoikosulkukatkaisukyky: | 100 % kohdassa 400/415 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti100 % kohdassa 500 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti100 % kohdassa 660/690 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| [Ui] nimelliseristysjännite: | 800 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| [Uimp] nimellisimpulssi-jännitekesto: | 8 kV |
| Ylijänniteluokka: | III |
| Laukaisuyksikön nimi: | Micrologic 2.2 M |
| Laukaisuyksikön nimellisarvo: | 220 A |
| Laukaisuyksikön tekniikka: | Elektroninen |
| Magneettinen laukaisuvirta: | 3300 A |
| [Isd] lyhytaikaisen laukaisun säätöalue: | 5...13 x Ir säädettävissä, 9 asetusta |
| Lämpösuojan säätöalue: | 100...220 A säädettävissä, 9 asetusta |
| Lämpöylikuormitusluokka: | Luokka 5 standardin IEC 60947-4-1 mukaanLuokka 10 standardin IEC 60947-4-1 mukaanLuokka 20 standardin IEC 60947-4-1 mukaan |
| Vaihekatkosherkkyys: | Kyllä, standardin IEC 60947-4-1 mukaisesti |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 10000 jaksoa AC-3-käytössä 400/415 V In |
| Suurin toimintanopeus: | 25 jaksoa/tunti |
| Nimelliskäyttö: | Jatkuva |
| Häviöteho per napa: | 17.6 W |
| Moottoriteho kW: | 90...110 kW kohdassa 400/415 V AC 50/60 Hz110 kW kohdassa 500 V AC 50/60 Hz110...132 kW kohdassa 660/690 V AC 50/60 Hz |
|---|---|
| Paikallinen signalointi: | LED valmisLED 95 % Ith |
| Standardit: | EN/IEC 60947-1EN/IEC 60947-2EN/IEC 60947-4-1UL 60947-4-1CSA C22.2 No 60947-4-1 |
| Tuotesertifikaatit: | IECEE CB SchemeEAC (odottaa hyväksyntää) |
| Kiinnitystapa: | Ruuveilla |
| Asennusasento: | Vaaka ja pysty |
| Liitännät - liittimet: | Tehopiiri: kiskot - virtakiskon poikkileikkaus: 25 x 6 mmTehopiiri: korvakkeet - ulkohalkaisija: 25 mm |
| Liitäntäjako: | 35 mm ilman levitysholkkeja |
| Kiristysmomentti: | 15 N.m ruuvi |
| Leveys: | 105 mm |
| Korkeus: | 161 mm |
| Syvyys: | 155 mm |
| Tuotteen paino: | 2.6 kg |
| Väri: | Antrasiitti (RAL 7016) |
| Ympäristön lämpötila varastoinnissa: | -55...85 °C |
|---|---|
| Ympäristön lämpötila käytössä: | -25...70 °C |
| Käyttökorkeus: | 0...2000 m ilman tehonrajoitusta |
| IP-suojausluokka: | IP40 standardin IEC 60529 mukaisesti |
| IK-suojausluokka: | IK07 standardin IEC 62262 mukaisesti |
| Saasteaste: | 3 |
| Suojakäsittely: | TC |
| Palonkestävyys: | 960 °C standardin IEC 60695-2-1 mukaisesti |
| Mekaaninen kestävyys: | Tärinä: +/- 1 mm 2...13.2 Hz standardin IEC 60068-2-6 mukaisestiTärinä: 0.7 gn 13.2...100 Hz standardin IEC 60068-2-6 mukaisesti |
| Kestävän kehityksen tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606489915421 |
|---|
