Moottorinsuojakatkaisija, TeSys GV6, 3P, 500A, Icu 36kA, lämpömagneettinen - GV6P500F
SKU: GV6P500F
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen

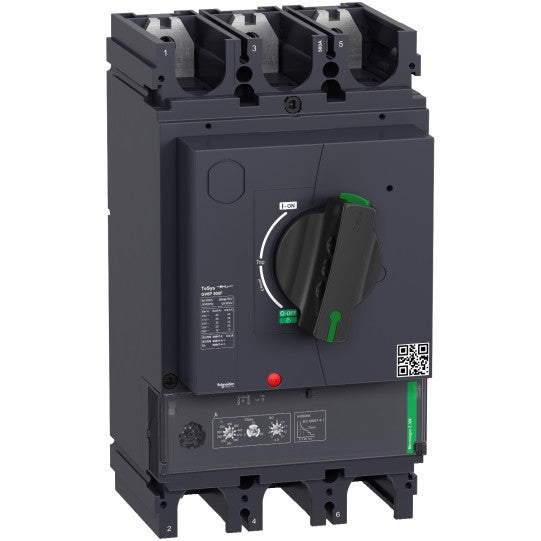

Moottorinsuojakatkaisija, TeSys GV6, 3P, 500A, Icu 36kA, lämpömagneettinen - GV6P500F
KUVAUS
| Sarja: | TeSys |
|---|---|
| Tuotevalikoima: | TeSys GV6 |
| Tuotteen nimi: | TeSys GV6 |
| Tuotteen tai komponentin tyyppi: | Moottorisuojakatkaisija |
| Laitteen lyhyt nimi: | GV6P |
| Laitesovellus: | Moottorin suojaus |
| Suojaustyyppi: | YlikuormitussuojausOikosulkusuojausVälitön oikosulkusuojausVaihe-epätasapainoVaihehäviö |
| Käyttöluokka: | Luokka A standardin IEC 60947-2 mukaisesti |
| Ohjaustyyppi: | Suora vääntökahva |
| Soveltuvuus erotteluun: | Kyllä, EN/IEC 60947-2 -standardin mukaisesti |
| Napojen kuvaus: | 3P |
| [Ue] nimellistoimintajännite: | 690 V AC 50/60 Hz |
| [In] nimellisvirta: | 500 A @ 65 °C |
| Katkaisukykykoodi: | F 36 kA |
| Katkaisukyky: | 36 kA Icu @ 400/415 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti25 kA Icu @ 500 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti10 kA Icu @ 660/690 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| [Ics] nimellinen käyttöoikosulun katkaisukyky: | 100 % @ 400/415 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti100 % @ 500 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti100 % @ 660/690 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| [Ui] nimelliseristysjännite: | 800 V AC 50/60 Hz standardin IEC 60947-2 mukaisesti |
| [Uimp] nimellisimpulssijännitekestävyys: | 8 kV |
| Ylijänniteluokka: | III |
| Laukaisuyksikön nimi: | Micrologic 2.3 M |
| Laukaisuyksikön luokitus: | 500 A |
| Laukaisuyksikön tekniikka: | Elektroninen |
| Magneettinen laukaisuvirta: | 6500 A |
| [Isd] lyhytaikaisen noston säätöalue: | 5...13 x Ir säädettävä 9 asetusta |
| Lämpösuojauksen säätöalue: | 250...500 A säädettävä 9 asetusta |
| Lämpöylikuormitusluokka: | Luokka 5 standardin IEC 60947-4-1 mukaisestiLuokka 10 standardin IEC 60947-4-1 mukaisestiLuokka 20 standardin IEC 60947-4-1 mukaisesti |
| Vaihekatkaisuherkkyys: | Kyllä, standardin IEC 60947-4-1 mukaisesti |
| Mekaaninen kestävyys: | 15000 jaksoa |
| Sähköinen kestävyys: | 4000 jaksoa AC-3:lle 400/415 V In:llä |
| Suurin toimintataajuus: | 25 jaksoa/h |
| Nimellinen käyttö: | Jatkuva |
| Tehohäviö napaa kohti: | 39.7 W |
| Moottorin teho kW: | 200...250 kW @ 400/415 V AC 50/60 Hz250...315 kW @ 500 V AC 50/60 Hz315...400 kW @ 660/690 V AC 50/60 Hz |
|---|---|
| Paikallinen merkinanto: | LED valmiinaLED 95 % Ith |
| Standardit: | EN/IEC 60947-1EN/IEC 60947-2EN/IEC 60947-4-1UL 60947-4-1CSA C22.2 No 60947-4-1 |
| Tuotesertifikaatit: | IECEE CB SchemeEAC (odotettu) |
| Kiinnitystapa: | Ruuveilla |
| Asennusasento: | Vaaka- ja pystysuora |
| Liitännät - liittimet: | Virtapiiri: kiskot - virtakiskon poikkileikkaus: 32 x 10 mmVirtapiiri: liittimet - ulkohalkaisija: 32 mm |
| Liitäntäväli: | 45 mm ilman levityksiä |
| Kiristysmomentti: | 50 N.m ruuvi |
| Leveys: | 140 mm |
| Korkeus: | 255 mm |
| Syvyys: | 179 mm |
| Tuotteen paino: | 6.7 kg |
| Väri: | Antrasiitti (RAL 7016) |
| Ympäristön ilman lämpötila varastoinnin aikana: | -55...85 °C |
|---|---|
| Ympäristön ilman lämpötila käytön aikana: | -25...70 °C |
| Käyttökorkeus: | 0...2000 m ilman tehon alenemista |
| IP-suojausluokka: | IP40 standardin IEC 60529 mukaisesti |
| IK-suojausluokka: | IK07 standardin IEC 62262 mukaisesti |
| Saastumisaste: | 3 |
| Suojakäsittely: | TC |
| Palonkestävyys: | 960 °C standardin IEC 60695-2-1 mukaisesti |
| Mekaaninen kestävyys: | Tärinät: +/- 1 mm 2...13.2 Hz standardin IEC 60068-2-6 mukaisestiTärinät: 0.7 gn 13.2...100 Hz standardin IEC 60068-2-6 mukaisesti |
| EU:n RoHS-direktiivi: | YhteensopivaElohopeaton |
| EAN-koodi: | 3606489915469 |
|---|
