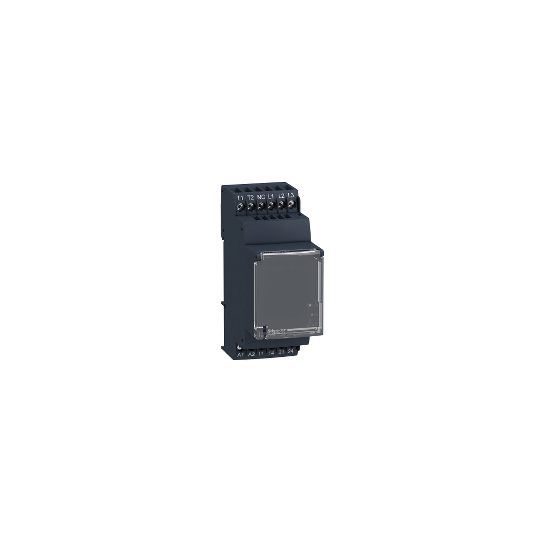

Moottorin jännite- ja lämpötilavalvontarele - RM35-T - 24..240 V AC/DC - 2 NO - RM35TM50MW
SKU: RM35TM50MW
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Moottorin jännite- ja lämpötilavalvontarele - RM35-T - 24..240 V AC/DC - 2 NO - RM35TM50MW
KUVAUS
| Tuotesarja: | Harmony Control Relays |
|---|---|
| Tuote tai komponenttityyppi: | 3-vaiheinen ohjausrele |
| Releen tyyppi: | Moottorin lämpötilan ohjausrele |
| Tuotteen erityinen käyttökohde: | 3-vaiheiselle syötölle |
| Releen nimi: | RM35TM |
| Releen valvotut parametrit: | VaihejärjestysMoottorin lämpötila PTC-anturin kauttaVaihevian tunnistus |
| Viivetyypin tyyppi: | Kiinteä 0,3 s |
| Kytkentäkapasiteetti VA: | 1250 VA |
| Mittausalue: | 208...480 V vaihtovirta0...20 Ohm oikosulkutunnistus |
| Koskettimien tyyppi ja rakenne: | 2 NO |
| Liitännät - liittimet: | Ruuviliittimet |
| [Uc] ohjauspiirin jännite: | 24...240 V |
| [In] nimellisvirta: | 5 A |
| Nollausaika: | 10000 ms lähtö |
|---|---|
| Suurin kytkentäjännite: | 250 V AC250 V DC |
| Minimikytkentävirta: | 10 mA at 5 V DC |
| Maksimikytkentävirta: | 5 A AC5 A DC |
| Syöttöjännitteen rajat: | 20.4...264 V AC20.4...264 V DC |
| Tehonkulutus VA: | 0...4 VA (24...240 V AC) |
| Suurin tehonkulutus W: | 0.5 W DC |
| Ohjauspiirin taajuus: | 50...60 Hz +/- 10 % |
| Vastus liittimien välillä: | 602 mOhm |
| Lähtökoskettimet: | 2 NO |
| Nimellislähtövirta: | 5 A |
| Mittausjänniterajat: | 176...528 V AC |
| Käynnistyksen viive käynnistyksessä: | 500 ms |
| Jännitealue: | 176...528 V |
| Vasteaika: | > 50 ms (tulo Y1 (kosketin Y1-T1) ja painike) |
| [Uc] ohjauspiirin jännite: | |
| Oikosulkuvirta: | 0.007 A lämpötila-anturipiiri (T1-T2 liittimet oikosuljettu) |
| Suurin vastus: | 1500 Ohm lämpötila-anturille 20 °C |
| Laukaisukynnys: | 3100 Ohm +/- 10 % lämpötilan ohjauspiirille |
| Nollauskynnys: | 1650 Ohm +/- 10 % lämpötilan ohjauspiirille |
| Merkintä: | CE |
| Ylijänniteluokka: | III, standardin IEC 60664-1 mukainen |
| Eristysresistanssi: | > 500 MOhm 500 V DC:llä syötön ja relelähdön välillä IEC 60255-5 -standardin mukaisesti> 500 MOhm 500 V DC:llä mittauksen ja relelähdön välillä IEC 60664-1 -standardin mukaisesti> 1 MOhm 500 V DC:llä syötön ja mittauksen välillä IEC 60255-5 -standardin mukaisesti> 500 MOhm 500 V DC:llä syötön ja relelähdön välillä IEC 60664-1 -standardin mukaisesti> 500 MOhm 500 V DC:llä mittauksen ja relelähdön välillä IEC 60255-5 -standardin mukaisesti> 1 MOhm 500 V DC:llä syötön ja mittauksen välillä IEC 60664-1 -standardin mukaisesti |
| [Ui] nimelliseristysjännite: | 400 V, standardin IEC 60664-1 mukainen |
| Syöttötaajuus: | 50/60 Hz +/- 10 % |
| Käyttöasento: | Mikä tahansa asento ilman alentamista |
| Liitännät - liittimet: | Ruuviliittimet, 1 x 0,5...1 x 4 mm² (AWG 20...AWG 11) kiinteä ilman kaapelipäätäRuuviliittimet, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) kiinteä ilman kaapelipäätäRuuviliittimet, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 12) joustava kaapelipäälläRuuviliittimet, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) joustava kaapelipäällä |
| Kiristysmomentti: | 0.6...1 N.m, standardin IEC 60947-1 mukainen |
| Kotelon materiaali: | Itsesammuttuva muovi |
| Paikallinen merkinanto: | LED (vihreä) virran kytkemiseenLED (keltainen) releen vaiheelle (R2)LED (keltainen) releen lämpötilalle (R1) |
| Asennustuki: | 35 mm symmetrinen DIN-kisko standardin EN/IEC 60715 mukaisesti |
| Sähköinen kestävyys: | 10000 jaksoa |
| Mekaaninen kestävyys: | 30000000 jaksoa |
| Käyttöaste: | |
| Käyttöluokka: | AC-12, standardin IEC 60947-5-1 mukainenAC-13, standardin IEC 60947-5-1 mukainenAC-14, standardin IEC 60947-5-1 mukainenAC-15, standardin IEC 60947-5-1 mukainenDC-12, standardin IEC 60947-5-1 mukainenDC-13, standardin IEC 60947-5-1 mukainen |
| Leveys: | 35 mm |
| Nettopaino: | 0.13 kg |
| Yhteensopivuuskoodi: | RM3 |
| Mikrokatkosten kestävyys: | 20 ms (20.4 V) |
|---|---|
| Sähkömagneettinen yhteensopivuus: | Teollisuusympäristöjen emissiostandardi EN/IEC 61000-6-4 -standardin mukaisestiAsuin-, liike- ja kevytteollisuusympäristöjen emissiostandardi EN/IEC 61000-6-3 -standardin mukaisestiTeollisuusympäristöjen immuniteetti EN/IEC 61000-6-2 -standardin mukaisesti |
| Standardit: | EN/IEC 60255-6IEC 60034-11-2 |
| Tuotesertifikaatit: | GLULGOSTC-TickCSA |
| Direktiivit: | 73/23/EEC - pienjännitedirektiivi89/336/EEC - sähkömagneettinen yhteensopivuus |
| Ympäristön ilman lämpötila varastoinnin aikana: | -40...70 °C |
| Ympäristön ilman lämpötila käytön aikana: | -20...50 °C |
| Suhteellinen kosteus: | 95 % 55 °C:ssa IEC 60068-2-30 -standardin mukaisesti |
| Tärinänkestävyys: | 0.35 mm (f= 5...57.6 Hz) IEC 60068-2-61 -standardin mukaisesti gn (f= 57.6...150 Hz) IEC 60255-21-1 -standardin mukaisesti |
| Iskunkestävyys: | 15 gn 11 ms:n ajan IEC 60255-21-1 -standardin mukaisesti |
| IP-suojausluokka: | IP20 (liittimet) IEC 60529 -standardin mukaisestiIP30 (kotelo) IEC 60529 -standardin mukaisesti |
| Saasteaste: | 3 IEC 60664-1 -standardin mukaisesti |
| Dielektrinen testijännite: | 2 kV, 1 min AC 50 Hz |
| Ei-hajottava iskunlaine: | 4 kV |
| Kestävän tarjouksen tila: | Green Premium -tuoteREACh-asetus |
| Pakkauksen yksikkötyyppi 1: | PCEUnitien lukumäärä pakkauksessa 1 |
| EAN-koodi: | 3389119405287 |
|---|
