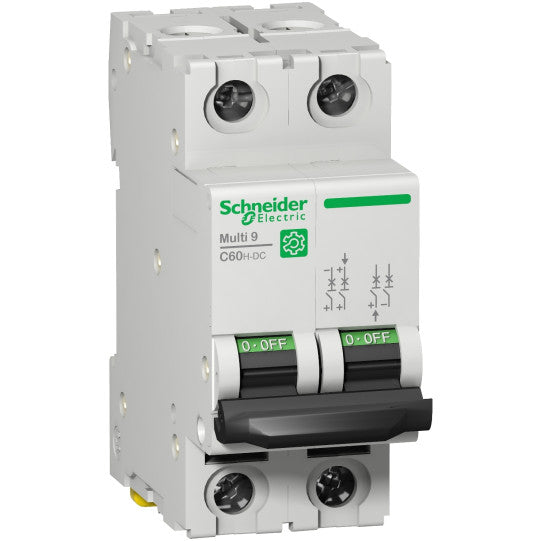

Multi9 - C60H-DC - Johdonsuojakatkaisija - 2P - 1 A - C-käyrä - 500 V DC - 10 kA - M9U21201
SKU: M9U21201
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Multi9 - C60H-DC - Johdonsuojakatkaisija - 2P - 1 A - C-käyrä - 500 V DC - 10 kA - M9U21201
KUVAUS
| Tuotevalikoima: | Multi 9 |
|---|---|
| Sarja: | Multi 9 |
| Tuotteen nimi: | Multi 9 C60H-DC |
| Tuotteen tai komponentin tyyppi: | Pienoisautomaatti |
| Laitteen lyhyt nimi: | C60H-DC |
| Laitteen sovellus: | Jakelu |
| Napojen kuvaus: | 2P |
| Suojattujen napojen lukumäärä: | 2 |
| [In] nimellisvirta: | 1 A at 25 °C conforming to EN/IEC 60947-2 |
| Verkon tyyppi: | DC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | C |
| Katkaisukapasiteettikoodi: | H |
| Katkaisukyky: | 20 kA Icu at 220 V DC conforming to EN/IEC 60947-210 kA Icu at 440 V DC conforming to EN/IEC 60947-26 kA Icu at 500 V DC conforming to EN/IEC 60947-25 kA AIR at 12...500 V DC conforming to UL 107720 kA Icu at 220 V DC conforming to GB 14048.210 kA Icu at 440 V DC conforming to GB 14048.26 kA Icu at 500 V DC conforming to GB 14048.2 |
| Käyttöluokka: | Luokka A standardin EN/IEC 60947-2 mukaisesti |
| Soveltuvuus eristykseen: | Kyllä standardin EN/IEC 60947-2 mukaisesti |
| Standardit: | EN/IEC 60947-2GB 14048.2UL 1077 |
| Tuotesertifikaatit: | IECCCCUR |
| [Ue] nimelliskäyttöjännite: | 220 V DC440 V DC500 V DC |
|---|---|
| Magneettinen laukaisuraja: | 7...10 x In DC |
| [Ics] nimellinen huollon katkaisukyky: | 7.5 kA 75 % conforming to EN/IEC 60947-2 - 440 V DC4.5 kA 75 % conforming to EN/IEC 60947-2 - 500 V DC15 kA 75 % conforming to EN/IEC 60947-2 - 220 V DC7.5 kA 75 % conforming to GB 14048.2 - 440 V DC4.5 kA 75 % conforming to GB 14048.2 - 500 V DC15 kA 75 % conforming to GB 14048.2 - 220 V DC |
| [Ui] nimelliseristysjännite: | 500 V DC standardin EN/IEC 60947-2 mukaisesti |
| [Uimp] nimellisimpulssin kestojännite: | 6 kV standardin EN/IEC 60947-2 mukaisesti |
| Kosketinpaikan osoitin: | Kyllä |
| Ohjaustyyppi: | Vipu |
| Paikallinen signaalitoiminto: | ON/OFF-ilmaisin |
| Asennustapa: | Klipsikiinnitys |
| Asennustuki: | DIN-kisko |
| 9 mm:n jaot: | 4 |
| Korkeus: | 81 mm |
| Leveys: | 36 mm |
| Syvyys: | 73 mm |
| Tuotteen paino: | 0.256 kg |
| Väri: | Harmaa |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 3000 jaksoa 250 V DC L/R = 2 ms6000 jaksoa 250 V DC |
| Riippulukitusmahdollisuus: | Riippulukittava |
| Liitännät - navat: | Tunnelityyppinen liitin (ylä- tai alapuoli)1...25 mm² (AWG 18...AWG 4) - jäykkä monisäikeinenTunnelityyppinen liitin (ylä- tai alapuoli)1...16 mm² (AWG 18...AWG 6) - joustavaTunnelityyppinen liitin (ylä- tai alapuoli)1...16 mm² (AWG 18...AWG 6) - joustava holkillaTunnelityyppinen liitin (ylä- tai alapuoli) - 2 kaapelia 1...10 mm² (AWG 18...AWG 8) - jäykkä monisäikeinenTunnelityyppinen liitin (ylä- tai alapuoli) - 2 kaapelia 1...10 mm² (AWG 18...AWG 8) - joustavaTunnelityyppinen liitin (ylä- tai alapuoli) - 2 kaapelia 1...10 mm² (AWG 18...AWG 8) - joustava holkillaTunnelityyppinen liitin (ylä- tai alapuoli) - 3 kaapelia 1 mm² (AWG 18) - joustava monisäikeinen |
| Johdon kuorintapituus: | 14 mm ylä- tai alaliitännälle |
| Kiristysmomentti: | 2.5 N.m ylä- tai alapuoli |
| Vikavirtasuojaus: | Ilman |
| Lämmönhukka: | 4.6 W at 440 V - 1 A |
|---|---|
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaisestiIP40 (modulaarinen kotelo) standardin IEC 60529 mukaisesti |
| Saasteaste: | 3 standardin EN/IEC 60947-2 mukaisesti |
| Trooppistaminen: | 2 standardin IEC 60068-2 mukaisesti2 standardin GB 14048.2 mukaisesti |
| Suhteellinen kosteus: | 95 % at 55 °C |
| Ympäristön lämpötila käytössä: | -25...70 °C |
| Ympäristön lämpötila varastoinnissa: | -40...85 °C |
| REACh-asetus: | Vapaa erittäin huolestuttavista aineista kynnysarvon yläpuolellaREACh vapaa SVHC:sta |
| EAN-koodi: | 3606480741739 |
|---|
