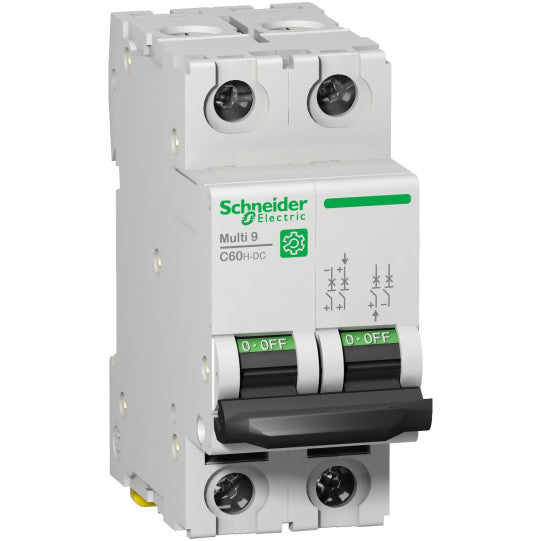

Multi9 - C60H-DC - Johdonsuojakatkaisija - 2P - 4 A - C-käyrä - 500 V DC - 10 kA - M9U21204
SKU: M9U21204
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Multi9 - C60H-DC - Johdonsuojakatkaisija - 2P - 4 A - C-käyrä - 500 V DC - 10 kA - M9U21204
KUVAUS
| Tuotevalikoima: | Multi 9 |
|---|---|
| Sarja: | Multi 9 |
| Tuotteen nimi: | Multi 9 C60H-DC |
| Tuote tai komponenttityyppi: | Pienoisautomaatti |
| Laitteen lyhyt nimi: | C60H-DC |
| Laitteen käyttötarkoitus: | Jakelu |
| Napojen kuvaus: | 2P |
| Suojattujen napojen määrä: | 2 |
| [In] nimellisvirta: | 4 A 25 °C:ssa standardin EN/IEC 60947-2 mukaisesti |
| Verkon tyyppi: | DC |
| Laukaisulaitteen tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | C |
| Katkaisukyvyn koodi: | H |
| Katkaisukyky: | 20 kA Icu at 220 V DC conforming to EN/IEC 60947-210 kA Icu at 440 V DC conforming to EN/IEC 60947-26 kA Icu at 500 V DC conforming to EN/IEC 60947-25 kA AIR at 12...500 V DC conforming to UL 107720 kA Icu at 220 V DC conforming to GB 14048.210 kA Icu at 440 V DC conforming to GB 14048.26 kA Icu at 500 V DC conforming to GB 14048.2 |
| Käyttöluokka: | Luokka A standardin EN/IEC 60947-2 mukaisesti |
| Soveltuvuus eristykseen: | Kyllä standardin EN/IEC 60947-2 mukaisesti |
| Standardit: | EN/IEC 60947-2GB 14048.2UL 1077 |
| Tuotesertifikaatit: | IECCCCUR |
| [Ue] nimellinen käyttöjännite: | 220 V DC440 V DC500 V DC |
|---|---|
| Magneettisen laukaisun raja-arvo: | 7...10 x In DC |
| [Ics] nimellinen toiminnallinen katkaisukyky: | 7.5 kA 75 % standardin EN/IEC 60947-2 mukaisesti - 440 V DC4.5 kA 75 % standardin EN/IEC 60947-2 mukaisesti - 500 V DC15 kA 75 % standardin EN/IEC 60947-2 mukaisesti - 220 V DC7.5 kA 75 % standardin GB 14048.2 mukaisesti - 440 V DC4.5 kA 75 % standardin GB 14048.2 mukaisesti - 500 V DC15 kA 75 % standardin GB 14048.2 mukaisesti - 220 V DC |
| [Ui] nimellinen eristysjännite: | 500 V DC standardin EN/IEC 60947-2 mukaisesti |
| [Uimp] nimellinen impulssinkestojännite: | 6 kV standardin EN/IEC 60947-2 mukaisesti |
| Kosketinasennon osoitin: | Kyllä |
| Ohjaustyyppi: | Vipu |
| Paikallinen signalointi: | ON/OFF-ilmaisin |
| Asennustapa: | Kiinnitys |
| Asennustuki: | DIN-kisko |
| 9 mm:n jaot: | 4 |
| Korkeus: | 81 mm |
| Leveys: | 36 mm |
| Syvyys: | 73 mm |
| Tuotteen paino: | 0.128 kg |
| Väri: | Harmaa |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 3000 jaksoa 250 V DC L/R = 2 ms6000 jaksoa 250 V DC |
| Mahdollisuus riippulukitukselle: | Lukittavissa |
| Liitännät - liittimet: | Tunneliliitin (ylä- tai alapuoli)1...25 mm² (AWG 18...AWG 4) - jäykkä monisäikeinenTunneliliitin (ylä- tai alapuoli)1...16 mm² (AWG 18...AWG 6) - taipuisaTunneliliitin (ylä- tai alapuoli)1...16 mm² (AWG 18...AWG 6) - taipuisa holkillaTunneliliitin (ylä- tai alapuoli) - 2 kaapeli(a) 1...10 mm² (AWG 18...AWG 8) - jäykkä monisäikeinenTunneliliitin (ylä- tai alapuoli) - 2 kaapeli(a) 1...10 mm² (AWG 18...AWG 8) - taipuisaTunneliliitin (ylä- tai alapuoli) - 2 kaapeli(a) 1...10 mm² (AWG 18...AWG 8) - taipuisa holkillaTunneliliitin (ylä- tai alapuoli) - 3 kaapeli(a) 1 mm² (AWG 18) - taipuisa monisäikeinen |
| Johdon kuorintapituus: | 14 mm ylä- tai alaliitännälle |
| Kiristysmomentti: | 2.5 N.m ylä- tai alapuoli |
| Maavuotosuojaus: | Ilman |
| Lämmönhajonta: | 4.8 W 440 V - 4 A |
|---|---|
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaisestiIP40 (modulaarinen kotelo) standardin IEC 60529 mukaisesti |
| Saasteaste: | 3 standardin EN/IEC 60947-2 mukaisesti |
| Trooppistaminen: | 2 standardin IEC 60068-2 mukaisesti2 standardin GB 14048.2 mukaisesti |
| Suhteellinen kosteus: | 95 % 55 °C:ssa |
| Ympäristön käyttölämpötila: | -25...70 °C |
| Ympäristön varastointilämpötila: | -40...85 °C |
| REACh-asetus: | Ei sisällä erityistä huolta aiheuttavia aineita kynnysarvon ylittävänäREACh-asetuksen mukaisesti ei SVHC-aineita |
| EAN-koodi: | 3606480741760 |
|---|
