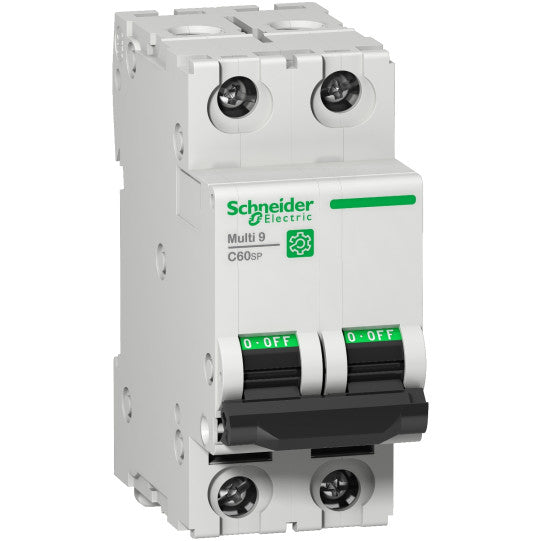

Multi9 - C60SP - johdonsuojakatkaisija - 2P - 20 A - C-käyrä - 480Y/277 V - 10 kA - UL 1077 - M9F22220
SKU: M9F22220
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Multi9 - C60SP - johdonsuojakatkaisija - 2P - 20 A - C-käyrä - 480Y/277 V - 10 kA - UL 1077 - M9F22220
KUVAUS
| Tuotevalikoima: | Multi 9 |
|---|---|
| Sarja: | Multi 9 |
| Tuotteen nimi: | Multi 9 C60 |
| Tuotteen tai komponentin tyyppi: | Pienoisjohdonsuojakatkaisija |
| Laitteen lyhyt nimi: | C60SP |
| Laitteen käyttö: | Jakelu |
| Napojen kuvaus: | 2P |
| Suojattujen napojen lukumäärä: | 2 |
| [In] nimellisvirta: | 20 A 25 °C:ssa, standardin EN/IEC 60947-2 mukainen |
| Verkon tyyppi: | DCAC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | C |
| Katkaisukyky: | 14 kA AIR 240 V AC, standardin UL 1077 mukainen14 kA AIR 240 V AC, standardin CSA C22.2 No 235 mukainen10 kA AIR 480Y/277 V AC, standardin UL 1077 mukainen10 kA AIR 125 V DC, standardin UL 1077 mukainen10 kA AIR 480Y/277 V AC, standardin CSA C22.2 No 235 mukainen10 kA AIR 125 V DC, standardin CSA C22.2 No 235 mukainen6 kA Icu 440 V AC, standardin EN/IEC 60947-2 mukainen10 kA Icu 415 V AC, standardin EN/IEC 60947-2 mukainen20 kA Icu 240 V AC, standardin EN/IEC 60947-2 mukainen6 kA Icu 440 V AC, standardin GB 14048.2 mukainen10 kA Icu 415 V AC, standardin GB 14048.2 mukainen20 kA Icu 240 V AC, standardin GB 14048.2 mukainen |
| Soveltuu erotteluun: | Kyllä, standardin EN/IEC 60947-2 mukainen |
| Standardit: | EN/IEC 60947-2GB 14048.2UL 1077CSA C22.2 No 235 |
| Tuotesertifikaatit: | IECCCCURCSA |
| [Ue] nimelliskäyttöjännite: | 240 V AC 50/60 Hz415 V AC 50/60 Hz440 V AC 50/60 Hz |
|---|---|
| Magneettinen laukaisuraja: | 8.5 x In +/- 20 % AC12 x In +/- 20 % DC |
| [Ics] nimellinen käyttökatkaisukyky: | 4.5 kA 75 % standardin EN/IEC 60947-2 mukaisesti - 440 V AC7.5 kA 75 % standardin EN/IEC 60947-2 mukaisesti - 415 V AC15 kA 75 % standardin EN/IEC 60947-2 mukaisesti - 240 V AC4.5 kA 75 % standardin GB 14048.2 mukaisesti - 440 V AC7.5 kA 75 % standardin GB 14048.2 mukaisesti - 415 V AC15 kA 75 % standardin GB 14048.2 mukaisesti - 240 V AC |
| [Ui] nimelliseristysjännite: | 500 V AC, standardin EN/IEC 60947-2 mukainen |
| [Uimp] nimellissyöksyjännitteenkesto: | 6 kV, standardin EN/IEC 60947-2 mukainen |
| Kosketinasennon ilmaisin: | Kyllä |
| Ohjaustyyppi: | Vipu |
| Paikallinen signaalitoiminto: | ON/OFF-ilmaisin |
| Asennustapa: | Pikakiinnitys |
| Asennustuki: | DIN-kisko |
| 9 mm:n jaot: | 4 |
| Korkeus: | 81 mm |
| Leveys: | 36 mm |
| Syvyys: | 72 mm |
| Väri: | Harmaa |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 10000 jaksoa |
| Varustus riippulukitusta varten: | Lukittavissa |
| Liitännät - liittimet: | Tunnelityyppinen liitin (ylä- tai alapuoli)1...25 mm² (AWG 18...AWG 8) - jäykkäTunnelityyppinen liitin (ylä- tai alapuoli)1...16 mm² (AWG 18...AWG 8) - taipuisa holkillaTunnelityyppinen liitin (ylä- tai alapuoli)1...16 mm² (AWG 18...AWG 8) - taipuisa |
| Johdon kuorintapituus: | 14 mm ylä- tai alaliitännälle |
| Kiristysmomentti: | 2.5 N.m ylä- tai alapuoli |
| Vikavirtasuojaus: | Ilman |
| IP-suojausluokka: | IP20, standardin IEC 60529 mukainenIP40 (modulaarinen kotelo), standardin IEC 60529 mukainen |
|---|---|
| Saastumisaste: | 3, standardin EN/IEC 60947-2 mukainen |
| Tropikointi: | 2, standardin IEC 60068-1 mukainen |
| Suhteellinen kosteus: | 95 % 55 °C:ssa |
| Käyttökorkeus: | 0...2000 m |
| Ympäristön ilman lämpötila käytössä: | -30...70 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -40...80 °C |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3606481168351 |
|---|
