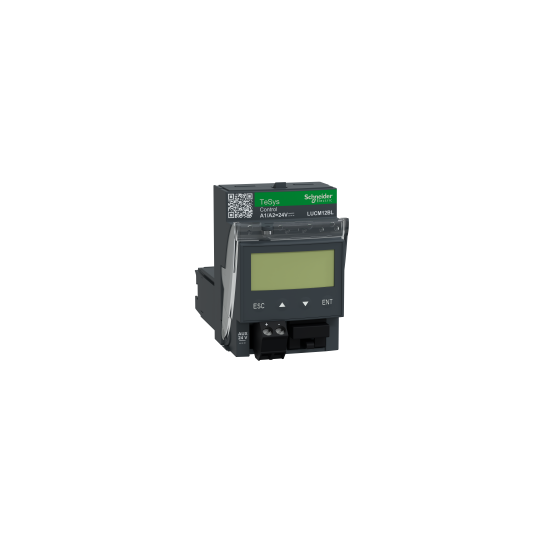

Monitoiminen ohjausyksikkö, TeSys U, 3-12A, 1P/3P moottorit, suojaus ja diagnostiikka, luokka 5-30, kela 24V DC - LUCM12BL
SKU: LUCM12BL
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Monitoiminen ohjausyksikkö, TeSys U, 3-12A, 1P/3P moottorit, suojaus ja diagnostiikka, luokka 5-30, kela 24V DC - LUCM12BL
KUVAUS
| Sarja: | TeSys |
|---|---|
| Tuotevalikoima: | TeSys Ultra |
| Tuotteen nimi: | TeSys Ultra |
| Laitteen lyhyt nimi: | LUCM |
| Tuote- tai komponenttityyppi: | Monitoiminen ohjausyksikkö |
| Laitteen käyttö: | Moottorin ohjausMoottorin suojaus |
| Tuotekohtainen sovellus: | Vaativimmat ohjaus- ja suojausvaatimukset näytöllä |
| Saatavilla oleva toiminto: | Ylikuormitus- ja oikosulkusuojausManuaalinen tai automaattinen nollausSuojaustoiminnon hälytysVaihehäviön ja vaiheepätasapainon suojausLokitoimintoValvontatoiminto, moottorin tärkeimpien parametrien ilmoitusYlikuormitus, tyhjäkäyntiMaavuotosuojausLämpöylikuormituksen ja magneettivian erottelu |
| Tuotteen yhteensopivuus: | Tehoperusta LUB12Tehoperusta LUB32Tehoperusta LUB38Tehoperusta LUB120Tehoperusta LUB320Tehoperusta LUB380Kääntösuuntakontaktorikatkaisija LU2B12BLKääntösuuntakontaktorikatkaisija LU2B32BLKääntösuuntakontaktorikatkaisija LU2B38BL |
| [Ue] nimelliskäyttöjännite: | 690 V AC |
| Verkon taajuus: | 40...60 Hz |
| Kuormitustyyppi: | 3-vaihemoottori - jäähdytys: itsestään jäähtyvä - asetus tehdasasetus3-vaihemoottori - jäähdytys: itsestään jäähtyvä, pakkosäädetty - asetus säädettäväYksivaihemoottori - jäähdytys: itsestään jäähtyvä, pakkosäädetty - asetus säädettävä |
| Käyttöluokka: | AC-41AC-43AC-44 |
| Moottorin teho kW: | 5,5 kW 400...440 V AC 50/60 Hz 3-vaihemoottoreille5,5 kW 500 V AC 50/60 Hz 3-vaihemoottoreille9 kW 690 V AC 50/60 Hz 3-vaihemoottoreille2,2 kW 400...440 V AC 50/60 Hz 1-vaihemoottoreille |
| Lämpösuojauksen säätöalue: | 3...12 A |
| Lämpöylikuormitusluokka: | Luokka 5...30 - taajuusraja: 50...60 Hz - lämpötilakompensointi: -25...55 °C standardin IEC 60947-6-2 mukaisestiLuokka 5...30 - taajuusraja: 50...60 Hz - lämpötilakompensointi: -25...55 °C standardin UL 508 mukaisesti |
| Laukaisukynnys: | 14.2 x Ir +/- 20 % |
| [Uc] ohjauspiirin jännite: | 24 V DC |
| Ohjauspiirin jänniterajat: | 20...28 V DC-piirille 24 V käytössä14.5 V DC-piirille 24 V pudotus |
|---|---|
| Tyypillinen virrankulutus: | 150 mA 24 V DC I maksimi suljettaessa LUB12:lla200 mA 24 V DC I maksimi suljettaessa LUB32:lla200 mA 24 V DC I maksimi suljettaessa LUB38:lla70 mA 24 V DC I rms sinetöity LUB12:lla75 mA 24 V DC I rms sinetöity LUB32:lla75 mA 24 V DC I rms sinetöity LUB38:lla |
| Hävitetty lämpö: | 1.7 W ohjauspiirille LUB12:lla1.8 W ohjauspiirille LUB32:lla1.8 W ohjauspiirille LUB38:lla0.8 W ulkoiselle apupiirille |
| Käyttöaika: | 35 ms avautuminen LUB12:lla ohjauspiirille35 ms avautuminen LUB32:lla ohjauspiirille35 ms avautuminen LUB38:lla ohjauspiirille75 ms sulkeminen LUB12:lla ohjauspiirille65 ms sulkeminen LUB32:lla ohjauspiirille65 ms sulkeminen LUB38:lla ohjauspiirille |
| Fyysinen käyttöliittymä: | RS485 monipisteyhteys - liitin: RJ45 - sijainti: etupaneeli - tiedonsiirtoprotokolla: Modbus RTU 19200 bit/s |
| Palautumisaika: | |
| Viestien näyttökapasiteetti: | 2 riviä 12 merkkiä - näyttö LCD - englanti - tarkkuus +/- 5 % - resoluutio 1 % Ir2 riviä 12 merkkiä - näyttö LCD - ranska - tarkkuus +/- 5 % - resoluutio 1 % Ir2 riviä 12 merkkiä - näyttö LCD - saksa - tarkkuus +/- 5 % - resoluutio 1 % Ir2 riviä 12 merkkiä - näyttö LCD - italia - tarkkuus +/- 5 % - resoluutio 1 % Ir2 riviä 12 merkkiä - näyttö LCD - espanja - tarkkuus +/- 5 % - resoluutio 1 % Ir |
| Nollaus: | Automaattinen nollaus - asetus: säätöalueManuaalinen - asetus: tehdasasetusManuaalinen - asetus: säätöalueEtä-nollaus - asetus: säätöalue |
| Aika ennen nollausta: | 1...1000 s - nollaus manuaalinen tai automaattinen nollaus - asetus säädettävä120 s - nollaus manuaalinen - asetus tehdasasetus |
| Käyttäjän kieli: | Englanti - asetus tehdasasetusEnglanti, ranska, saksa, italia, espanja - asetus säädettävä |
| Näytetyt tiedot: | Keskimääräinen virta (tehdasasetus)Keskimääräinen virta (säädettävissä)Viimeisten 5 vian syy (säädettävissä)Virta vaiheessa (säädettävissä)Maavuotovirta (säädettävissä)Vaihe epätasapaino (säädettävissä)Moottorin lämpötila (säädettävissä) |
| Standardit: | EN 60947-6-2IEC 60947-6-2UL 60947-4-1, vaiheesteelläCSA C22.2 No 60947-4-1, vaiheesteellä |
| Tuotesertifikaatit: | CEULCSACCCEACASEFAATEXMarine |
| [Ui] nimelliseristysjännite: | 690 V standardin IEC 60947-6-2 mukaisesti600 V standardin UL 60947-4-1 mukaisesti600 V standardin CSA C22.2 No 60947-4-1 mukaisesti |
| [Uimp] nimellinen impulssinkestojännite: | 6 kV standardin IEC 60947-6-2 mukaisesti |
| Piirin turvallinen erotus: | 400 V SELV ohjaus- ja apupiirien välillä standardin IEC 60947-1 mukaisesti400 V SELV ohjaus- tai apupiirin ja pääpiirin välillä standardin IEC 60947-1 mukaisesti |
| Kiinnitystapa: | Pistoke (etupaneeli) |
| Leveys: | 45 mm |
| Korkeus: | 66 mm |
| Syvyys: | 60 mm |
| Nettopaino: | 0,175 kg |
| Yhteensopivuuskoodi: | LUCM |
| IP-suojausaste: | IP20 etupaneeli ja kytketyt liittimet standardin IEC 60947-1 mukaisestiIP20 muut pinnat standardin IEC 60947-1 mukaisestiIP40 etupaneeli liitäntäalueen ulkopuolella standardin IEC 60947-1 mukaisesti |
|---|---|
| Suojaava käsittely: | TH standardin IEC 60068 mukaisesti |
| Ympäristön ilman lämpötila käytössä: | -25...60 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -40...85 °C |
| Käyttökorkeus: | 2000 m |
| Palonkestävyys: | 960 °C jännitteellisiä osia tukevat osat standardin IEC 60695-2-12 mukaisesti650 °C standardin IEC 60695-2-12 mukaisesti |
| Iskunkestävyys: | 10 gn tehonapoja avoinna standardin IEC 60068-2-27 mukaisesti15 gn tehonapoja suljettuna standardin IEC 60068-2-27 mukaisesti |
| Tärinänkestävyys: | 2 gn, 5...300 Hz, tehonapoja avoinna standardin IEC 60068-2-6 mukaisesti4 gn, 5...300 Hz, tehonapoja suljettuna standardin IEC 60068-2-6 mukaisesti |
| Sähköstaattisen purkauksen kestävyys: | 8 kV taso 3 vapaassa ilmassa standardin IEC 61000-4-2 mukaisesti8 kV taso 4 kontaktissa standardin IEC 61000-4-2 mukaisesti |
| Säteilevien kenttien kestävyys: | 10 V/m 3 standardin IEC 61000-4-3 mukaisesti |
| Nopeiden transienttien kestävyys: | 2 kV luokka 3 sarjaliitäntä standardin IEC 61000-4-4 mukaisesti4 kV luokka 4 kaikki piirit paitsi sarjaliitäntä standardin IEC 61000-4-4 mukaisesti |
| Radiosähköisten kenttien häiriönsieto: | 10 V standardin IEC 61000-4-6 mukaisesti |
| Lyhyiden katkosten häiriönsieto: | 3 ms |
| Jännitevaihteluiden häiriönsieto: | 70 % / 500 ms standardin IEC 61000-4-11 mukaisesti |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| Pakkauksen tyyppi 1: | PCEn yksikkömäärä pakkauksessa 1 |
| EAN-koodi: | 3389110365115 |
|---|
