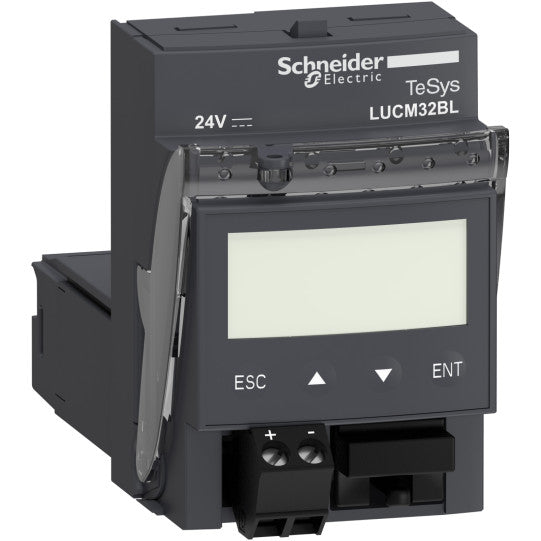

Monitoimiohjain, TeSys U, 8-32A, 1P/3P-moottorit, suojaus ja diagnostiikka, luokka 5-30, kela 24V DC - LUCM32BL
SKU: LUCM32BL
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Monitoimiohjain, TeSys U, 8-32A, 1P/3P-moottorit, suojaus ja diagnostiikka, luokka 5-30, kela 24V DC - LUCM32BL
KUVAUS
| Sarja: | TeSys |
|---|---|
| Tuotevalikoima: | TeSys U |
| Tuotteen nimi: | TeSys U |
| Laitteen lyhyt nimi: | LUCM |
| Tuotteen tai komponentin tyyppi: | Monitoiminen ohjausyksikkö |
| Laitesovellus: | Moottorin ohjausMoottorin suojaus |
| Tuotekohtainen sovellus: | Vaativimmat ohjaus- ja suojausvaatimukset, näytöllä |
| Toiminto käytettävissä: | Manuaalinen tai automaattinen nollausValvontatoiminto, päämoottorin parametrien näyttöYlikuormitus, tyhjäkäyntiSuojaustoimintahälytysSuojaus ylikuormitusta ja oikosulkua vastaanSuojaus vaihekatkoksia ja vaihe-epätasapainoa vastaanMaasulkusuojausLokitoimintoLämpöylikuormituksen ja magneettisen vian erottelu |
| Tuotteen yhteensopivuus: | Tehopohja LUB32Tehopohja LUB38Tehopohja LUB320Tehopohja LUB380Kääntökontaktorin katkaisija LU2B32FUKääntökontaktorin katkaisija LU2B38FU |
| [Ue] nimelliskäyttöjännite: | 690 V AC |
| Verkkotaajuus: | 40...60 Hz |
| Kuorman tyyppi: | 3-vaihemoottori - jäähdytys: itsejäähdytteinen - tehdasasetus3-vaihemoottori - jäähdytys: itsejäähdytteinen, pakkojäähdytteinen - asetettavissaYksivaihemoottori - jäähdytys: itsejäähdytteinen, pakkojäähdytteinen - asetettavissa |
| Käyttöluokka: | AC-43AC-41AC-44 |
| Moottorin teho kW: | 15 kW 400...440 V AC 50/60 Hz 3-vaihemoottoreille15 kW 500 V AC 50/60 Hz 3-vaihemoottoreille18.5 kW 690 V AC 50/60 Hz 3-vaihemoottoreille7.5 kW 400...440 V AC 50/60 Hz 1-vaihemoottoreille |
| Lämpösuojan säätöalue: | 8...32 A |
| Terminen ylikuormitusluokka: | Luokka 5...30 - taajuusraja: 50...60 Hz - lämpötilakompensointi: -25...55 °C standardin IEC 60947-6-2 mukaisestiLuokka 5...30 - taajuusraja: 50...60 Hz - lämpötilakompensointi: -25...55 °C standardin UL 508 mukaisesti |
| Laukaisukynnys: | 14.2 x Ir +/- 20 % |
| [Uc] ohjauspiirin jännite: | 24 V DC |
| Ohjauspiirin jänniterajat: | 20...28 V DC-piirille 24 V käytössä14.5 V DC-piirille 24 V irrotuksessa |
|---|---|
| Tyypillinen virrankulutus: | 220 mA 24 V DC I maksimi suljettaessa LUB32:lla220 mA 24 V DC I maksimi suljettaessa LUB38:lla80 mA 24 V DC I rms tiivistettynä LUB32:lla80 mA 24 V DC I rms tiivistettynä LUB38:lla |
| Lämmönhukkaa: | 1.8 W ohjauspiirille LUB32:lla1.8 W ohjauspiirille LUB38:lla0.8 W ulkoiselle apupiirille |
| Käyttöaika: | 35 ms avaus LUB32:lla ohjauspiirille35 ms avaus LUB38:lla ohjauspiirille65 ms sulkeminen LUB32:lla ohjauspiirille65 ms sulkeminen LUB38:lla ohjauspiirille |
| Fyysinen liitäntä: | RS485 multidrop - liitin (liittimet): RJ45 - sijainti: etupaneeli - tiedonsiirtoprotokolla: Modbus RTU 19200 bittiä/s |
| Palautusaika: | |
| Viestien näyttökapasiteetti: | 2 riviä, 12 merkkiä - näyttö LCD - englanti - tarkkuus +/- 5 % - resoluutio 1 % Ir2 riviä, 12 merkkiä - näyttö LCD - ranska - tarkkuus +/- 5 % - resoluutio 1 % Ir2 riviä, 12 merkkiä - näyttö LCD - saksa - tarkkuus +/- 5 % - resoluutio 1 % Ir2 riviä, 12 merkkiä - näyttö LCD - italia - tarkkuus +/- 5 % - resoluutio 1 % Ir2 riviä, 12 merkkiä - näyttö LCD - espanja - tarkkuus +/- 5 % - resoluutio 1 % Ir |
| Nollaus: | Automaattinen nollaus - asetus: asettelualueManuaalinen - asetus: tehdasasetusManuaalinen - asetus: asettelualueEtänollaus - asetus: asettelualue |
| Aika ennen nollausta: | 1...1000 s - nollaus manuaalinen tai automaattinen nollaus - asetus asetettavissa120 s - nollaus manuaalinen - asetus tehdasasetus |
| Käyttäjän kieli: | Englanti - asetus tehdasasetusEnglanti, ranska, saksa, italia, espanja - asetus asetettavissa |
| Näytetyt tiedot: | Keskimääräinen virta (tehdasasetus)Keskimääräinen virta (asetettavissa)Viimeisten 5 vian syy (asetettavissa)Vaihevirta (asetettavissa)Maasulkuvirta (asetettavissa)Vaiheiden epätasapaino (asetettavissa)Moottorin lämpötila (asetettavissa) |
| Standardit: | EN 60947-6-2IEC 60947-6-2UL 60947-4-1, vaiheesteelläCSA C22.2 nro 60947-4-1, vaiheesteellä |
| Tuotesertifikaatit: | CEULCSACCCEACASEFAATEXMarine |
| [Ui] nimelliseristysjännite: | 690 V standardin IEC 60947-6-2 mukaisesti600 V standardin UL 60947-4-1 mukaisesti600 V standardin CSA C22.2 nro 60947-4-1 mukaisesti |
| [Uimp] nimellisimpulssin kestävyysjännite: | 6 kV standardin IEC 60947-6-2 mukaisesti |
| Piirin turvallinen erottelu: | 400 V SELV ohjaus- ja apupiirien välillä standardin IEC 60947-1 mukaisesti400 V SELV ohjaus- tai apupiirin ja pääpiirin välillä standardin IEC 60947-1 mukaisesti |
| Kiinnitystapa: | Pistoke (etupaneeli) |
| Leveys: | 45 mm |
| Korkeus: | 66 mm |
| Syvyys: | 60 mm |
| Tuotteen paino: | 0.175 kg |
| Yhteensopivuuskoodi: | LUCM |
| IP-suojausluokka: | IP20 etupaneeli ja johdotetut liittimet standardin IEC 60947-1 mukaisestiIP20 muut pinnat standardin IEC 60947-1 mukaisestiIP40 etupaneeli liitäntäalueen ulkopuolella standardin IEC 60947-1 mukaisesti |
|---|---|
| Suojaava käsittely: | TH standardin IEC 60068 mukaisesti |
| Ympäristön ilman lämpötila käytössä: | -25...60 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -40...85 °C |
| Käyttökorkeus: | 2000 m |
| Palonkestävyys: | 960 °C jännitteellisten komponenttien tukiosat standardin IEC 60695-2-12 mukaisesti650 °C standardin IEC 60695-2-12 mukaisesti |
| Iskunkestävyys: | 10 gn tehonapoja avoinna standardin IEC 60068-2-27 mukaisesti15 gn tehonapoja kiinni standardin IEC 60068-2-27 mukaisesti |
| Tärinänkestävyys: | 2 gn, 5...300 Hz, tehonapoja avoinna standardin IEC 60068-2-6 mukaisesti4 gn, 5...300 Hz, tehonapoja kiinni standardin IEC 60068-2-6 mukaisesti |
| Sähköstaattisen purkauksen kestävyys: | 8 kV taso 3 avoimessa ilmassa standardin IEC 61000-4-2 mukaisesti8 kV taso 4 kosketuksessa standardin IEC 61000-4-2 mukaisesti |
| Kestävyys säteilykentille: | 10 V/m 3 standardin IEC 61000-4-3 mukaisesti |
| Kestävyys nopeille transienttihäiriöille: | 2 kV luokka 3 sarjalinkki standardin IEC 61000-4-4 mukaisesti4 kV luokka 4 kaikki piirit paitsi sarjalinkki standardin IEC 61000-4-4 mukaisesti |
| Häiriönsietokyky radiosähkökentille: | 10 V standardin IEC 61000-4-6 mukaisesti |
| Häiriönsietokyky mikroskatkoille: | 3 ms |
| Häiriönsietokyky jännitekuopille: | 70 % / 500 ms standardin IEC 61000-4-11 mukaisesti |
| Kestävän kehityksen tarjoustila: | Green Premium -tuoteREACh-säännös |
| EAN-koodi: | 3389110365153 |
|---|
