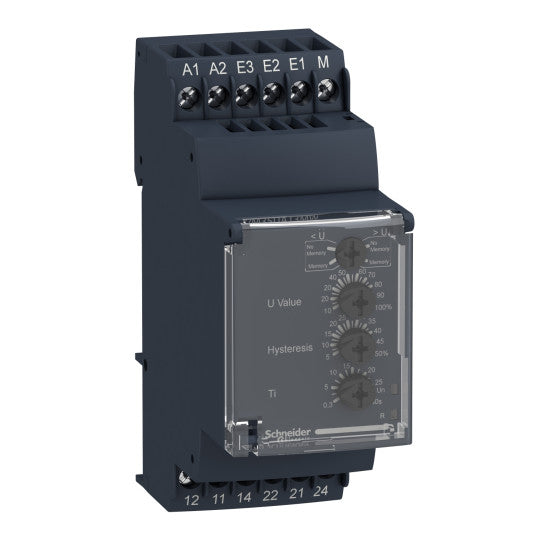

monitoiminen jännitteenvalvontarele RM35-U - alue 15–600 V - RM35UA13MW
SKU: RM35UA13MW
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
monitoiminen jännitteenvalvontarele RM35-U - alue 15–600 V - RM35UA13MW
KUVAUS
| Tuotevalikoima: | Harmony Control Relays -ohjausreleet |
|---|---|
| Tuotteen tai komponentin tyyppi: | Jännitteen ohjausrele |
| Releen tyyppi: | Monitoiminen jännitteenohjausrele |
| Releen nimi: | RM35UA |
| Releen valvotut parametrit: | Yli- tai alijännitteen tunnistus |
| Viiveen tyyppi: | Säädettävissä 0,3...30 s, 0 + 10 % kynnyksen ylityksestä |
| Kytkentäkapasiteetti VA: | 1250 VA |
| Minimikytkentävirta: | 10 mA at 5 V DC |
| Maksimikytkentävirta: | 5 A AC/DC |
| Tehonkulutus VA: | 0...3.5 VA AC |
| Mittausalue: | 15...600 V jännite |
| Käyttöluokka: | AC-12, standardin IEC 60947-5-1 mukaanAC-13, standardin IEC 60947-5-1 mukaanAC-14, standardin IEC 60947-5-1 mukaanAC-15, standardin IEC 60947-5-1 mukaanDC-12, standardin IEC 60947-5-1 mukaanDC-13, standardin IEC 60947-5-1 mukaanDC-14, standardin IEC 60947-5-1 mukaan |
| Koskettimien tyyppi ja rakenne: | 2 C/O |
| Liitännät - liittimet: | Ruuviliittimet |
| [Uc] ohjauspiirin jännite: | 24...240 V |
| [In] nimellisvirta: | 5 A |
| Nollausaika: | 1500 ms viive |
|---|---|
| Maksimi kytkentäjännite: | 250 V AC/DC |
| [Us] nimellissyöttöjännite: | 24...240 V AC/DC 50/60 Hz +/- 10 % |
| Syöttöjännitteen rajat: | 20.4...264 V AC/DC |
| Suurin tehonkulutus W: | 0.6 W DC |
| Mikrokatkosten kestävyys: | 10 ms |
| Ohjauspiirin taajuus: | 40...70 Hz +/- 10 % |
| Vastus liittimien poikki: | 150 mOhm E1-M liittimillä300 mOhm E2-M liittimillä600 mOhm E3-M liittimillä |
| Lähtökoskettimet: | 2 C/O |
| Nimellislähtövirta: | 5 A |
| Suurin mittaussykli: | 30 ms mittaussykli todellisena RMS-arvona |
| Hystereesi: | 5...50 % kynnyksen asetuksesta |
| Käynnistysviive virran kytkemisen yhteydessä: | 600 ms |
| Mittatarkkuus: | +/- 10 % koko mittakaavan arvosta |
| Toistotarkkuus: | +/- 0.5 % tulo- ja mittauspiirille+/- 2 % viiveelle |
| Mittaustarkkuusvirhe: | +/- 0.05 %/°C lämpötilamuutoksen kanssa |
| Napaisuus: | Ei-palautuva napaisuus DC-syötöllä |
| Herkkyysasteikko: | 15...150 V E1-M liittimet30...300 V E2-M liittimet60...600 V E3-M liittimet |
| Kynnyksen asetus: | 10...100 % |
| Laatusertifikaatit: | CE |
| Ylijänniteluokka: | III standardin IEC 60664-1 mukaan |
| Eristysresistanssi: | > 500 MOhm @ 500 V DC syötön ja relelähdön välillä IEC 60255-5 -standardin mukaisesti> 500 MOhm @ 500 V DC mittauksen ja relelähdön välillä IEC 60664-1 -standardin mukaisesti> 1 MOhm @ 500 V DC syötön ja mittauksen välillä IEC 60255-5 -standardin mukaisesti> 500 MOhm @ 500 V DC syötön ja relelähdön välillä IEC 60664-1 -standardin mukaisesti> 500 MOhm @ 500 V DC mittauksen ja relelähdön välillä IEC 60255-5 -standardin mukaisesti> 1 MOhm @ 500 V DC syötön ja mittauksen välillä IEC 60664-1 -standardin mukaisesti |
| [Ui] nimellinen eristysjännite: | 250 V IEC 60664-1 -standardin mukaisesti600 V IEC 60664-1 -standardin mukaisesti |
| Ohjauspiirin jänniterajat: | - 15 % + 10 % Un |
| Käyttöasento: | Mikä tahansa asento ilman alentamista |
| Liitännät - liittimet: | Ruuviliittimet, 1 x 0.5...1 x 4 mm² (AWG 20...AWG 11) kiinteä ilman kaapelin päätäRuuviliittimet, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) kiinteä ilman kaapelin päätäRuuviliittimet, 1 x 0.2...2 x 2.5 mm² (AWG 24...AWG 12) taipuisa kaapelin pään kanssaRuuviliittimet, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) taipuisa kaapelin pään kanssa |
| Kiristysmomentti: | 0.6...1 N.m standardin IEC 60947-1 mukaisesti |
| Kotelon materiaali: | Itsesammuttuva muovi |
| Paikallinen signalointi: | LED (vihreä) virralle päälleLED (keltainen) releelle päälle |
| Kiinnitystuki: | 35 mm symmetrinen DIN-kisko standardin EN/IEC 60715 mukaisesti |
| Sähköinen kestävyys: | 100000 jaksoa |
| Mekaaninen kestävyys: | 30000000 jaksoa |
| Toimintanopeus: | |
| Turvallisuuden luotettavuustiedot: | B10d = 290000MTTFd = 308.2 vuotta |
| Leveys: | 35 mm |
| Tuotteen paino: | 0.08 kg |
| Yhteensopivuuskoodi: | RM3 |
| Sähkömagneettinen yhteensopivuus: | Teollisuusympäristöjen päästöstandardi standardin EN/IEC 61000-6-4 mukaisestiAsuin-, liike- ja kevytteollisuusympäristöjen päästöstandardi standardin EN/IEC 61000-6-3 mukaisestiImmuniteetti teollisuusympäristöihin standardin NF EN/IEC 61000-6-2 mukaisesti |
|---|---|
| Standardit: | EN/IEC 60255-6 |
| Tuotesertifikaatit: | GOSTULGLC-TickCSA |
| Direktiivit: | 73/23/EEC - pienjännitedirektiivi89/336/EEC - sähkömagneettinen yhteensopivuus |
| Ympäristön ilman lämpötila varastointia varten: | -40...70 °C |
| Ympäristön ilman lämpötila käyttöä varten: | -20...50 °C |
| Suhteellinen kosteus: | 95 % 55 °C:ssa standardin IEC 60068-2-30 mukaisesti |
| Tärinänkestävyys: | 0.35 mm (f= 5...57.6 Hz) IEC 60068-2-61 gn (f= 57.6...150 Hz) IEC 60255-21-1 |
| Iskunkestävyys: | 5 gn IEC 60068-2-27 -standardin mukaisesti |
| IP-suojausluokka: | IP20 (liittimet) IEC 60529 -standardin mukaisestiIP30 (kotelo) IEC 60529 -standardin mukaisesti |
| Saastumisaste: | 3 IEC 60664-1 -standardin mukaisesti |
| Dielektrinen koestusjännite: | 2 kV, 1 min AC 50 Hz IEC 60255-5 -standardin mukaisesti2 kV, 1 min AC 50 Hz IEC 60664-1 -standardin mukaisesti |
| Haihtumaton iskuaalto: | 4 kV IEC 60255-5 -standardin mukaisesti4 kV IEC 60664-1 -standardin mukaisesti4 kV IEC 61000-4-5 -standardin mukaisesti |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389119405317 |
|---|
