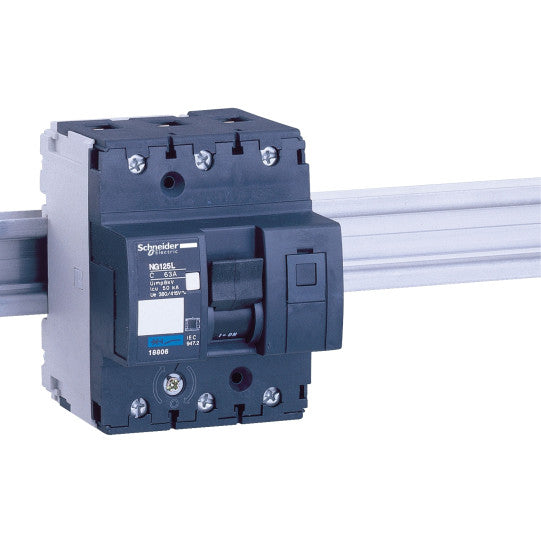

NG125 - katkaisija - NG125L - 3P - 25A - C-käyrä - 18802
SKU: 18802
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
NG125 - katkaisija - NG125L - 3P - 25A - C-käyrä - 18802
KUVAUS
| Tuotevalikoima: | NG125 |
|---|---|
| Mallisto: | Acti 9 |
| Tuotteen nimi: | Acti 9 NG125 |
| Tuotteen tai komponentin tyyppi: | Pienoisjohdonsuojakatkaisija |
| Laitteen lyhyt nimi: | NG125L |
| Laitteen käyttökohde: | Jakelu |
| Napojen kuvaus: | 3P |
| Suojattujen napojen lukumäärä: | 3 |
| [In] nimellisvirta: | 25 A (40 °C:ssa) |
| Verkkotyyppi: | DCAC |
| Laukaisuyksikön teknologia: | Lämpömagneettinen |
| Käyräkoodi: | C |
| Katkaisukykykoodi: | L |
| Katkaisukyky: | 100 kA Icu (220...240 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukaisesti)40 kA Icu (440 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukaisesti)50 kA Icu (380...415 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukaisesti)15 kA Icu (500 V AC 50/60 Hz, standardin EN/IEC 60947-2 mukaisesti)36 kA Icu ( |
| Käyttöluokka: | Luokka A (standardin IEC 60947-2 mukaisesti) |
| Soveltuvuus erotteluun: | Kyllä (standardin IEC 60947-2 mukaisesti) |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 380...415 V AC 50/60 Hz500 V AC 50/60 Hz220...240 V AC 50/60 Hz440 V AC 50/60 Hz |
| Magneettinen laukaisuraja: | 8 x In +/- 20 % |
| [Ics] nimellinen käyttökatkaisukyky: | 75 kA 75 % (standardin EN/IEC 60947-2 mukaisesti) - 220...240 V AC 50/60 Hz37.5 kA 75 % (standardin EN/IEC 60947-2 mukaisesti) - 380...415 V AC 50/60 Hz30 kA 75 % (standardin EN/IEC 60947-2 mukaisesti) - 440 V AC 50/60 Hz11.25 kA 75 % (standardin EN/IEC 60947-2 mukaisesti) - 500 V AC 50/60 Hz50 kA 100 % (standardin EN/IEC 60947-2 mukaisesti) - 375 V DC |
| [Ui] nimellinen eristysjännite: | 690 V AC 50/60 Hz (standardin EN/IEC 60947-2 mukaisesti) |
| [Uimp] nimellinen impulssinkestojännite: | 8 kV (standardin EN/IEC 60947-2 mukaisesti) |
| Koskettimen asennon osoitin: | Kyllä |
| Ohjaustyyppi: | Manuaalinen laukaisutestiVipukytkin |
| Paikallinen signaali: | PÄÄLLÄ/POIS PÄÄLTÄ-ilmaisinLaukaisun ilmaisin |
| Asennustapa: | Pikakiinnitys |
| Asennusalusta: | 35 mm symmetrinen DIN-kisko |
| Kiskon ja jakelupalikan yhteensopivuus: | KYLLÄ |
| 9 mm:n jaot: | 9 |
| Korkeus: | 103 mm |
| Leveys: | 81 mm |
| Syvyys: | 81 mm |
| Tuotteen paino: | 0.72 kg |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähkömekaaninen kestävyys: | 10000 jaksoa |
| Riippulukitusmahdollisuus: | Riippulukittava |
| Lukitusvaihtoehtojen kuvaus: | Integroitu riippulukitus |
| Liitännät - liittimet: | Tunneliliittimet1.5...50 mm² jäykkäTunneliliittimet1...35 mm² taipuisa |
| Johdon kuorintapituus: | 20 mm |
| Kiristysmomentti: | 3.5 N.m |
| Maavuotosuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | NG125 |
| Markkinasegmentti: | Pieni kaupallinen |
| Standardit: | EN/IEC 60947-2 |
|---|---|
| IP-suojausluokka: | IP20 (standardin IEC 60529 mukaisesti) |
| IK-suojausluokka: | IK05 (standardin EN/IEC 62262 mukaisesti) |
| Saasteaste: | 3 (standardin IEC 60947-2 mukaisesti) |
| Ylijänniteluokka: | IV |
| Trooppisuus: | 2 (standardin IEC 60068-1 mukaisesti) |
| Suhteellinen kosteus: | 95 % (55 °C:ssa) |
| Käyttökorkeus: | 2000 m |
| Ympäristön ilman lämpötila käytön aikana: | -30...70 °C |
| Ympäristön ilman lämpötila varastoinnin aikana: | -40...70 °C |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3303430188025 |
|---|
