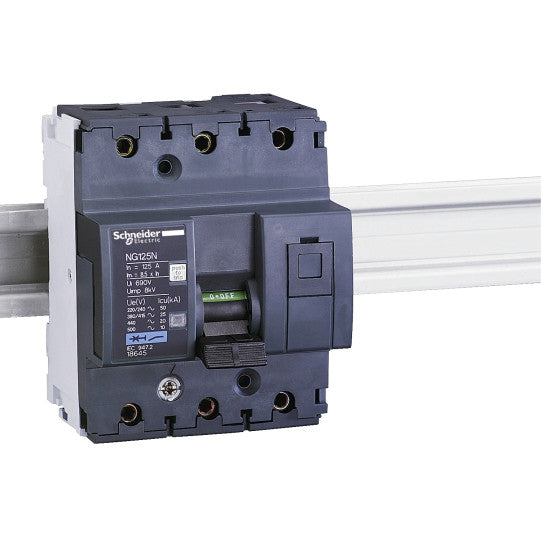

NG125 - johdonsuojakatkaisija - NG125N - 3P - 50A - C-käyrä - 18638
SKU: 18638
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
NG125 - johdonsuojakatkaisija - NG125N - 3P - 50A - C-käyrä - 18638
KUVAUS
| Tuotevalikoima: | NG125 |
|---|---|
| Tuoteperhe: | Acti 9 |
| Tuotteen nimi: | Acti 9 NG125 |
| Tuotteen tai komponentin tyyppi: | Pienoisjohdonsuojakatkaisija |
| Laitteen lyhyt nimi: | NG125N |
| Laitesovellus: | Jakelu |
| Napojen kuvaus: | 3P |
| Suojattujen napojen määrä: | 3 |
| [In] nimellisvirta: | 50 A (40 °C) |
| Verkon tyyppi: | DCAC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | C |
| Katkaisukykykoodi: | N |
| Katkaisukyky: | 20 kA Icu at 10 kA Icu at 500 V AC 50/60 Hz yhdenmukainen standardin EN/IEC 60947-2 kanssa20 kA Icu at 440 V AC 50/60 Hz yhdenmukainen standardin EN/IEC 60947-2 kanssa25 kA Icu at 380...415 V AC 50/60 Hz yhdenmukainen standardin EN/IEC 60947-2 kanssa50 kA Icu at 220...240 V AC 50/60 Hz yhdenmukainen standardin EN/IEC 60947-2 kanssa |
| Käyttöluokka: | Luokka A standardin IEC 60947-2 mukaan |
| Soveltuvuus eristykseen: | Kyllä standardin IEC 60947-2 mukaan |
| Verkon taajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 380...415 V AC 50/60 Hz500 V AC 50/60 Hz220...240 V AC 50/60 Hz440 V AC 50/60 Hz |
| Magneettisen laukaisun raja: | 8 x In |
| [Ics] nimellinen huoltokatkaisukyky: | 37.5 kA 75 % EN/IEC 60947-2 mukainen - 220...240 V AC 50/60 Hz18.75 kA 75 % EN/IEC 60947-2 mukainen - 380...415 V AC 50/60 Hz15 kA 75 % EN/IEC 60947-2 mukainen - 440 V AC 50/60 Hz7.5 kA 75 % EN/IEC 60947-2 mukainen - 500 V AC 50/60 Hz20 kA 100 % EN/IEC 60947-2 mukainen - |
| [Ui] nimelliseristysjännite: | 690 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti |
| [Uimp] nimellisimpulssi kestojännite: | 8 kV standardin EN/IEC 60947-2 mukaisesti |
| Koskettimen asennon ilmaisin: | Kyllä |
| Ohjaustyyppi: | Manuaalinen laukaisutestiVipukytkin |
| Paikallinen signaalointi: | ON/OFF-osoitinLaukaisun merkkivalo |
| Asennustapa: | Kiinnitettävä |
| Asennustuki: | 35 mm symmetrinen DIN-kisko |
| Kiskon ja jakoblokin yhteensopivuus: | KYLLÄ |
| 9 mm:n jaot: | 9 |
| Korkeus: | 103 mm |
| Leveys: | 81 mm |
| Syvyys: | 81 mm |
| Tuotteen paino: | 0.72 kg |
| Mekaaninen kestävyys: | 20000 sykliä |
| Sähköinen kestävyys: | 10000 sykliä |
| Riippulukitusmahdollisuus: | Riippulukittava |
| Lukitusvaihtoehtojen kuvaus: | Integroitu riippulukitus |
| Liitännät - navat: | Tunnelityyppiset liittimet1.5...50 mm² jäykkäTunnelityyppiset liittimet1...35 mm² taipuisa |
| Johdon kuorintapituus: | 20 mm |
| Kiristysmomentti: | 3.5 N.m |
| Maavuotosuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | NG125 |
| Markkinasegmentti: | Pieni kaupallinen |
| Standardit: | EN/IEC 60947-2 |
|---|---|
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaisesti |
| IK-suojausluokka: | IK05 standardin EN/IEC 62262 mukaisesti |
| Likaantumisaste: | 3 standardin IEC 60947-2 mukaisesti |
| Ylijänniteluokka: | IV |
| Trooppistaminen: | 2 standardin IEC 60068-1 mukaisesti |
| Suhteellinen kosteus: | 95 % (55 °C) |
| Ympäristön ilman lämpötila käytössä: | -30...70 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -40...70 °C |
| Kestävän tarjouksen tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3303430186380 |
|---|
