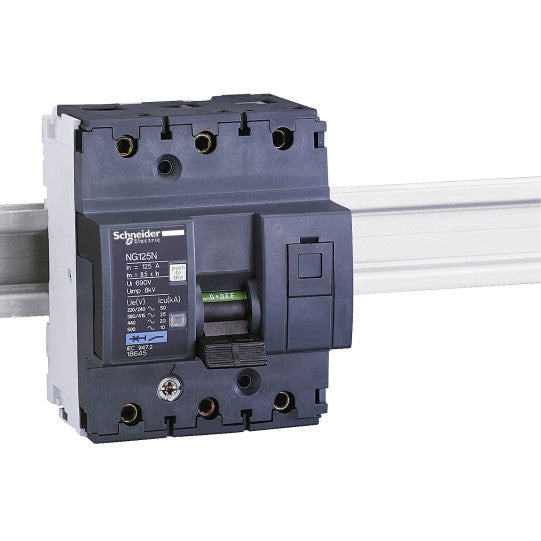

NG125 - johdonsuojakatkaisija - NG125N - 3P - 80A - C-käyrä - 18641
SKU: 18641
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
NG125 - johdonsuojakatkaisija - NG125N - 3P - 80A - C-käyrä - 18641
KUVAUS
| Tuotevalikoima: | NG125 |
|---|---|
| Tuotesarja: | Acti 9 |
| Tuotteen nimi: | Acti 9 NG125 |
| Tuotteen tai komponentin tyyppi: | Pienoisjohdonsuojakatkaisija |
| Laitteen lyhyt nimi: | NG125N |
| Laitteen käyttökohde: | Jakelu |
| Napojen kuvaus: | 3P |
| Suojattujen napojen määrä: | 3 |
| [In] nimellisvirta: | 80 A kohdassa 40 °C |
| Verkon tyyppi: | DCAC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | C |
| Katkaisukyvyn koodi: | N |
| Katkaisukyky: | 20 kA Icu 10 kA Icu kohdassa 500 V AC 50/60 Hz standardin EN/IEC 60947-220 kA Icu mukaisesti kohdassa 440 V AC 50/60 Hz standardin EN/IEC 60947-225 kA Icu mukaisesti kohdassa 380...415 V AC 50/60 Hz standardin EN/IEC 60947-250 kA Icu mukaisesti kohdassa 220...240 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti |
| Käyttöluokka: | Luokka A standardin IEC 60947-2 mukaisesti |
| Soveltuvuus eristykseen: | Kyllä standardin IEC 60947-2 mukaisesti |
| Verkkotaajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 380...415 V AC 50/60 Hz500 V AC 50/60 Hz220...240 V AC 50/60 Hz440 V AC 50/60 Hz |
| Magneettisen laukaisun raja: | 8 x In |
| [Ics] nimellinen huoltokatkaisukyky: | 37.5 kA 75 % standardin EN/IEC 60947-2 mukaisesti – 220...240 V AC 50/60 Hz18.75 kA 75 % standardin EN/IEC 60947-2 mukaisesti – 380...415 V AC 50/60 Hz15 kA 75 % standardin EN/IEC 60947-2 mukaisesti – 440 V AC 50/60 Hz7.5 kA 75 % standardin EN/IEC 60947-2 mukaisesti – 500 V AC 50/60 Hz20 kA 100 % standardin EN/IEC 60947-2 mukaisesti – |
| [Ui] nimelliseristysjännite: | 690 V AC 50/60 Hz standardin EN/IEC 60947-2 mukaisesti |
| [Uimp] nimellisimpulssijännite: | 8 kV standardin EN/IEC 60947-2 mukaisesti |
| Kosketinpaikan osoitin: | Kyllä |
| Ohjaustyyppi: | Manuaalinen laukaisun testausVipu |
| Paikallinen merkinanto: | ON/OFF-merkkivaloLaukaisun merkkivalo |
| Asennustapa: | Kiinnitettävä |
| Asennustuki: | 35 mm symmetrinen DIN-kisko |
| Kiskokiskon ja jakelulohkon yhteensopivuus: | EI |
| 9 mm:n jaot: | 9 |
| Korkeus: | 103 mm |
| Leveys: | 81 mm |
| Syvyys: | 81 mm |
| Tuotteen paino: | 0.72 kg |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 5000 jaksoa |
| Riippulukitusvalmius: | Riippulukittavissa |
| Lukitusvaihtoehtojen kuvaus: | Integroitu riippulukitus |
| Liitännät – riviliittimet: | Tunnelityyppiset liittimet16...70 mm² jäykkäTunnelityyppiset liittimet10...50 mm² joustava |
| Johdonkuorintapituus: | 20 mm |
| Kiristysmomentti: | 6 N.m |
| Maavuotosuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | NG125 |
| Markkinasegmentti: | Pieni kaupallinen |
| Standardit: | EN/IEC 60947-2 |
|---|---|
| IP-suojausluokka: | IP20 standardin IEC 60529 mukaisesti |
| IK-iskunkestävyysluokka: | IK05 standardin EN/IEC 62262 mukaisesti |
| Saasteaste: | 3 standardin IEC 60947-2 mukaisesti |
| Ylijänniteluokka: | IV |
| Trooppistaminen: | 2 standardin IEC 60068-1 mukaisesti |
| Suhteellinen kosteus: | 95 % kohdassa 55 °C |
| Ympäristön käyttölämpötila: | -30...70 °C |
| Ympäristön varastointilämpötila: | -40...70 °C |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3303430186410 |
|---|
