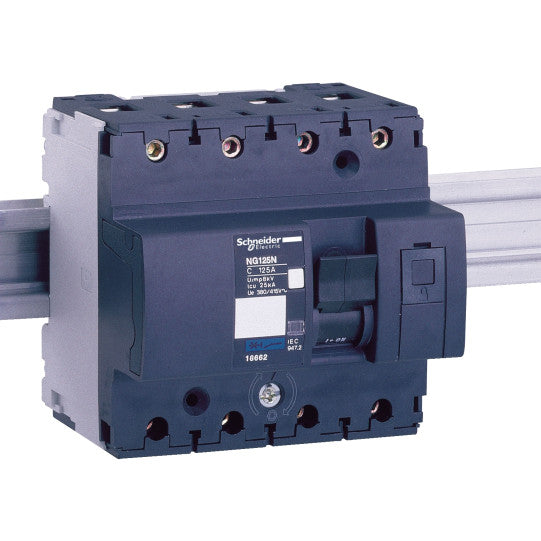

NG125 - johdonsuojakatkaisija - NG125N - 4P - 80A - D-käyrä - 18672
SKU: 18672
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
NG125 - johdonsuojakatkaisija - NG125N - 4P - 80A - D-käyrä - 18672
KUVAUS
| Tuotevalikoima: | NG125 |
|---|---|
| Tuotesarja: | Acti 9 |
| Tuotteen nimi: | Acti 9 NG125 |
| Tuotteen tai komponentin tyyppi: | Pienoisautomaatti |
| Laitteen lyhyt nimi: | NG125N |
| Laitteen käyttökohde: | Jakelu |
| Napojen kuvaus: | 4P |
| Suojattujen napojen määrä: | 4 |
| [In] nimellisvirta: | 80 A (40 °C) |
| Verkon tyyppi: | ACDC |
| Laukaisuyksikön tekniikka: | Lämpömagneettinen |
| Käyräkoodi: | D |
| Katkaisukapasiteettikoodi: | N |
| Katkaisukapasiteetti: | 20 kA Icu at 10 kA Icu at 500 V AC 50/60 Hz, vastaa standardia EN/IEC 60947-220 kA Icu at 440 V AC 50/60 Hz, vastaa standardia EN/IEC 60947-225 kA Icu at 380...415 V AC 50/60 Hz, vastaa standardia EN/IEC 60947-250 kA Icu at 220...240 V AC 50/60 Hz, vastaa standardia EN/IEC 60947-2 |
| Käyttöluokka: | Luokka A, vastaa standardia IEC 60947-2 |
| Soveltuvuus eristykseen: | Kyllä, vastaa standardia IEC 60947-2 |
| Verkkotaajuus: | 50/60 Hz |
|---|---|
| [Ue] nimelliskäyttöjännite: | 380...415 V AC 50/60 Hz500 V AC 50/60 Hz220...240 V AC 50/60 Hz440 V AC 50/60 Hz |
| Magneettinen laukaisuraja: | 12 x In |
| [Ics] nimellinen huoltokatkaisukapasiteetti: | 37.5 kA 75 % conforming to EN/IEC 60947-2 - 220...240 V AC 50/60 Hz18.75 kA 75 % conforming to EN/IEC 60947-2 - 380...415 V AC 50/60 Hz15 kA 75 % conforming to EN/IEC 60947-2 - 440 V AC 50/60 Hz7.5 kA 75 % conforming to EN/IEC 60947-2 - 500 V AC 50/60 Hz20 kA 100 % conforming to EN/IEC 60947-2 - |
| [Ui] nimelliseristysjännite: | 690 V AC 50/60 Hz, vastaa standardia EN/IEC 60947-2 |
| [Uimp] nimellisimpulssijännite: | 8 kV, vastaa standardia EN/IEC 60947-2 |
| Kosketin-asennon merkkivalo: | Kyllä |
| Ohjaustyyppi: | Käsikäyttöinen laukaisutestiKytkin |
| Paikallinen signaalinanto: | ON/OFF-ilmaisinLaukaisun merkkivalo |
| Asennustapa: | Kiinnitys |
| Asennustuki: | 35 mm symmetrinen DIN-kisko |
| Kampakiskon ja jakelukytkentälohkon yhteensopivuus: | EI |
| 9 mm:n jaot: | 12 |
| Korkeus: | 103 mm |
| Leveys: | 108 mm |
| Syvyys: | 81 mm |
| Tuotteen paino: | 0.96 kg |
| Mekaaninen kestävyys: | 20000 jaksoa |
| Sähköinen kestävyys: | 5000 jaksoa |
| Mahdollisuus riippulukitukseen: | Lukittavissa riippulukolla |
| Lukitusvaihtoehtojen kuvaus: | Integroitu riippulukitus |
| Liitännät - liittimet: | Tunnelityyppiset liittimet16...70 mm² jäykkäTunnelityyppiset liittimet10...50 mm² joustava |
| Johdon kuorintapituus: | 20 mm |
| Kiristysmomentti: | 6 N.m |
| Maavuotosuojaus: | Erillinen lohko |
| Yhteensopivuuskoodi: | NG125 |
| Markkinasegmentti: | Pieni kaupallinenPienet rakennukset |
| Standardit: | EN/IEC 60947-2 |
|---|---|
| Kotelointiluokka IP: | IP20, vastaa standardia IEC 60529 |
| Kotelointiluokka IK: | IK05, vastaa standardia EN/IEC 62262 |
| Saasteaste: | 3, vastaa standardia IEC 60947-2 |
| Ylijänniteluokka: | IV |
| Tropikalisaatio: | 2, vastaa standardia IEC 60068-1 |
| Suhteellinen kosteus: | 95 % (55 °C) |
| Ympäristön käyttölämpötila: | -30...70 °C |
| Ympäristön varastointilämpötila: | -40...70 °C |
| Kestävän kehityksen tarjoaman tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3303430186724 |
|---|
