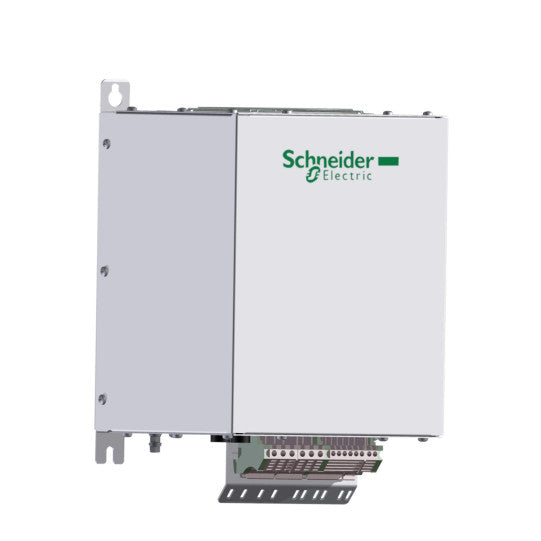

passivisuodatin - 6 A - 400 V - taajuusmuuttajalle - VW3A46101
SKU: VW3A46101
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
passivisuodatin - 6 A - 400 V - taajuusmuuttajalle - VW3A46101
KUVAUS
| Tuotteen tai komponentin tyyppi: | Passiivisuodatin |
|---|---|
| Tuotekohtainen sovellus: | Harmonisten virtojen vähennys |
| Yhteensopivuusalue: | Altivar Process ATV900Altivar Process ATV600Altivar 61Altivar 71 |
|---|---|
| [Us] nimellissyöttöjännite: | 400 V +/- 10 % |
| Syöttötaajuus: | 50 Hz +/- 2 % |
| Määrä per käyttö: | 1 suodatin per muuttuvanopeuskäyttö ATV61W moottori: 0,75 kW/1 hp1 suodatin per muuttuvanopeuskäyttö ATV61W moottori: 1,5 kW/2 hp1 suodatin per muuttuvanopeuskäyttö ATV61W moottori: 2,2 kW/3 hp1 suodatin per muuttuvanopeuskäyttö ATV61W moottori: 3 kW1 suodatin per muuttuvanopeuskäyttö ATV61H moottori: 0,75 kW/1 hp1 suodatin per muuttuvanopeuskäyttö ATV61H moottori: 1,5 kW/2 hp1 suodatin per muuttuvanopeuskäyttö ATV61H moottori: 2,2 kW/3 hp1 suodatin per muuttuvanopeuskäyttö ATV61H moottori: 3 kW1 suodatin per muuttuvanopeuskäyttö ATV71H moottori: 0,75 kW/1 hp1 suodatin per muuttuvanopeuskäyttö ATV71H moottori: 1,5 kW/2 hp1 suodatin per muuttuvanopeuskäyttö ATV71H moottori: 2,2 kW/3 hp1 suodatin per muuttuvanopeuskäyttö ATV71H moottori: 3 kW1 suodatin per muuttuvanopeuskäyttö ATV71P moottori: 0,75 kW/1 hp1 suodatin per muuttuvanopeuskäyttö ATV71P moottori: 1,5 kW/2 hp1 suodatin per muuttuvanopeuskäyttö ATV71P moottori: 2,2 kW/3 hp1 suodatin per muuttuvanopeuskäyttö ATV71P moottori: 3 kW1 suodatin per muuttuvanopeuskäyttö ATV71W moottori: 0,75 kW/1 hp1 suodatin per muuttuvanopeuskäyttö ATV71W moottori: 1,5 kW/2 hp1 suodatin per muuttuvanopeuskäyttö ATV71W moottori: 2,2 kW/3 hp1 suodatin per muuttuvanopeuskäyttö ATV71W moottori: 3 kW1 suodatin per muuttuvanopeuskäyttö ATV630 seinäkiinnitys, moottori: 0,75 kW/1 hp1 suodatin per muuttuvanopeuskäyttö ATV630 seinäkiinnitys, moottori: 1,5 kW/2 hp1 suodatin per muuttuvanopeuskäyttö ATV630 seinäkiinnitys, moottori: 2,2 kW/3 hp1 suodatin per muuttuvanopeuskäyttö ATV630 seinäkiinnitys, moottori: 3 kW1 suodatin per muuttuvanopeuskäyttö ATV650 seinäkiinnitys, moottori: 0,75 kW/1 hp1 suodatin per muuttuvanopeuskäyttö ATV650 seinäkiinnitys, moottori: 1,5 kW/2 hp1 suodatin per muuttuvanopeuskäyttö ATV650 seinäkiinnitys, moottori: 2,2 kW/3 hp1 suodatin per muuttuvanopeuskäyttö ATV650 seinäkiinnitys, moottori: 3 kW1 suodatin per muuttuvanopeuskäyttö ATV930 seinäkiinnitys, moottori: 0,75 kW/1 hp1 suodatin per muuttuvanopeuskäyttö ATV930 seinäkiinnitys, moottori: 1,5 kW/2 hp1 suodatin per muuttuvanopeuskäyttö ATV930 seinäkiinnitys, moottori: 2,2 kW/3 hp1 suodatin per muuttuvanopeuskäyttö ATV930 seinäkiinnitys, moottori: 3 kW1 suodatin per muuttuvanopeuskäyttö ATV950 seinäkiinnitys, moottori: 0,75 kW/1 hp1 suodatin per muuttuvanopeuskäyttö ATV950 seinäkiinnitys, moottori: 1,5 kW/2 hp1 suodatin per muuttuvanopeuskäyttö ATV950 seinäkiinnitys, moottori: 2,2 kW/3 hp1 suodatin per muuttuvanopeuskäyttö ATV950 seinäkiinnitys, moottori: 3 kW |
| [In] nimellisvirta: | 6 A tuloon6,2 A lähtöön |
| Verkon vaiheiden lukumäärä: | 3 vaihetta |
| THDI: | 10 % muuttuvanopeuskäyttö ATV61W moottori: 0,75 kW/1 hp10 % muuttuvanopeuskäyttö ATV61W moottori: 1,5 kW/2 hp10 % muuttuvanopeuskäyttö ATV61W moottori: 2,2 kW/3 hp10 % muuttuvanopeuskäyttö ATV61W moottori: 3 kW16 % muuttuvanopeuskäyttö ATV61H moottori: 0,75 kW/1 hp16 % muuttuvanopeuskäyttö ATV61H moottori: 1,5 kW/2 hp16 % muuttuvanopeuskäyttö ATV61H moottori: 2,2 kW/3 hp16 % muuttuvanopeuskäyttö ATV61H moottori: 3 kW16 % muuttuvanopeuskäyttö ATV71H moottori: 0,75 kW/1 hp16 % muuttuvanopeuskäyttö ATV71H moottori: 1,5 kW/2 hp16 % muuttuvanopeuskäyttö ATV71H moottori: 2,2 kW/3 hp16 % muuttuvanopeuskäyttö ATV71H moottori: 3 kW16 % muuttuvanopeuskäyttö ATV71P moottori: 0,75 kW/1 hp16 % muuttuvanopeuskäyttö ATV71P moottori: 1,5 kW/2 hp16 % muuttuvanopeuskäyttö ATV71P moottori: 2,2 kW/3 hp16 % muuttuvanopeuskäyttö ATV71P moottori: 3 kW16 % muuttuvanopeuskäyttö ATV71W moottori: 0,75 kW/1 hp16 % muuttuvanopeuskäyttö ATV71W moottori: 1,5 kW/2 hp16 % muuttuvanopeuskäyttö ATV71W moottori: 2,2 kW/3 hp16 % muuttuvanopeuskäyttö ATV71W moottori: 3 kW10 % muuttuvanopeuskäyttö ATV630 moottori: 0,75 kW/1 hp10 % muuttuvanopeuskäyttö ATV630 moottori: 1,5 kW/2 hp10 % muuttuvanopeuskäyttö ATV630 moottori: 2,2 kW/3 hp10 % muuttuvanopeuskäyttö ATV630 moottori: 3 kW10 % muuttuvanopeuskäyttö ATV650 moottori: 0,75 kW/1 hp10 % muuttuvanopeuskäyttö ATV650 moottori: 1,5 kW/2 hp10 % muuttuvanopeuskäyttö ATV650 moottori: 2,2 kW/3 hp10 % muuttuvanopeuskäyttö ATV650 moottori: 3 kW10 % muuttuvanopeuskäyttö ATV930 moottori: 0,75 kW/1 hp10 % muuttuvanopeuskäyttö ATV930 moottori: 1,5 kW/2 hp10 % muuttuvanopeuskäyttö ATV930 moottori: 2,2 kW/3 hp10 % muuttuvanopeuskäyttö ATV930 moottori: 3 kW10 % muuttuvanopeuskäyttö ATV950 moottori: 0,75 kW/1 hp10 % muuttuvanopeuskäyttö ATV950 moottori: 1,5 kW/2 hp10 % muuttuvanopeuskäyttö ATV950 moottori: 2,2 kW/3 hp10 % muuttuvanopeuskäyttö ATV950 moottori: 3 kW |
| Maksimivirta: | 1,5 x nimellisvirta (kesto = 60 s) |
| Tehokkuus: | 98 % |
| Lämpöhäviöt: | 88 W |
| Cos phi: | 1 (150 % linjavirrasta)0,85 (75 % linjavirrasta)0,99 (100 % linjavirrasta) |
| Sähköliitäntä: | X1-1...X2-3-liitin, liitäntäkapasiteetti: 0,5...10 mm²A, B-liitin, liitäntäkapasiteetti: 2,5 mm² |
| Sähköeristysluokka: | Luokka F |
| Tuotteen paino: | 12 kg |
| IP-suojausluokka: | IP20IP55 (kotelointiasennus) |
|---|---|
| Tärinänkesto: | 2 mm huipusta huippuun (f= 5...13,2 Hz) standardin EN 60068-2-6 mukaan0,7 gn (f= 13,2...150 Hz) standardin EN 60068-2-6 mukaan |
| Suhteellinen kosteus: | 5...85 % ilman kondensoitumista |
| Ympäristön lämpötila käytössä: | 45...60 °C (virran alennuksella 3 % per °C)5...45 °C (ilman virran alennusta) |
| Ympäristön lämpötila varastoinnissa: | -25...55 °C varastointi alkuperäispakkauksessa-25...65 °C kuljetuksen aikana |
| Käyttökorkeus: | > 1000...4000 m virran alennuksella 5 % per 1000 m |
| Standardit: | EN/IEC 61000-3-4EN/IEC 61000-2-2G5/4 tekninen suositusEN/IEC 61000-3-12EN/IEC 61000-3-2EN/IEC 61000-2-4 |
| REACh-asetus: | Ei sisällä erittäin huolta aiheuttavia aineita yli raja-arvonREACh-asetuksen mukaisesti SVHC-aineista vapaa |
| EAN-koodi: | 3606480639920 |
|---|
