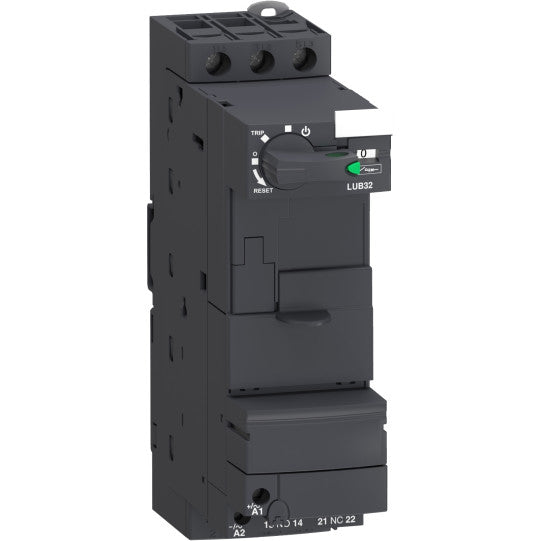

TeSys U -tehokanta, 3P, 32A/690V - LUB32
SKU: LUB32
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
TeSys U -tehokanta, 3P, 32A/690V - LUB32
KUVAUS
| Tuotevalikoima: | TeSys U |
|---|---|
| Tuotesarja: | TeSys |
| Tuotteen nimi: | TeSys U |
| Laitteen lyhyt nimi: | LUB |
| Tuote- tai komponenttityyppi: | Suuntaa vaihtamaton tehoyksikkö |
| Laitteen käyttötarkoitus: | Moottorin ohjausMoottorin suojaus |
| Napojen kuvaus: | 3P |
| Soveltuvuus erotteluun: | Kyllä |
| [Ue] nimelliskäyttöjännite: | 690 V AC tehovirtaa varten |
| Verkon taajuus: | 40...60 Hz |
| [Ith] tavanomainen vapaan ilman lämpövirta: | 32 A |
| [Ie] nimelliskäyttövirta: | 28.5 A at 23 A at 500 V21 A at 690 V |
| Käyttöluokka: | AC-43AC-44AC-41 |
| [Ics] nimellinen käyttökatkaisukyky: | 50 kA at 230 V50 kA at 440 V10 kA at 500 V4 kA at 690 V |
| Apukosketinkokoonpano: | 1 NO + 1 NC |
| Apukosketintyyppi: | tyyppi linkitetyt koskettimet (1 NO + 1 NC), jotka ovat standardin IEC 60947-4-1 mukaisia tyyppi peilikosketin (1 NC), joka on standardin IEC 60947-1 mukainen |
| [Uc] ohjauspiirin jännite: | 24 V AC 50/60 Hz24 V DC48...72 V AC 50/60 Hz48...72 V DC110...240 V AC 50/60 Hz110...220 V DC |
| Tyypillinen virrankulutus: | 200 mA at 24 V DC I maximum while closing with LUCM220 mA at 24 V AC I maximum while closing with LUCA, LUCB, LUCC, LUCD220 mA at 24 V DC I maximum while closing with LUCA, LUCB, LUCC, LUCD25 mA at 110...220 V DC I rms sealed with LUCA, LUCB, LUCC, LUCD25 mA at 110...240 V AC I rms sealed with LUCA, LUCB, LUCC, LUCD280 mA at 110...220 V DC I maximum while closing with LUCA, LUCB, LUCC, LUCD280 mA at 110...240 V AC I maximum while closing with LUCA, LUCB, LUCC, LUCD280 mA at 48...72 V AC I maximum while closing with LUCA, LUCB, LUCC, LUCD280 mA at 48...72 V DC I maximum while closing with LUCA, LUCB, LUCC, LUCD45 mA at 48...72 V AC I rms sealed with LUCA, LUCB, LUCC, LUCD45 mA at 48...72 V DC I rms sealed with LUCA, LUCB, LUCC, LUCD75 mA at 24 V DC I rms sealed with LUCM80 mA at 24 V DC I rms sealed with LUCA, LUCB, LUCC, LUCD90 mA at 24 V AC I rms sealed with LUCA, LUCB, LUCC, LUCD |
|---|---|
| Lämmönhajoaminen: | 3 W ohjauspiirille LUCA, LUCB, LUCC, LUCD -ohjaimella1.8 W ohjauspiirille LUCM-ohjaimella |
| Turvallisuuden luotettavuustaso: | B10d = 1369863 sykliä kontaktori nimelliskuormalla standardin EN/ISO 13849-1 mukaisestiB10d = 20000000 sykliä kontaktori mekaanisella kuormalla standardin EN/ISO 13849-1 mukaisesti |
| Käyttöaika: | 35 ms avautuu LUCA, LUCB, LUCC, LUCD, LUCM ohjauspiirille50 ms at >= 72 V sulkeutuu LUCA, LUCB, LUCC, LUCD ohjauspiirille60 ms at 48 V sulkeutuu LUCA, LUCB, LUCC, LUCD ohjauspiirille70 ms at 24 V sulkeutuu LUCA, LUCB, LUCC, LUCD ohjauspiirille65 ms sulkeutuu LUCM ohjauspiirille |
| Mekaaninen kestävyys: | 15 Mcycles |
| Suurin käyttöaste: | 3600 sykliä/h |
| Tuotesertifikaatit: | CEULCSACCCEACASEFAATEXMarine |
| Standardit: | EN 60947-6-2IEC 60947-6-2UL 60947-4-1, vaiheesteelläCSA C22.2 No 60947-4-1, vaiheesteellä |
| [Ui] nimelliseristysjännite: | 690 V standardin IEC 60947-6-2 mukaisesti (saasteluokka 3)600 V standardin UL 60947-4-1 mukaisesti600 V standardin CSA C22.2 No 60947-4-1 mukaisesti |
| [Uimp] nimellinen impulssijännitekestävyys: | 6 kV standardin IEC 60947-6-2 mukaisesti |
| Piirin turvallinen erotus: | 400 V SELV ohjaus- ja apupiirien välillä standardin IEC 60947-1 liitteen N mukaisesti400 V SELV ohjaus- tai apupiirin ja pääpiirin välillä standardin IEC 60947-1 liitteen N mukaisesti |
| Kiinnitystapa: | Kiinnitetty (DIN-kisko)Ruuvikiinnitys (levy) |
| Liitännät - liittimet: | Ohjauspiiri: ruuvipuristusliittimet 1 kaapeli(a) 0.34...1.5 mm² joustava kaapelipäätteelläOhjauspiiri: ruuvipuristusliittimet 1 kaapeli(a) 0.75...1.5 mm² joustava ilman kaapelipäätettäOhjauspiiri: ruuvipuristusliittimet 1 kaapeli(a) 0.75...1.5 mm² jäykkäOhjauspiiri: ruuvipuristusliittimet 2 kaapeli(a) 0.34...1.5 mm² joustava kaapelipäätteelläOhjauspiiri: ruuvipuristusliittimet 2 kaapeli(a) 0.75...1.5 mm² joustava ilman kaapelipäätettäOhjauspiiri: ruuvipuristusliittimet 2 kaapeli(a) 0.75...1.5 mm² jäykkäTehovirta: ruuvipuristusliittimet 1 kaapeli(a) 1...10 mm² jäykkäTehovirta: ruuvipuristusliittimet 1 kaapeli(a) 1...6 mm² joustava kaapelipäätteelläTehovirta: ruuvipuristusliittimet 1 kaapeli(a) 2.5...10 mm² joustava ilman kaapelipäätettäTehovirta: ruuvipuristusliittimet 2 kaapeli(a) 1...6 mm² joustava kaapelipäätteelläTehovirta: ruuvipuristusliittimet 2 kaapeli(a) 1...6 mm² jäykkäTehovirta: ruuvipuristusliittimet 2 kaapeli(a) 1.5...6 mm² joustava ilman kaapelipäätettä |
| Kiristysmomentti: | Ohjauspiiri: 0.8...1.2 N.m litteä ruuvimeisseli 5 mmOhjauspiiri: 0.8...1.2 N.m Philips no 1 ruuvimeisseli 5 mmTehovirta: 1.9...2.5 N.m litteä ruuvimeisseli 6 mmTehovirta: 1.9...2.5 N.m Philips No 2 ruuvimeisseli 6 mm |
| Leveys: | 45 mm |
| Korkeus: | 154 mm |
| Syvyys: | 126 mm |
| Tuotteen paino: | 0.9 kg |
| Yhteensopivuuskoodi: | LUB |
| IP-suojausluokka: | IP20 standardin IEC 60947-1 mukaisesti (etupaneeli ja johdotetut liittimet)IP20 standardin IEC 60947-1 mukaisesti (muut pinnat)IP40 standardin IEC 60947-1 mukaisesti (etupaneeli liitäntäalueen ulkopuolella) |
|---|---|
| Suojakäsittely: | TH standardin IEC 60068 mukaisesti |
| Ympäröivän ilman lämpötila käytössä: | -25...60 °C LUCM:n kanssa-25...70 °C LUCA, LUCB, LUCC, LUCD kanssa |
| Ympäröivän ilman lämpötila varastoinnissa: | -40...85 °C |
| Palonkestävyys: | 960 °C jännitteisiä komponentteja tukevat osat standardin IEC 60695-2-12 mukaisesti650 °C standardin IEC 60695-2-12 mukaisesti |
| Käyttökorkeus: | 2000 m |
| Iskunkestävyys: | 10 gn tehonapoja auki standardin IEC 60068-2-27 mukaisesti15 gn tehonapoja kiinni standardin IEC 60068-2-27 mukaisesti |
| Tärinänkesto: | 2 gn (f= 5...300 Hz) tehonapoja auki standardin IEC 60068-2-27 mukaisesti4 gn (f= 5...300 Hz) tehonapoja kiinni standardin IEC 60068-2-27 mukaisesti |
| Sähköstaattisen purkauksen kestävyys: | 8 kV taso 3 avoimessa ilmassa standardin IEC 61000-4-2 mukaisesti8 kV taso 4 kosketuksessa standardin IEC 61000-4-2 mukaisesti |
| Kestävyys säteilykentille: | 10 V/m 3 standardin IEC 61000-4-3 mukaisesti |
| Kestävyys nopeille transienttihäiriöille: | 2 kV luokka 3 sarjaliitäntä standardin IEC 61000-4-4 mukaisesti4 kV luokka 4 kaikki piirit paitsi sarjaliitäntä standardin IEC 61000-4-4 mukaisesti |
| Ei-hajottava iskuvirta: | 1 kV sarjamuoto 24...240 V AC standardin IEC 60947-6-2 mukaisesti1 kV sarjamuoto 48...220 V DC standardin IEC 60947-6-2 mukaisesti2 kV yhteismuoto 24...240 V AC standardin IEC 60947-6-2 mukaisesti2 kV yhteismuoto 48...220 V DC standardin IEC 60947-6-2 mukaisesti |
| Immunitetti radiosähkökentille: | 10 V standardin IEC 61000-4-6 mukaisesti |
| Immunitetti lyhyille katkoksille: | 3 ms ohjauspiirille |
| Immunitetti jännitehäviöille: | 70 % / 500 ms standardin IEC 61000-4-11 mukaisesti |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3389110362787 |
|---|
