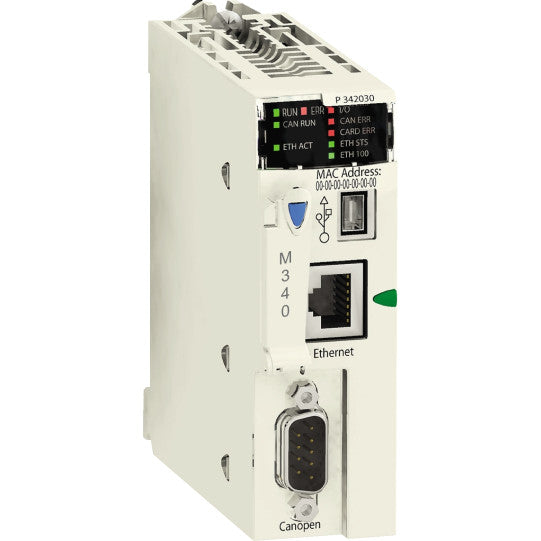

prosessimoduuli M340 - maks. 1024 diskreettiä + 256 analogista I/O:ta - CANOpen - BMXP3420302
SKU: BMXP3420302
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
prosessimoduuli M340 - maks. 1024 diskreettiä + 256 analogista I/O:ta - CANOpen - BMXP3420302
KUVAUS
| Tuotevalikoima: | Modicon M340 -automaatioalusta |
|---|---|
| Tuotteen tai komponentin tyyppi: | Prosessorimoduuli |
| Konsepti: | CANopenTransparent Ready |
| Telineiden lukumäärä: | 4 |
| Paikkojen lukumäärä: | 11 |
| Digitaalinen I/O-prosessorikapasiteetti: | 1024 I/O usean telineen konfiguraatio704 I/O yhden telineen konfiguraatio |
| Analoginen I/O-prosessorikapasiteetti: | 256 I/O usean telineen konfiguraatio66 I/O yhden telineen konfiguraatio |
| Sovelluskohtainen kanavien määrä: | 36 |
| Ohjauskanavat: | Ohjelmoitavat silmukat |
|---|---|
| Liikeohjaus: | Itsenäinen akseli CANopen |
| Integroitu liitäntätyyppi: | USB-portti 12 Mbit/sCANopen masterväylä SUB-D 9, siirtotila: 2 kierrettyä suojattua paria nopeudella 20 kbit/s...1 Mbit/sEthernet TCP/IP RJ45, siirtotila: 1 kierretty pari nopeudella 10/100 Mbit/s |
| Viestintämoduulin prosessorikapasiteetti: | 2 Ethernet-viestintämoduulia4 AS-Interface-moduulia |
| Tietoliikennepalvelu: | Verkonhallinta (NMT) CANopenProsessi dataobjekti (PDO) CANopenPalvelu dataobjekti (SDO) CANopenErikoistoiminnot (SYNC, EMCY, TIME) CANopenKaistanleveyden hallinta, Ethernet TCP/IPDataeditori, Ethernet TCP/IPModbus TCP -viestintä, Ethernet TCP/IPRack Viewer, Ethernet TCP/IPSNMP-verkonvalvoja, Ethernet TCP/IP |
| Portti Ethernet: | 10BASE-T/100BASE-TX |
| Siirtonopeus: | 1 Mbit/s 0...20 m 0...0.6 m125 kbit/s 0...500 m 0...10 m20 kbit/s 0...2500 m 0...300 m250 kbit/s 0...250 m 0...10 m50 kbit/s 0...1000 m 0...120 m500 kbit/s 0...100 m 0...10 m800 kbit/s 0...40 m 0...6 m |
| Väylätyyppi: | CANopen M20 DS 301 V4.02 laitetta ketjutettuna tai haaraliitoksilla CSMA/CACANopen M20 DS 303-2 laitetta ketjutettuna tai haaraliitoksilla CSMA/CACANopen M20 DS 405 laitetta ketjutettuna tai haaraliitoksilla CSMA/CA |
| Slave-laitteiden lukumäärä: | 63 CANopen |
| Laitteiden määrä segmenttiä kohti: | 0...16 for 0...32 for 0...64 for |
| Muistin kuvaus: | Mukana toimitettu muistikortti (BMXRMS008MP) ohjelmien, vakioiden, symbolien ja tietojen varmuuskopiointiSisäinen RAM 4096 kBInternal RAM 256 kB dataSisäinen RAM 3584 kB ohjelman vakiot ja symbolitMukana toimitettu muistikortti (BMXRMS008MP) standardin web-palvelimen aktivointi, luokka B10 |
| Objektialueiden enimmäiskoko: | 256 kB paikallistamatonta sisäistä dataa32634 %Mi paikallistamia sisäisiä bittejä |
| Objektialueiden oletuskoko: | 1024 %MWi sisäistä sanaa paikallistettuja sisäisiä tietoja256 %KWi vakiosanoja paikallistettuja sisäisiä tietoja512 %Mi paikallistettuja sisäisiä bittejä |
| Sovellusrakenne: | 1 syklinen/periodinen päätehtävä1 periodinen nopea tehtäväEi aputehtävää64 tapahtumatehtävää |
| Suoritusnopeus per ohje: | 0,12 µs Boolen arvo0,17 µs kaksinkertaisen pituuden sanat0,25 µs yksinkertaisen pituuden sanat1,16 µs liukuluvut |
| Käskyjen määrä/ms: | 6,4 Kinst/ms 65 % Boolen + 35 % kiinteä aritmetiikka8,1 Kinst/ms 100 % Boolen |
| Järjestelmän yleiskustannukset: | 0,13 ms nopeaan tehtävään0,7 ms päätehtävään |
| Virrankulutus: | 135 mA 24 V DC |
| Syöttö: | Sisäinen virransyöttö telineen kautta |
| Merkinnät: | CE |
| Tilan merkkivalo: | 1 LED (vihreä)aktiivisuus Ethernet-verkossa (ETH ACT)1 LED (vihreä)integroitu kone/asennusväylä toimintakunnossa (CAN RUN)1 LED (vihreä)prosessori käynnissä (RUN)1 LED (vihreä)Ethernet-verkon tila (ETH STS)1 LED (punainen)datanopeus (ETH 100)1 LED (punainen)I/O-moduulivika (I/O)1 LED (punainen)integroitu kone/asennusväylävirhe (CAN ERR)1 LED (punainen)muistikorttivirhe (CARD ERR)1 LED (punainen)prosessori- tai järjestelmävirhe (ERR)1 LED (keltainen)aktiivisuus Modbusissa (SER COM) |
| Tuotteen paino: | 0,215 kg |
| Käyttöympäristön lämpötila: | 0...60 °C |
|---|---|
| Suhteellinen kosteus: | 10...95 % ilman kondensaatiota |
| IP-suojausluokka: | IP20 |
| Suojakäsittely: | TC |
| Direktiivit: | 2014/35/EU - pienjännitedirektiivi2014/30/EU - sähkömagneettinen yhteensopivuus |
| Tuotesertifikaatit: | CEULCSARCMEACMerchant Navy |
| Standardit: | EN 61131-2EN/IEC 61010-2-201UL 61010-2-201CSA C22.2 No 61010-2-201IACS E10EN/IEC 61000-6-5, liitäntätyyppi 1 ja tyyppi 2EN/IEC 61850-3, sijainti G |
| Ympäristöominaisuus: | Vaarallinen paikka luokka I, jaosto 2 |
| Kestävän tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3595864024455 |
|---|
