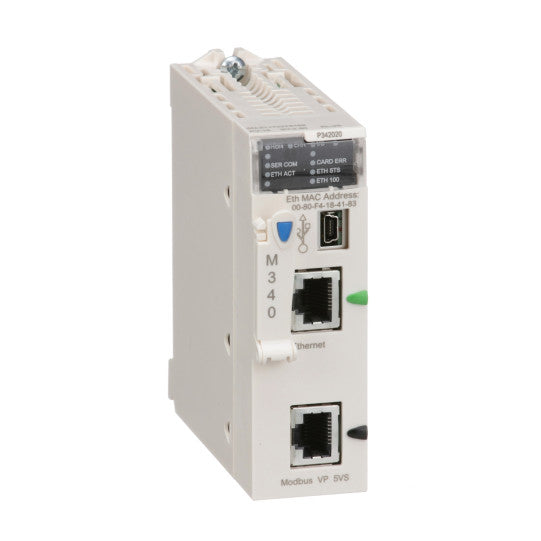

prosessimoduuli M340 - maks. 1024 diskreettiä + 256 analogista I/O:ta - Modbus - Ethernet - BMXP342020
SKU: BMXP342020
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
prosessimoduuli M340 - maks. 1024 diskreettiä + 256 analogista I/O:ta - Modbus - Ethernet - BMXP342020
KUVAUS
| Tuotevalikoima: | Modicon M340 -automaatioalusta |
|---|---|
| Tuotteen tai komponentin tyyppi: | Prosessorimoduuli |
| Konsepti: | Transparent ReadyCANopen |
| Telineiden lukumäärä: | 4 |
| Paikkojen lukumäärä: | 11 |
| Diskreetin I/O-prosessorin kapasiteetti: | 1024 I/O usean telineen kokoonpano704 I/O yhden telineen kokoonpano |
| Analogisen I/O-prosessorin kapasiteetti: | 256 I/O usean telineen kokoonpano66 I/O yhden telineen kokoonpano |
| Sovelluskohtaisten kanavien lukumäärä: | 36 |
| Valvonta: | Diagnostiikkalaskurit ModbusTapahtumalaskurit Modbus |
| Ohjauskanavat: | Ohjelmoitavat silmukat |
|---|---|
| Integroitu liitäntätyyppi: | Eristämätön sarjalinkki RJ45 merkkimoodi, siirtotila: asynkroninen peruskaistalla, RS232C, siirtotila: 2 kierrettyä suojattua paria nopeudella 0.3...19.2 kbit/s täysi dupleksiEristämätön sarjalinkki RJ45 merkkimoodi, siirtotila: asynkroninen peruskaistalla, RS485, siirtotila: 1 kierretty suojattu pari nopeudella 0.3...19.2 kbit/s puoli dupleksiEristämätön sarjalinkki RJ45, master/slave Modbus, RTU/ASCII, siirtotila: asynkroninen peruskaistalla, RS232C, siirtotila: 1 kierretty suojattu pari nopeudella 0.3...19.2 kbit/s puoli dupleksiEristämätön sarjalinkki RJ45, master/slave Modbus, RTU/ASCII, siirtotila: asynkroninen peruskaistalla, RS485, siirtotila: 1 kierretty suojattu pari nopeudella 0.3...19.2 kbit/s puoli dupleksiUSB-portti nopeudella 12 Mbit/sEthernet TCP/IP RJ45, siirtotila: 1 kierretty pari nopeudella 10/100 Mbit/s |
| Viestintämoduuliprosessorin kapasiteetti: | 2 Ethernet-tiedonsiirtomoduuli4 AS-Interface-moduuli |
| Viestintäpalvelu: | Kaistanleveyden hallinta, Ethernet TCP/IPData Editor, Ethernet TCP/IPModbus TCP -viestintä, Ethernet TCP/IPRack Viewer, Ethernet TCP/IPSNMP-verkonvalvoja, Ethernet TCP/IP |
| Portti Ethernet: | 10BASE-T/100BASE-TX |
| Laitteiden lukumäärä segmenttiä kohden: | 0...32 (merkkimoodi)0...32 (Modbus) |
| Laitteiden lukumäärä: | 2 piste-piste-merkkimoodi2 piste-piste-Modbus |
| Väylän pituus: | 0...10 m sarjalinkki eristämätön merkkimoodisegmentti0...10 m sarjalinkki eristämätön Modbus-segmentti0...1000 m sarjalinkki eristetty merkkimoodisegmentti0...1000 m sarjalinkki eristetty Modbus-segmentti0...15 m merkkimoodin piste-piste-liitäntä0...15 m Modbus-piste-piste-liitäntä |
| Suurin tap-linkkien pituus: | |
| Osoitteiden lukumäärä: | 0...248 merkkimoodille0...248 Modbusille |
| Pyynnöt: | 1 K datatavua per pyyntö merkkimoodi252 datatavua per RTU-pyyntö Modbus504 datatavua per ASCII-pyyntö Modbus |
| Ohjausparametri: | Yksi CRC jokaisessa kehyksessä (RTU) ModbusYksi LRC jokaisessa kehyksessä (ASCII) merkkimoodiYksi LRC jokaisessa kehyksessä (ASCII) Modbus |
| Muistin kuvaus: | Toimitettu muistikortti (BMXRMS008MP) ohjelmien, vakioiden, symbolien ja datan varmuuskopiointiSisäinen RAM 4096 kBInternal RAM 256 kB dataSisäinen RAM 3584 kB ohjelmien vakiot ja symbolitToimitettu muistikortti (BMXRMS008MP) standardinmukaisen web-palvelimen aktivointi, luokka B10 |
| Kohteiden alueiden enimmäiskoko: | 256 kB paikallistamaton sisäinen data32634 %Mi paikallistetut sisäiset bitit |
| Kohteiden alueiden oletuskoko: | 1024 %MWi sisäiset sanat paikallistetut sisäiset tiedot256 %KWi vakiot sanat paikallistetut sisäiset tiedot512 %Mi paikallistetut sisäiset bitit |
| Sovelluksen rakenne: | 1 jaksollinen/säännöllinen päätehtävä1 säännöllinen nopea tehtäväEi aputehtävää64 tapahtumatehtävää |
| Suoritusaika ohjetta kohden: | 0.12 µs Boolen0.17 µs kaksinkertaiset sanat0.25 µs yksinkertaiset sanat1.16 µs liukuluvut |
| Ohjeiden lukumäärä per ms: | 6.4 Kinst/ms 65 % Boolen + 35 % kiinteä aritmetiikka8.1 Kinst/ms 100 % Boolen |
| Järjestelmän yleiskustannukset: | 0.13 ms nopeaan tehtävään0.7 ms päätehtävään |
| Virrankulutus: | 95 mA 24 V DC:llä |
| Syöttö: | Sisäinen virtalähde telineen kautta |
| Merkintä: | CE |
| Tilan LED-valo: | 1 LED (vihreä)aktiivisuus Ethernet-verkossa (ETH ACT)1 LED (vihreä)prosessori käynnissä (RUN)1 LED (vihreä)Ethernet-verkon tila (ETH STS)1 LED (punainen)datanopeus (ETH 100)1 LED (punainen)I/O-moduulin virhe (I/O)1 LED (punainen)muistikortin virhe (CARD ERR)1 LED (punainen)prosessorin tai järjestelmän virhe (ERR)1 LED (keltainen)aktiivisuus Modbusissa (SER COM) |
| Tuotteen paino: | 0.205 kg |
| Ympäristön ilman lämpötila käyttöä varten: | 0...60 °C |
|---|---|
| Suhteellinen kosteus: | 10...95 % ilman kondensaatiota |
| IP-suojausluokka: | IP20 |
| Suojaava käsittely: | TC |
| Direktiivit: | 2014/35/EU - pienjännitedirektiivi2014/30/EU - sähkömagneettinen yhteensopivuus |
| Tuotesertifikaatit: | CEULCSARCMEACKauppalaivasto |
| Standardit: | EN 61131-2EN/IEC 61010-2-201UL 61010-2-201CSA C22.2 No 61010-2-201IACS E10EN/IEC 61000-6-5, liitäntätyyppi 1 ja tyyppi 2EN/IEC 61850-3, sijainti G |
| Ympäristöominaisuus: | Vaarallinen alue luokka I jako 2 |
| Kestävän kehityksen tarjonnan tila: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3595863910711 |
|---|
