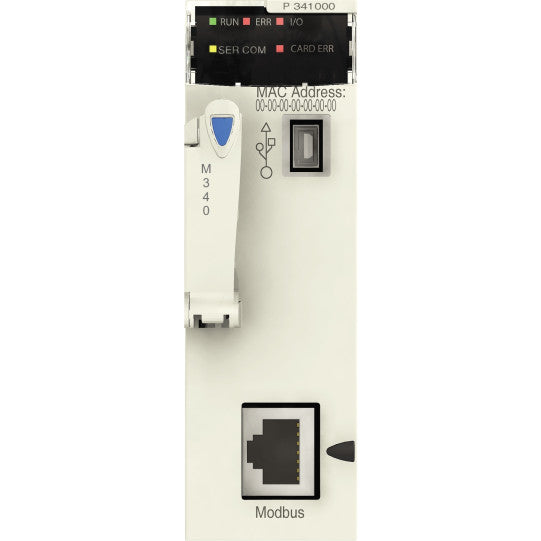

suoritinmoduuli M340 - enintään 512 digitaalista + 128 analogista I/O:ta - Modbus - BMXP341000
SKU: BMXP341000
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
suoritinmoduuli M340 - enintään 512 digitaalista + 128 analogista I/O:ta - Modbus - BMXP341000
KUVAUS
| Tuotevalikoima: | Modicon M340 -automaatioalusta |
|---|---|
| Tuotteen tai komponentin tyyppi: | Prosessorimoduuli |
| Telineiden määrä: | 2 |
| Paikkojen määrä: | 11 |
| Diskreetti I/O-prosessorikapasiteetti: | 512 I/O yhden telineen kokoonpano |
| Analoginen I/O-prosessorikapasiteetti: | 66 I/O yhden telineen kokoonpano128 I/O usean telineen kokoonpano |
| Sovelluskohtaisten kanavien lukumäärä: | 20 |
| Valvonta: | Diagnostiikkalaskurit ModbusTapahtumalaskurit Modbus |
| Ohjauskanavat: | Ohjelmoitavat silmukat |
|---|---|
| Integroitu liitäntätyyppi: | Eristämätön sarjalinkki RJ45-merkitila, lähetystila: asynkroninen peruskaistalla, RS232C, lähetystila: 2 kierrettyä suojattua paria nopeudella 0.3...19.2 kbit/s täysdupleksiEristämätön sarjalinkki RJ45-merkitila, lähetystila: asynkroninen peruskaistalla, RS485, lähetystila: 1 kierretty suojattu pari nopeudella 0.3...19.2 kbit/s puolidupleksiEristämätön sarjalinkki RJ45, master/slave Modbus, RTU/ASCII, lähetystila: asynkroninen peruskaistalla, RS232C, lähetystila: 1 kierretty suojattu pari nopeudella 0.3...19.2 kbit/s puolidupleksiEristämätön sarjalinkki RJ45, master/slave Modbus, RTU/ASCII, lähetystila: asynkroninen peruskaistalla, RS485, lähetystila: 1 kierretty suojattu pari nopeudella 0.3...19.2 kbit/s puolidupleksiUSB-portti 12 Mbit/s |
| Tietoliikennemoduulin prosessorikapasiteetti: | 2 Ethernet-tietoliikennemoduuli2 AS-Interface-moduuli |
| Laitteiden määrä segmenttiä kohden: | 0...32 (merkitila)0...32 (Modbus) |
| Laitteiden lukumäärä: | 2 pisteestä pisteeseen -merkitila2 pisteestä pisteeseen -Modbus |
| Väylän pituus: | 0...10 m sarjalinkki eristämätön merkitila-segmentti0...10 m sarjalinkki eristämätön Modbus-segmentti0...1000 m sarjalinkki eristetty merkitila-segmentti0...1000 m sarjalinkki eristetty Modbus-segmentti0...15 m merkitila pisteestä pisteeseen0...15 m Modbus pisteestä pisteeseen |
| Kytkentäkaapelien enimmäispituus: | |
| Osoitteiden lukumäärä: | 0...248 merkitilalle0...248 Modbusille |
| Pyynnöt: | 1 K datatavua per pyyntö merkitila252 datatavua per RTU-pyyntö Modbus504 datatavua per ASCII-pyyntö Modbus |
| Ohjausparametri: | Yksi CRC jokaisessa kehyksessä (RTU) ModbusYksi LRC jokaisessa kehyksessä (ASCII) merkitilaYksi LRC jokaisessa kehyksessä (ASCII) Modbus |
| Muistin kuvaus: | Sisäinen RAM 2048 kBInternal RAM 128 kB dataInternal RAM 1792 kB ohjelman vakiot ja symbolitToimitettu muistikortti (BMXRMS008MP) ohjelmien, vakioiden, symbolien ja datan varmuuskopiointiin |
| Kohteen alueiden enimmäiskoko: | 128 kB paikantamaton sisäinen data16250 %Mi paikantamaton sisäinen bittiä32464 %MWi sisäiset sanat paikantamaton sisäinen data32760 %KWi vakiot sanat paikantamaton sisäinen data |
| Kohteen alueiden oletuskoko: | 128 %KWi vakiot sanat paikantamaton sisäinen data256 %Mi paikantamaton sisäinen bittiä512 %MWi sisäiset sanat paikantamaton sisäinen data |
| Sovellusrakenne: | 1 jaksollinen nopea tehtävä32 tapahtumatehtävää1 syklinen/jaksollinen päätehtäväEi aputehtävää |
| Suoritusaika ohjetta kohden: | 0.18 µs Boolen0.26 µs kaksinkertainen pituus sanat0.38 µs yksinkertainen pituus sanat1.74 µs liukuluvut |
| Ohjeiden lukumäärä/ms: | 4.2 Kinst/ms 65 % Boolen + 35 % kiinteä aritmetiikka5.4 Kinst/ms 100 % Boolen |
| Järjestelmän ylikuormitus: | 0.2 ms nopealle tehtävälle1.05 ms päätehtävälle |
| Virrankulutus: | 72 mA 24 V DC |
| Virtalähde: | Sisäinen virtalähde telineen kautta |
| Merkintä: | CE |
| Tilan merkkivalo: | 1 LED (vihreä)prosessori käynnissä (RUN)1 LED (punainen)I/O-moduulin vika (I/O)1 LED (punainen)muistikortin vika (CARD ERR)1 LED (punainen)prosessorin tai järjestelmän vika (ERR)1 LED (keltainen)Modbus-aktiivisuus (SER COM) |
| Tuotteen paino: | 0.2 kg |
| Käyttölämpötila: | 0...60 °C |
|---|---|
| Suhteellinen kosteus: | 10...95 % ilman kondensaatiota |
| IP-suojausluokka: | IP20 |
| Suojaava käsittely: | TC |
| Direktiivit: | 2014/35/EU - pienjännitedirektiivi2014/30/EU - sähkömagneettinen yhteensopivuus |
| Tuotesertifikaatit: | CEULCSARCMEACKauppalaivasto |
| Standardit: | EN 61131-2EN/IEC 61010-2-201UL 61010-2-201CSA C22.2 No 61010-2-201IACS E10EN/IEC 61000-6-5, liitäntätyyppi 1 ja tyyppi 2EN/IEC 61850-3, sijainti G |
| Ympäristöominaisuudet: | Vaarallinen sijaintiluokka I, divisioona 2 |
| Kestävän kehityksen tarjous: | Green Premium -tuoteREACh-asetus |
| EAN-koodi: | 3595863910698 |
|---|
