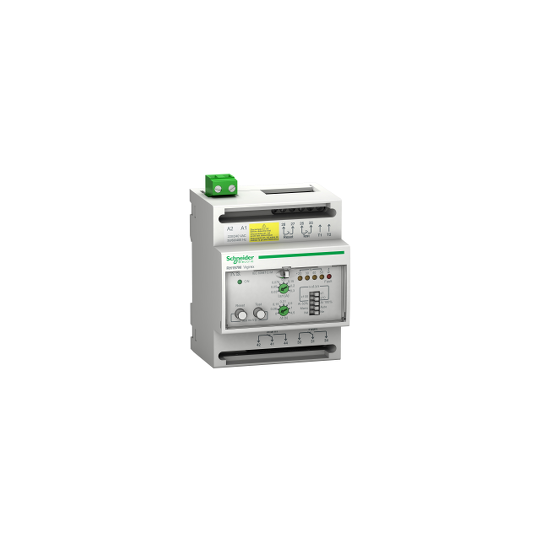

Vikavirtasuojarele, Vigirex RH197M, 30 mA - 30 A, 220/240 VAC 50/60Hz, hälytys 50% tai 100%, DIN-kiskoon asennettava - 56517
SKU: 56517
Normaalihinta €0,00
Ota meihin yhteyttä tämän tuotteen hinnan ja toimitusajan osalta. Tiimimme vastaa nopeasti.
Tarjoamme luotettavia maailmanlaajuisia toimituksia luotettujen logistiikkakumppaneiden kautta.
Useimmat tuotteet lähetetään 2–4 viikon kuluessa tilausvahvistuksesta riippuen varastotilanteesta ja toimittajien saatavuudesta.
Kun tilauksesi on lähetetty, saat seurantalingin toimituksen seuraamiseksi.
Kiireellisissä tapauksissa ota meihin yhteyttä ennen tilaamista – teemme parhaamme järjestääksemme nopeamman lähetyksen.
Panostamme pakkaamiseen ja varmistamme, että kaikki tuotteet toimitetaan turvallisesti ja ajallaan.
Toimitusaika: 2–3 viikkoa – Toimitetaan pian tilausvahvistuksen jälkeen
Vikavirtasuojarele, Vigirex RH197M, 30 mA - 30 A, 220/240 VAC 50/60Hz, hälytys 50% tai 100%, DIN-kiskoon asennettava - 56517
KUVAUS
| Sarja: | VigiPacT |
|---|---|
| Laitteen lyhyt nimi: | RH197M |
| Tuote- tai komponenttityyppi: | Vikavirtasuojarele |
| Releen käyttökohde: | Suojarele |
| Kiinnitystuki: | DIN-kisko |
| Maavuotosuojauksen luokka: | Tyyppi A |
| Asetuksen tyyppi: | Valitsin |
| Maavuodon herkkyyden säätötyyppi: | Säädettävä 19 asetusta |
| Maavuotovirta: | 0.03...30 A |
| Maavuodon aikaviiveen säätötyyppi: | Välitön 0.03 A Säädettävä 7 asetusta 0...4.5 s 0.03...30 A |
| Hälytyskynnys: | 100 %50 % |
| Yhteensopivuus sarjan kanssa: | TOA maavuotovirta-anturi A maavuotovirta-anturi L maavuotovirta-anturi |
| [Ithe] tavanomainen suljettu lämpövirta: | 8 A |
| Minimikuorma: | 10 mA at 12 V |
| [Us] nimellissyöttöjännite: | 220...240 V AC 50/60 Hz 70...110 % |
| Tehonkulutus VA:na: | 4 VA |
| Verkon nimellisjännite: | 1000 V - AC, 50/60 Hz (maksimi) 1000 V - AC, 400 Hz (maksimi) |
| Maadoitusjärjestelmä: | TTTN-SIT |
| [Uimp] nimellinen impulssijännitekesto: | 8 kV |
| Nollaus: | Manuaalinen nollausAutomaattinen nollaus |
| Testitoiminto: | PaikallinenEtätestaus |
|---|---|
| Valvonta: | Elektroniikka (vahtikoira) Virtalähde (jatkuva) Releen/anturin linkki (jatkuva) |
| Signaalikontaktien koostumus: | 1 NO |
| Mittaustyyppi: | Maavuotovirran sisäinen mittaus, alue: 80...100 % |
| Päivitysaika: | 0.5 s |
| Asetusten luvaton käyttö: | Suojattu sinetöitävällä kannella |
| Liitännät - liittimet: | Apuvirtalähde: liitäntälohkon kaapeli(t) 0.2...2.5 mm² taipuisa AWG 24...AWG 12Apuvirtalähde: liitäntälohkon kaapeli(t) 0.2...2.5 mm² jäykkä AWG 24...AWG 12Apuvirtalähde: liitäntälohkon kaapeli(t) 0.25...2.5 mm² taipuisa AWG 24...AWG 12Vika: liitäntälohkon kaapeli(t) 0.2...2.5 mm² taipuisa AWG 24...AWG 12Vika: liitäntälohkon kaapeli(t) 0.2...2.5 mm² jäykkä AWG 24...AWG 12Vika: liitäntälohkon kaapeli(t) 0.25...2.5 mm² taipuisa AWG 24...AWG 12Releen testaus ja vian nollaus: liitäntälohkon kaapeli(t) 0.2...2.5 mm² taipuisa AWG 24...AWG 12Releen testaus ja vian nollaus: liitäntälohkon kaapeli(t) 0.2...2.5 mm² jäykkä AWG 24...AWG 12Releen testaus ja vian nollaus: liitäntälohkon kaapeli(t) 0.25...2.5 mm² taipuisa AWG 24...AWG 12Anturi: liitäntälohkon kaapeli(t) 0.2...2.5 mm² taipuisa AWG 24...AWG 12Anturi: liitäntälohkon kaapeli(t) 0.2...2.5 mm² jäykkä AWG 24...AWG 12Anturi: liitäntälohkon kaapeli(t) 0.25...2.5 mm² taipuisa AWG 24...AWG 12Jännitteen läsnäolo: liitäntälohkon kaapeli(t) 0.2...2.5 mm² taipuisa AWG 24...AWG 12Jännitteen läsnäolo: liitäntälohkon kaapeli(t) 0.2...2.5 mm² jäykkä AWG 24...AWG 12Jännitteen läsnäolo: liitäntälohkon kaapeli(t) 0.25...2.5 mm² taipuisa AWG 24...AWG 12 |
| Johdon kuorintapituus: | Apuvirtalähde: 7 mmVika: 7 mmReleen testaus ja vian nollaus: 7 mmAnturi: 7 mmJännitteen läsnäolo: 7 mm |
| Kiristysmomentti: | Apuvirtalähde: 0.6 N.mVika: 0.6 N.mReleen testaus ja vian nollaus: 0.6 N.mAnturi: 0.6 N.mJännitteen läsnäolo: 0.6 N.m |
| 9 mm:n jaot: | 8 |
| Leveys: | 71.2 mm |
| Korkeus: | 98.7 mm |
| Syvyys: | 65.8 mm |
| Tuotteen paino: | 0.3 kg |
| IP-suojausluokka: | IP40 etupuolella: EN/IEC 60529:n mukainenIP30 sivuosissa: EN/IEC 60529:n mukainenIP20 liitäntäliittimissä: EN/IEC 60529:n mukainen |
| IK-suojausluokka: | IK07 standardin EN 50102 mukaisesti |
| Mekaaninen kestävyys: | Palonkestävyys standardin IEC 60695-2-1 mukaisestiIK-suojaus 2 joulea: IK07 standardin EN 50102 mukaisestiTärinät 13.2...100 Hz: 0.7 gTärinät 2...13.2 Hz: +/- 1 mm |
| Yhteensopivuuskoodi: | RH197M |
| Ylijänniteluokka: | IV |
|---|---|
| Sähköiskun suojausluokka: | Luokka II |
| Sähkömagneettinen yhteensopivuus: | Johtuvat ja säteilyemissiot: , B, standardin CISPR 11 mukaisestiJohtuvat radiotaajuusimmuniteettitestit: , 3, standardin IEC 61000-4-6 mukaisestiSähköstaattisen purkauksen immuniteettitestit: , 4, standardin IEC 61000-4-2 mukaisestiKorkeaenerginen johtuva herkkyys: , 4, standardin IEC 61000-4-5 mukaisestiMatalaenerginen johtuva herkkyys: , 4, standardin IEC 61000-4-4 mukaisestiSäteilyherkkyys: , 3, standardin IEC 61000-4-3 mukaisesti |
| Suhteellinen kosteus: | 95 % at 55 °C |
| Saastumisaste: | 3 standardin IEC 60664-1 mukaisesti |
| Ympäristön ilman lämpötila käytössä: | -25...55 °C |
| Ympäristön ilman lämpötila varastoinnissa: | -40...85 °C |
| EU RoHS -direktiivi: | YhteensopivaEi sisällä myrkyllisiä raskasmetalleja |
| EAN-koodi: | 3606480359743 |
|---|
